巧用中望3D绘制拨浪鼓

经验技巧 2014-09-15 15:58:47 4759
返回

       此次邀请了中望3D2012寻找童年惊喜的得奖者分享其CAD设计作品——拨浪鼓的三维CAD作品。拨浪鼓的CAD设计主要由鼓身、鼓面、鼓锤、鼓柄等四部分构成,通过中望3D的常用旋转工具便可以快速完成CAD设计,如同孩子搭积木一样简单、方便、直观,并且中望3D易学易用的特点,可以帮助初学者快速掌握三维CAD设计技巧。接下来将为大家介绍拨浪鼓的三维CAD建模思路:

       第一步:绘制草图

       为了直观,笔者把草图集中绘制,尺寸可以自己确定,只要比例适当就可以。

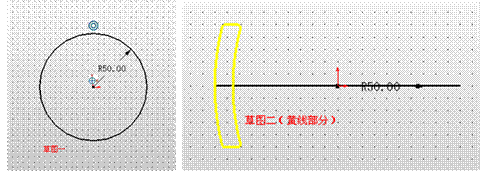

       草图一:(鼓的直径)在XY平面插入草图,以坐标原点为圆心作直径为100的圆。这个草图主要作为后面草图位置的参考,也可以不作这个草图。

       草图二:(鼓身的截面)在XZ平面插入草图,通过旋转获得鼓的骨架。





       草图三:(鼓面的截面)在XZ平面插入草图,两个鼓面对称,同时做出也很方便,通过旋转获得两个鼓面。也可以做出一个鼓面,然后通过镜像得到另一个鼓面,结果是一样的。

       草图四:(鼓柄的截面)在XZ平面插入草图,鼓柄纵截面的一半,通过旋转的到圆形棒状鼓柄。

       草图五:(固定鼓面的泡钉)在XZ平面插入草图,通过旋转得到泡钉实体,镜像到另一侧鼓面,再阵列到鼓面的周边。

       草图六:(固定鼓锤的泡钉)在XZ平面插入草图,通过旋转得到泡钉实体,镜像到鼓的另一侧。

       第二步:将草图进行旋转得到实体

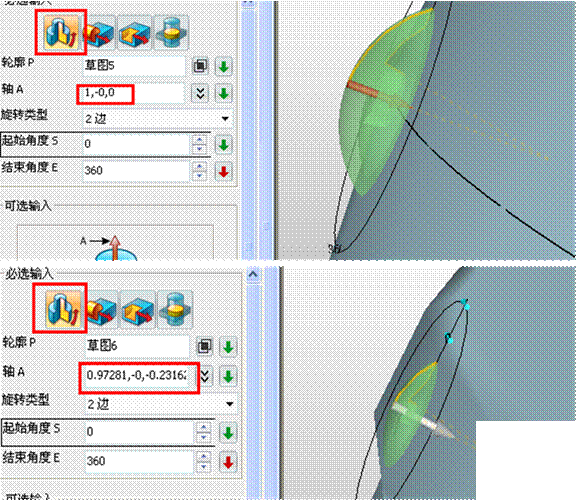

       六个草图的旋转都很简单,这里就不赘述。详见下列各图。要强调的是各个实体都是独立的实体,必选输入都选第一项基体(红色框部分),这主要是为后续更方便的进行实体着色、面属性设定做准备。







       第三步:通过镜像和阵列功能制作泡钉

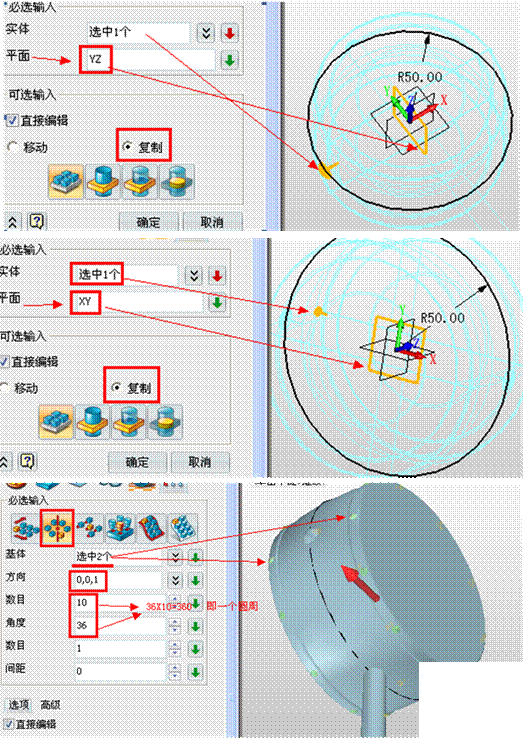

       将鼓的侧面用于固定锤绳的泡钉镜像到另一侧,YZ平面为镜像平面,选中复制。随后将固定鼓面的泡钉镜像到另一侧的鼓面上,XY平面为镜像平面,选中复制。最后将固定鼓面的泡钉进行圆周阵列,参考下图。





       第四步:鼓锤与绳的创建

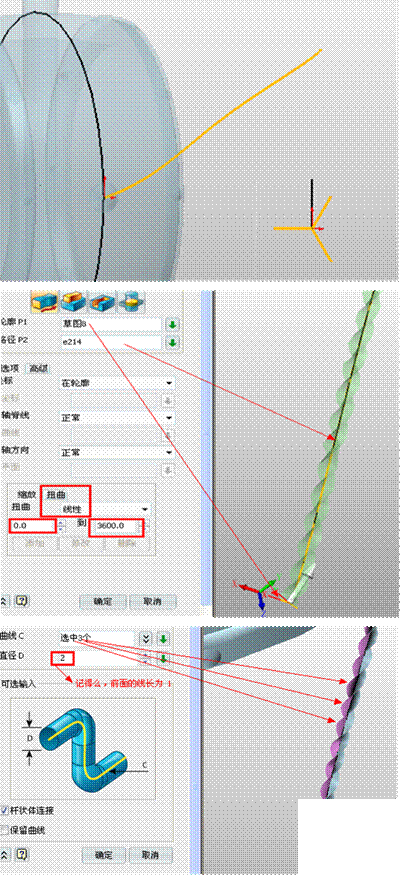

       在固定鼓绳的泡钉与鼓面间插入基准面,这个基准面与鼓面相切,在这个基准面插入草图,在鼓锤下垂的方向做一个稍有弯度的曲线,线长约为鼓面半径和鼓的厚度一半的和。

       在鼓绳的末端插入基准面,这个基准面与绳的末端垂直,在这个基准面插入草图,在绳的末端做一个互成120度的线长为1的三条直线(这是要做三股的细绳)。退出草图。

       进行扫掠,参数及效果如图,然后再进行杆状扫掠,但过滤器要选“边”,这样一个三股绳便完成了。在绳的末端做一个小球做为鼓锤。另一个鼓锤可以把做好的镜像过去或复制移动过去。若要使绳的弯曲状不同,就按上述步骤进行,做成另一个来。






       第五步:后期处理渲染

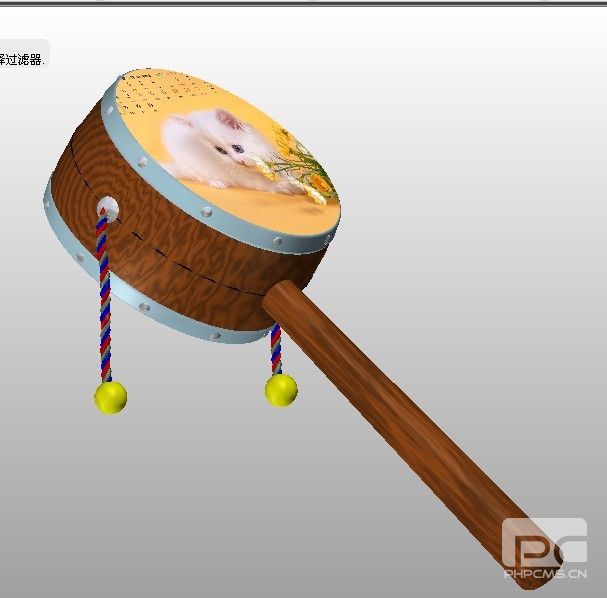

       把草图一隐藏或删除。鼓柄和鼓身为木纹,鼓锤为黄色小球,为鼓面添加纹理帖图。最后拨浪鼓的成果图如下。





       精美的拨浪鼓三维CAD作品就诞生了,是不是勾起了许多朋友们童年的回忆呢?欢迎大家立即下载中望3D,体验流畅、智能的三维CAD设计。中望3D自带的三维CAD“边学边用”功能,也可以帮助初学者快速入门,制作属于自己的创意三维CAD作品!拨浪鼓免费图纸下载:https://www.zwsoft.cn/
