实用CAD教程之中望3D制作铁丝网

经验技巧 2014-08-15 15:50:25 4742
返回
       熟练掌握三维CAD之后，我们可以自己动手绘制很多实用的物品。以中望3D为例，这是一款非常好用的CAD/CAM一体化软件。今天我就和大家分享一下，如何使用中望3D这款三维CAD软件来制作铁丝网。制作铁丝网主要用到中望3D的扫掠和阵列功能，结合金属贴图素材，最终的表现还是不错的。

实用CAD教程之中望3D制作铁丝网

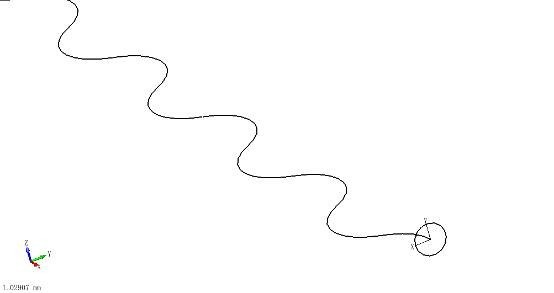

       首先制作一根铁丝网的扫掠路线，在草图里用圆弧连接的方式做出。然后在扫掠线路的顶端建立端点坐标，在该xy平面上制作铁丝的圆形截面图。

实用CAD教程之中望3D制作铁丝网

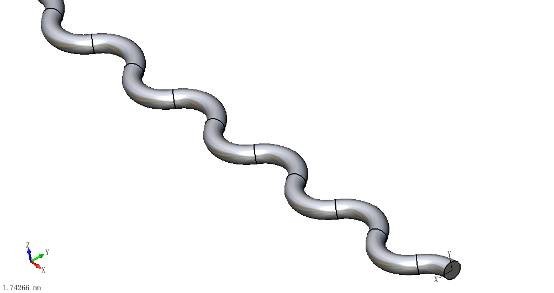

       用圆形截面图按路径扫掠，得出一根铁丝的实体图。调入金属材质，使其达到较好的视觉效果。

实用CAD教程之中望3D制作铁丝网

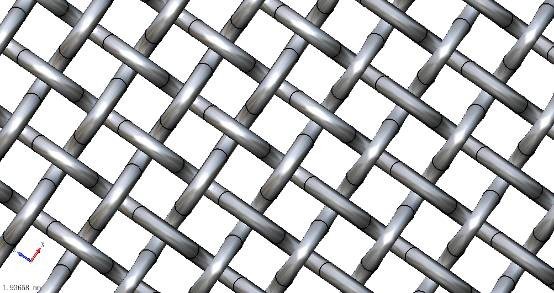

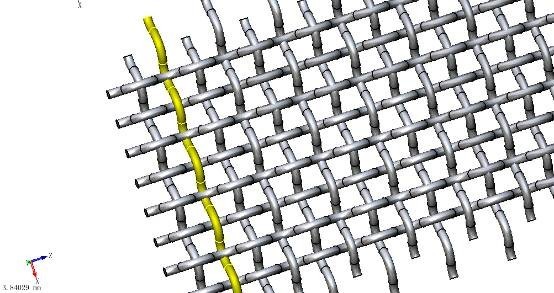

       利用阵列把一边的铁丝网全部制作出来，阵列的间距要与路径中圆弧的距离一致，然后旋转，将铁丝网的经纬线全部制作出来。接下来用移动和剪切命令做最后的调整。

实用CAD教程之中望3D制作铁丝网

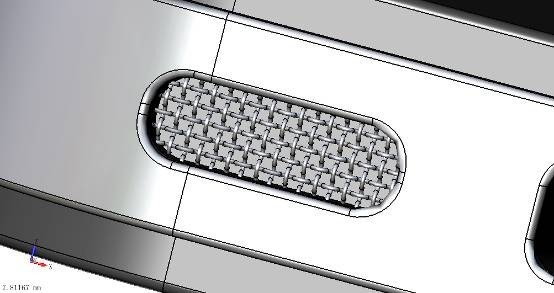

       把这个作为一个零件，放到装配图中，效果还是很好的。

实用CAD教程之中望3D制作铁丝网
