三维CAD教程之中望3D的高效装配

经验技巧 2014-08-15 15:51:42 7307
返回

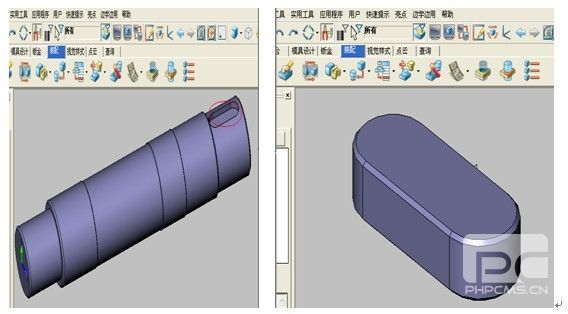

       在一些行业中,使用三维CAD经常会需要用到装配的功能，如燃控行业机械行业,在使用三维CAD进行装配中的尺寸驱动功能是非常重要的,它可以大大的提高设计效率与让装配件之间准确配合。基于这一问题,我们来探讨下在中望3D这款三维CAD软件中是如何来实现装配尺寸驱动的。请看下面的两个零件：小齿轮轴与平键,我们如何来让它在装配中进行尺寸驱动。

三维CAD教程之中望3D的高效装配

       如果要让小齿轮轴的U型槽与平键装配后,通过改变U型槽的大小来驱动平键的尺寸.请看下面步骤:

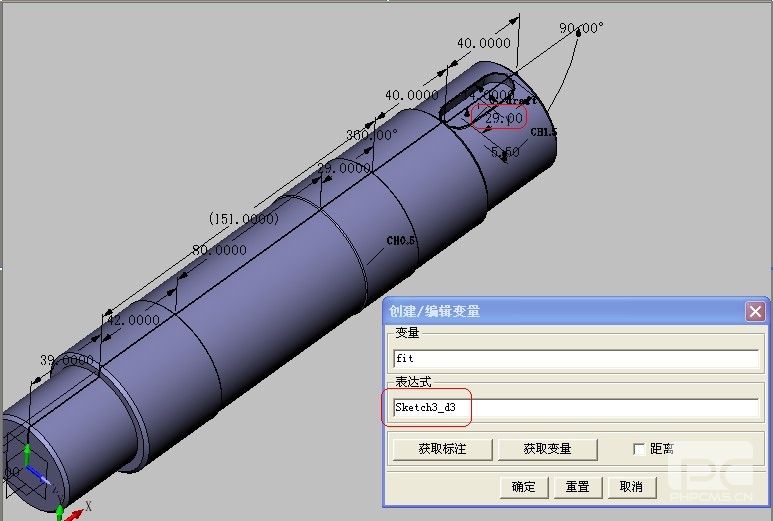

       步骤一:打开小齿轮轴,选择要变量的尺寸,插入变量,点击确定.如下图所示:

三维CAD教程之中望3D的高效装配

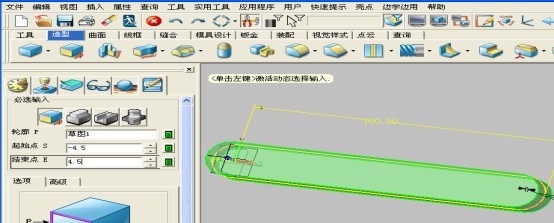

       步骤二:新建一个文档,绘制平键.如下图所示:

三维CAD教程之中望3D的高效装配

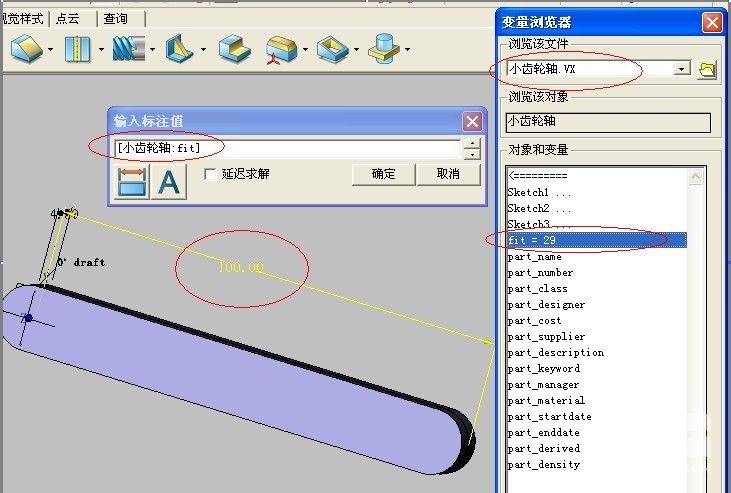

       步骤三:修改平键的标注值,并嵌入小齿轮轴的U型槽尺寸,点击确定.如下图所示:

三维CAD教程之中望3D的高效装配

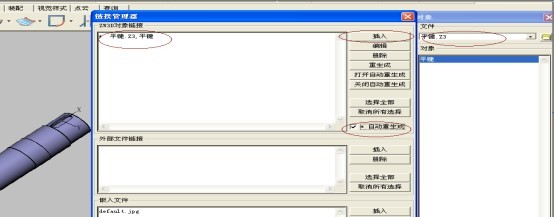

       步骤四:打开小齿轮轴文件,在工具里打开链接管理器,插入平键对象,点击”自动生成”如下图所示:

三维CAD教程之中望3D的高效装配

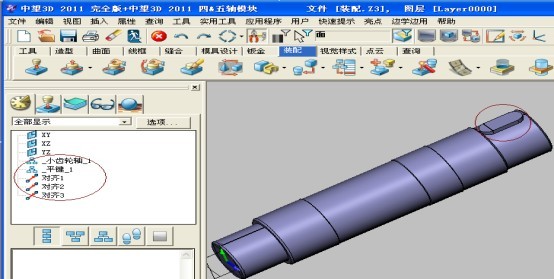

       步骤五:新建一个装配文件,把小齿轮轴,平键进行装配.如下图所示:

三维CAD教程之中望3D的高效装配

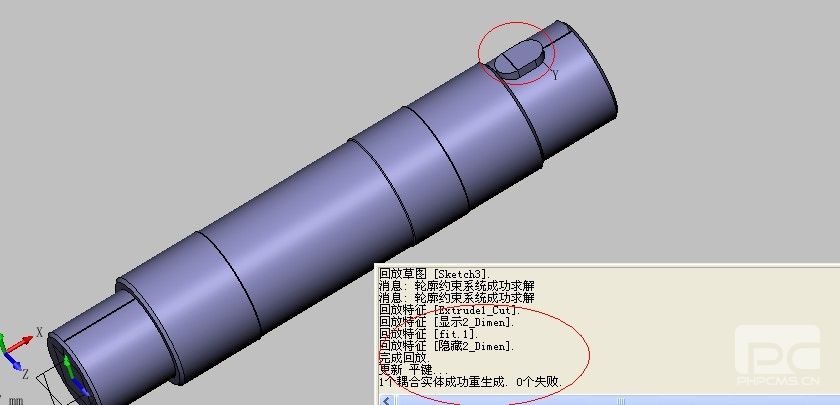

       此时,若需要改变小齿轮轴U型槽大小,则平键的大小也可以跟随着驱动改变.如下图所示:

三维CAD教程之中望3D的高效装配

       装配中的尺寸驱动，相信是很多工程师都会碰到的问题，以上的一些分享，希望可以给到大家一些参考和帮助。

       点击此处下载作品小齿轮轴
