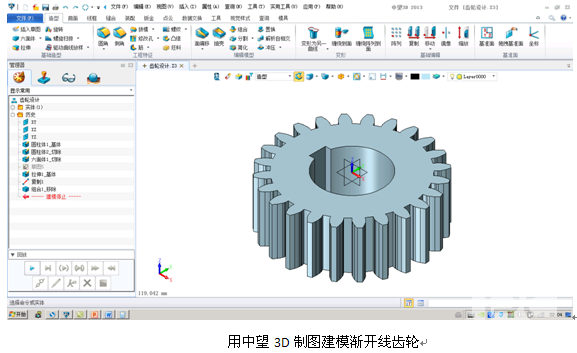

基于中望3D的渐开线齿轮三维CAD建模

经验技巧 2014-08-25 10:02:52 7188
返回

       由于齿轮是一种参数化的零件,它的形状,可以由模数、齿数、压力角、齿顶高系数、顶隙系数以及齿宽完全确定。如何能合适、正确修改齿轮的参数化数值,改变齿轮的形状,从而生产出符合企业的所需要求规格?成为制造业设计CAD工程师们共同关心的问题。本文将详细介绍怎么通过三维cad软件快速解决以上问题。

       本文以易学易用的中望3D为例,为读者提供了齿轮的方程公式也可以自定义齿轮方程公式参数模板,给CAD设计师在设计齿轮时带来了更高的效率。由于中望3D具有自带的“边学边用”学习系统,因此非常适合三维CAD初学者使用。下面让我们来看看,工程师们是怎么用中望3D进行渐开线齿轮的快速三维CAD建模:

       1、首先,我们根据下例参数定义齿轮

       模数:4

       齿数:24

       压力角20度

       内孔径45

       键槽12*3.2

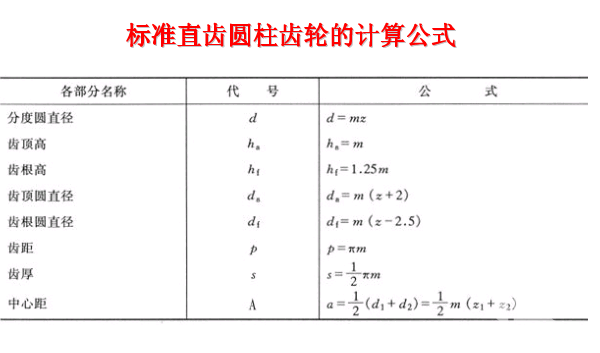

       2、齿轮计算公式

       3、根据齿轮计算公式建立圆柱体

       齿顶圆直径=4*(24+2)=104

       分度圆直径=4*24=96

       齿根圆直径=4*(24-2.5)=86

       基圆直径=cos(20)*d=90.2

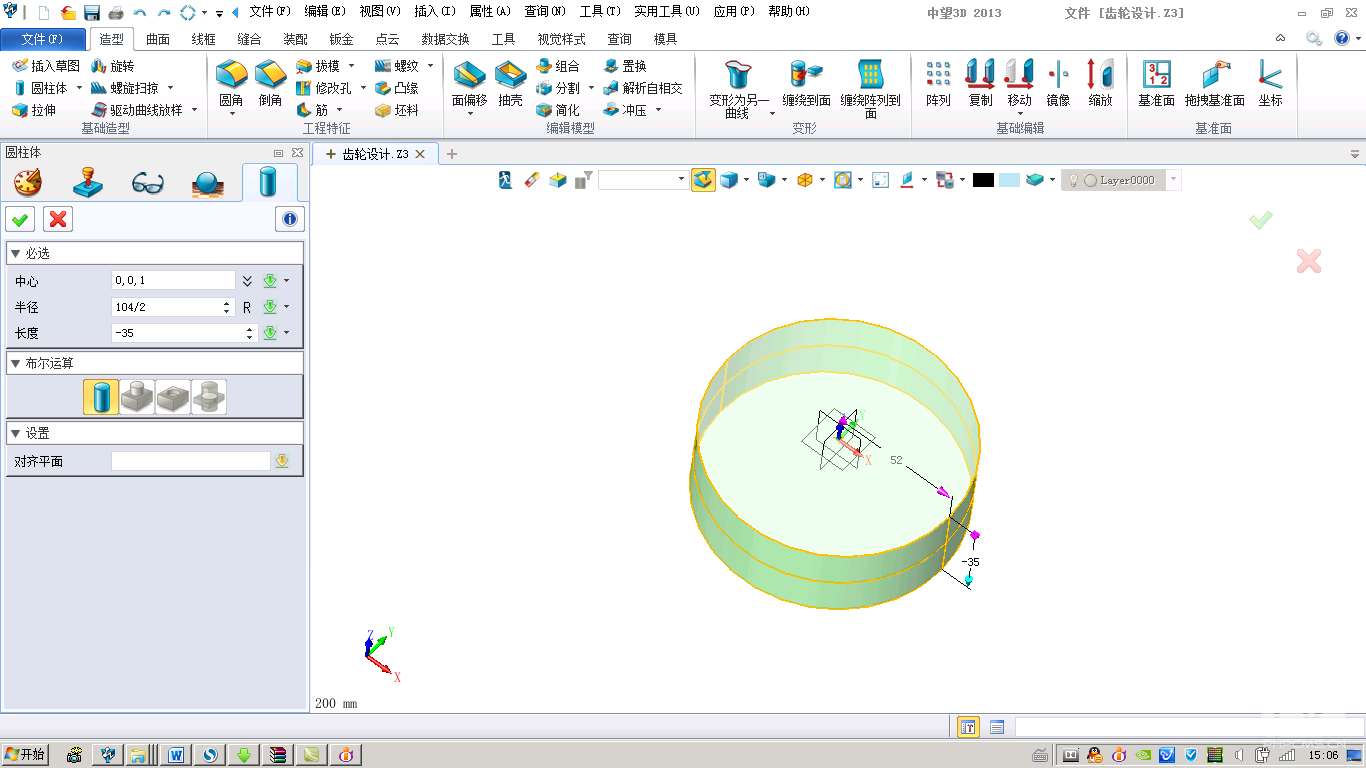

       4、紧接上步操作,接下来需要跟据齿轮参数定义圆柱体,如下图

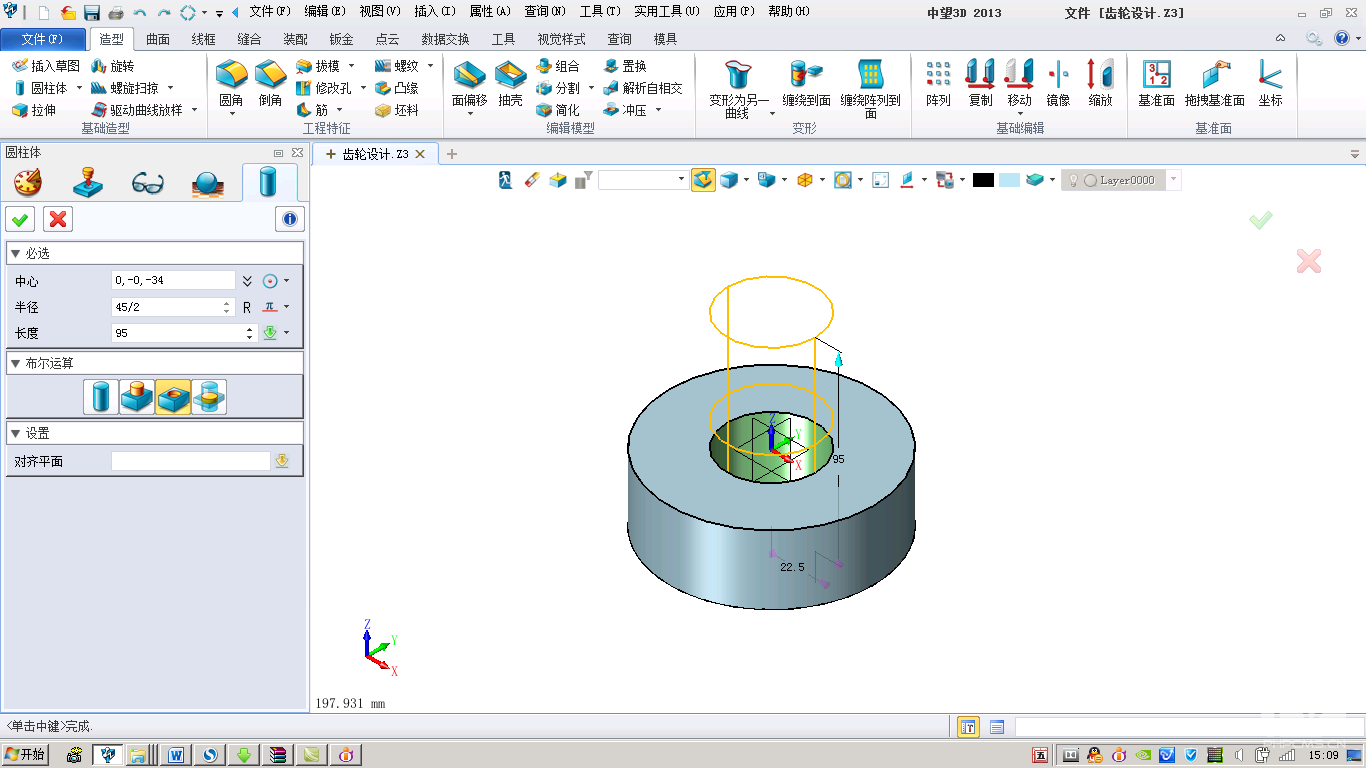

       5、还需要跟据齿轮参数定义内孔,如下图:

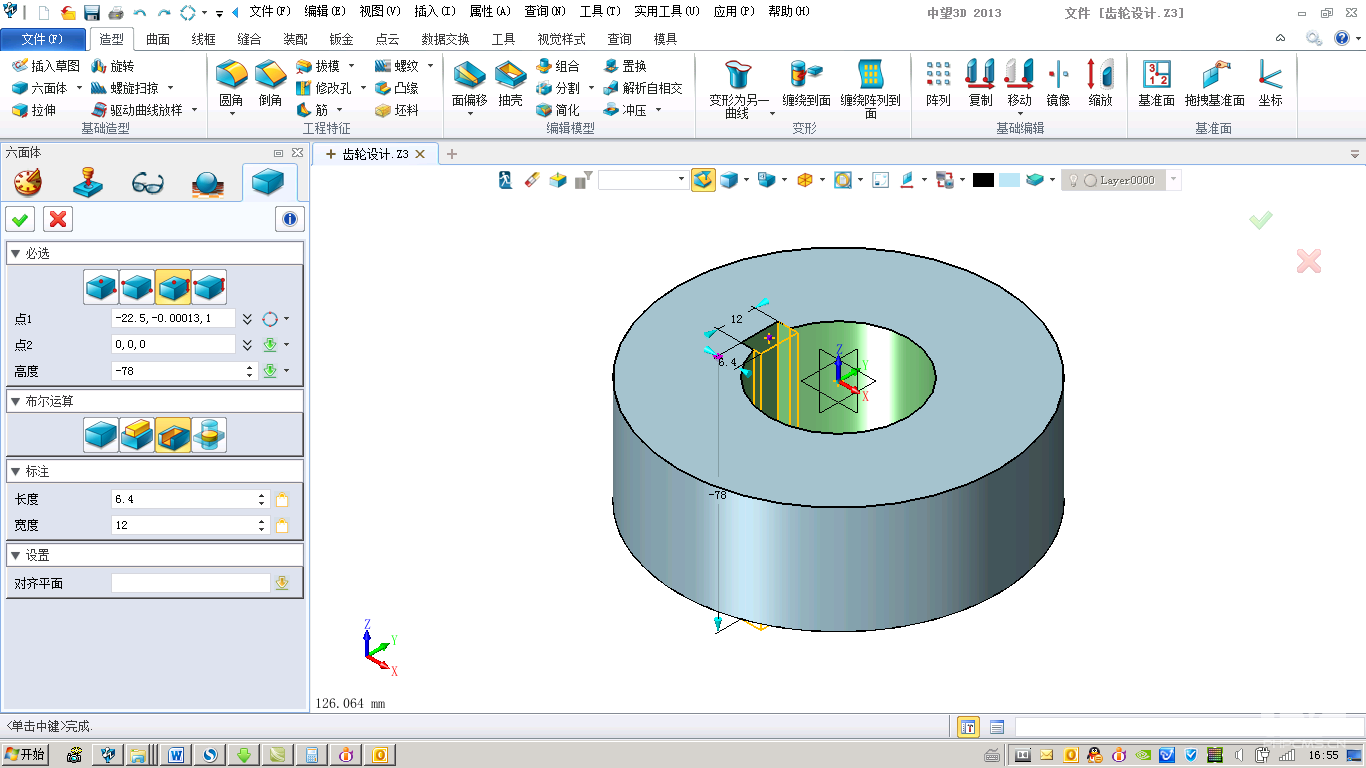

       6、接着完成定义键槽,如下图:

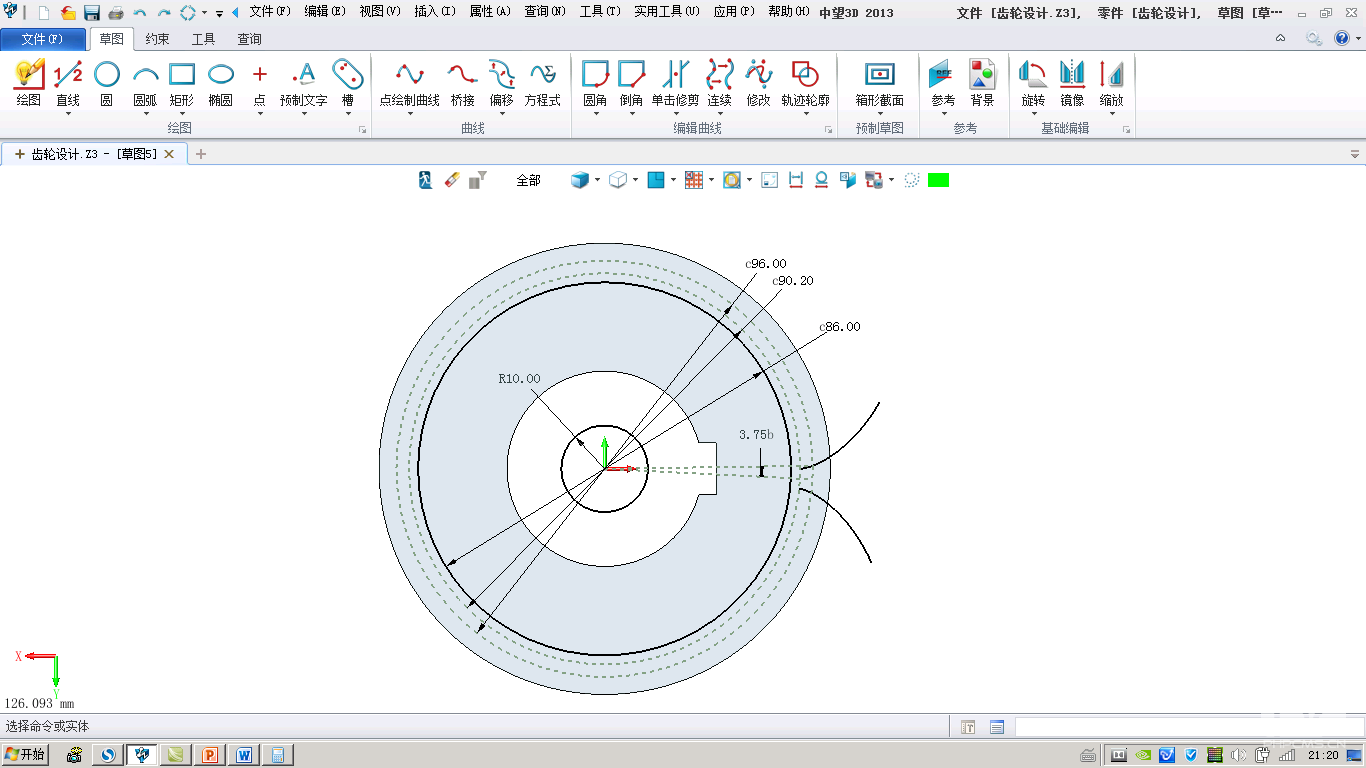

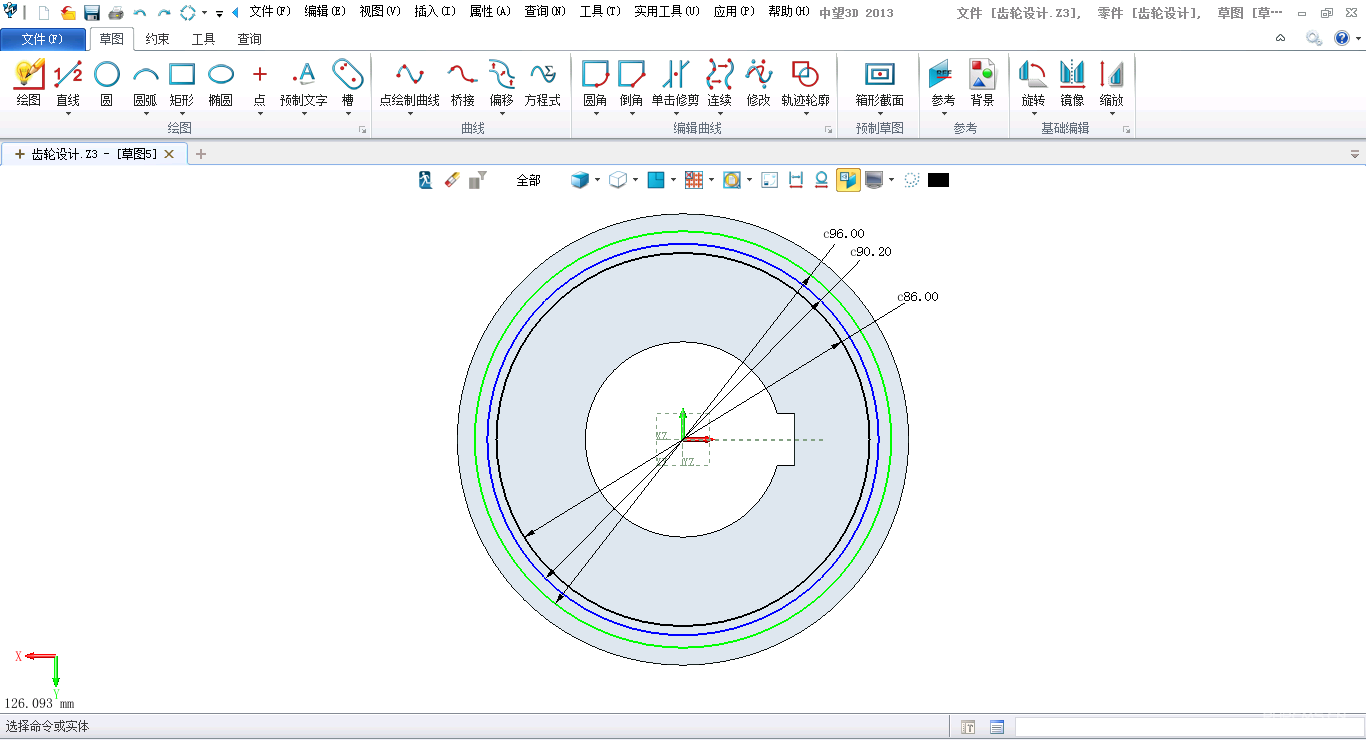

       7、进入草图,画分度圆,齿根圆,基圆,如下图:

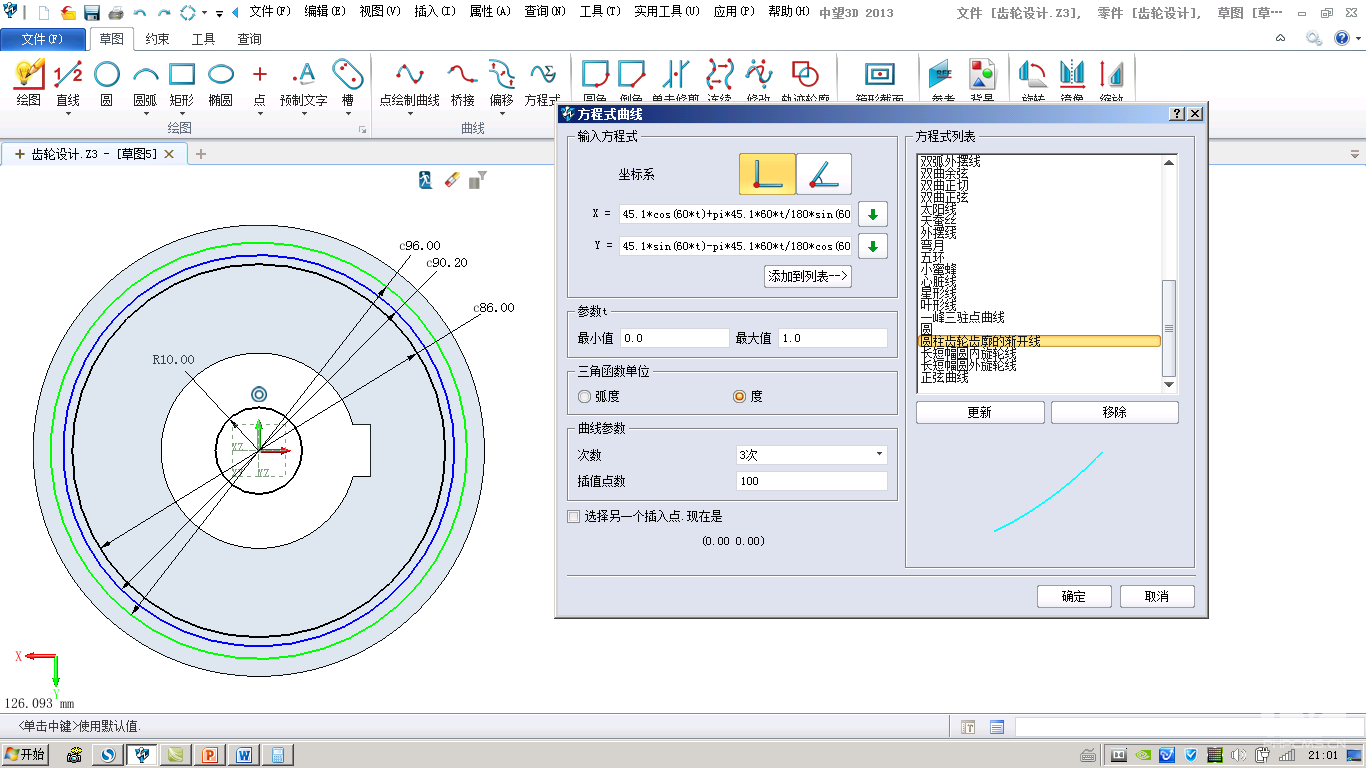

       8、在这里中望3D提供了渐开线齿轮的方程公式也可以自定义公式,给设计师在设计齿轮带来了更高效根据圆柱齿轮渐开线方程,填写方程参数,如下图:

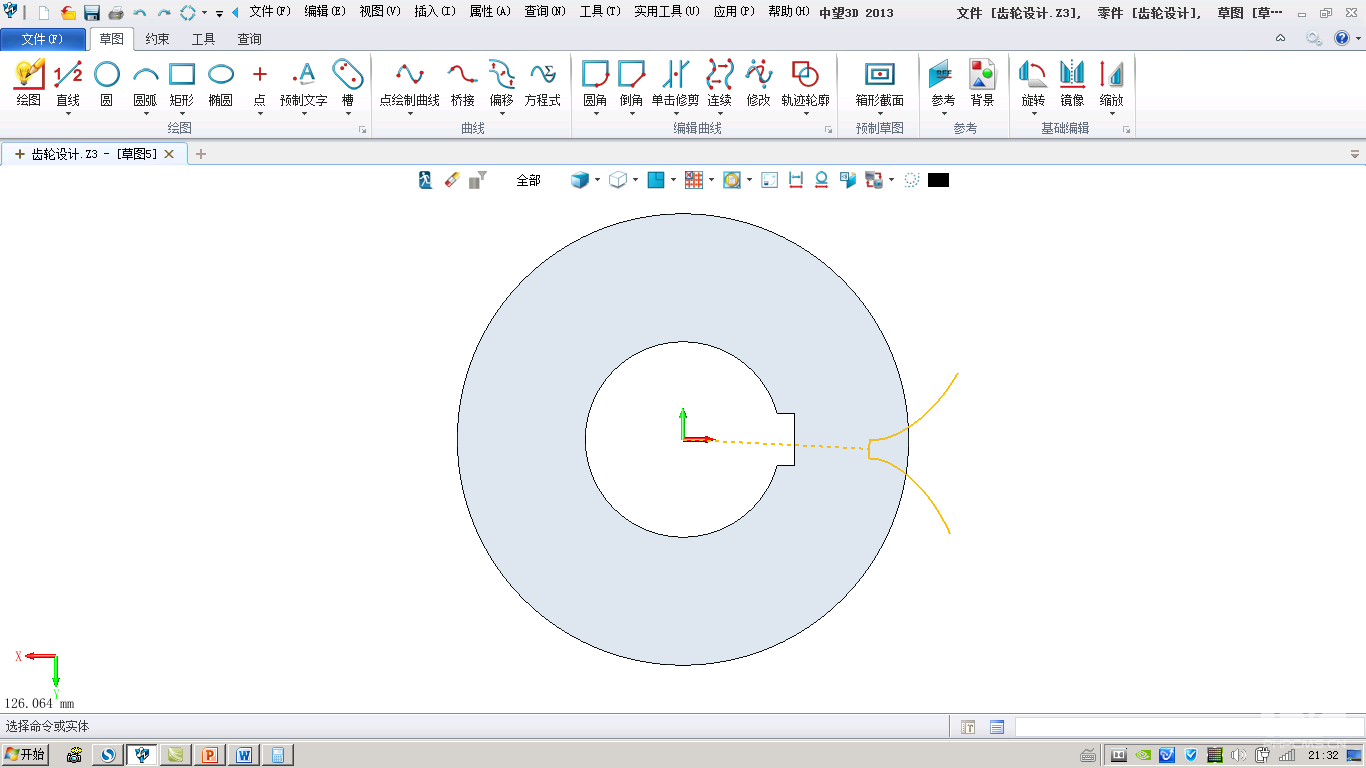

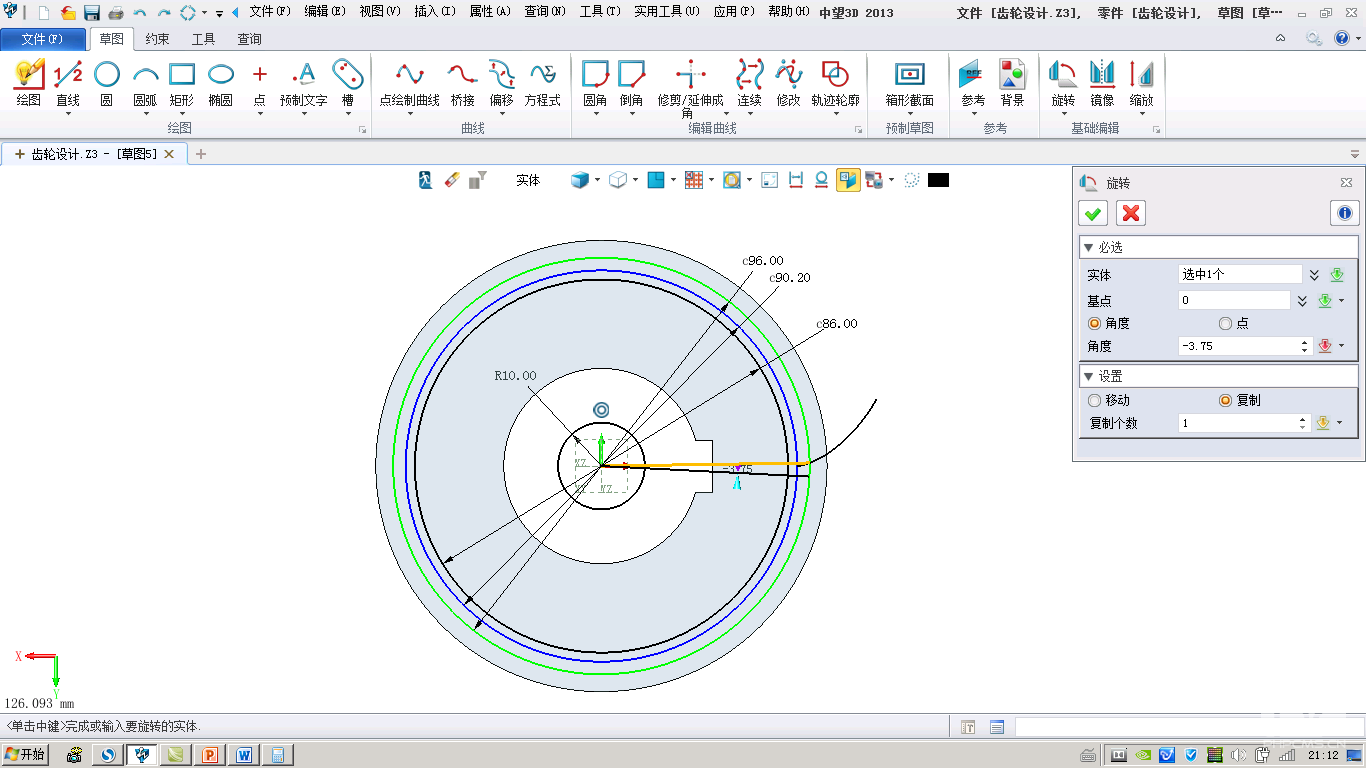

       9、建立圆柱齿轮渐开线,跟据角度与齿数、模数定议两个齿间距角度3.75

       10、镜像渐开线,如下图:

       11、连接渐开线与齿根圆线,如下图:

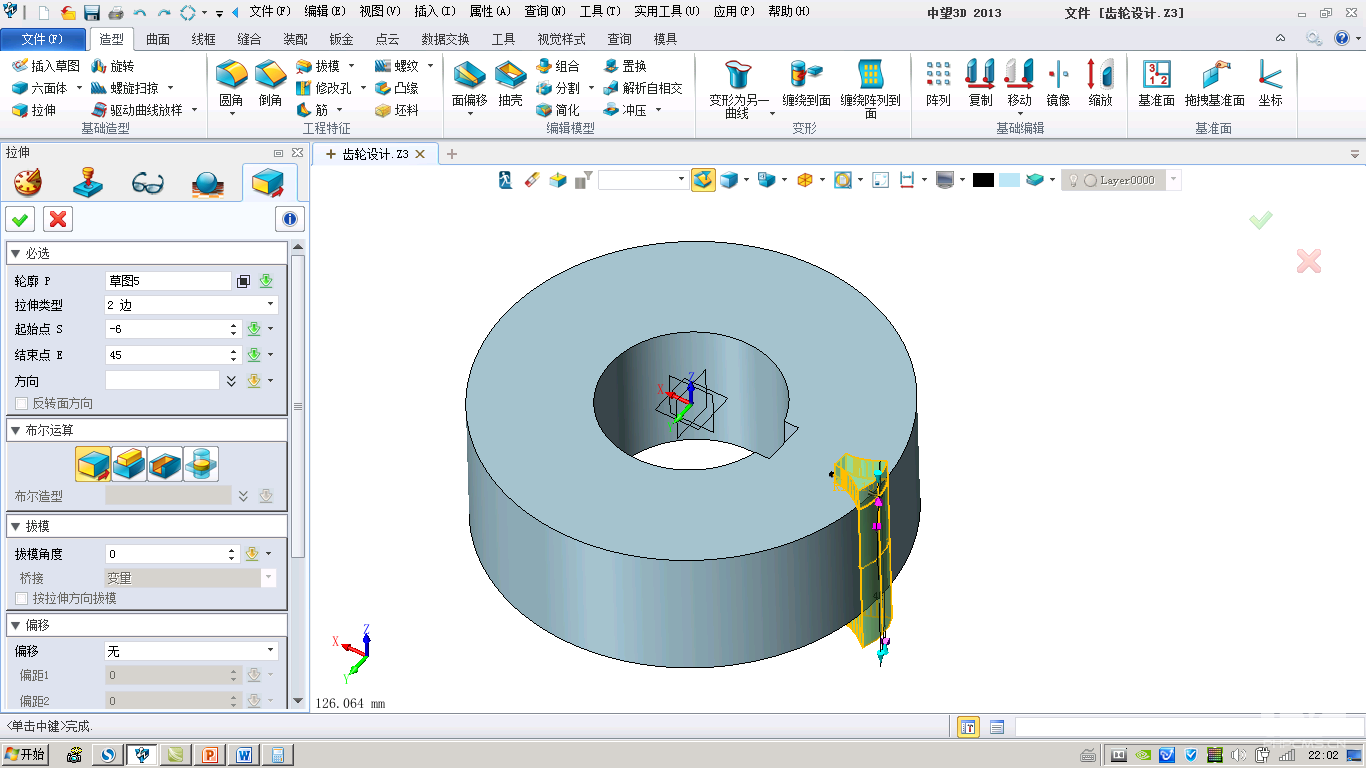

       12、拉伸裁剪体,如下图:

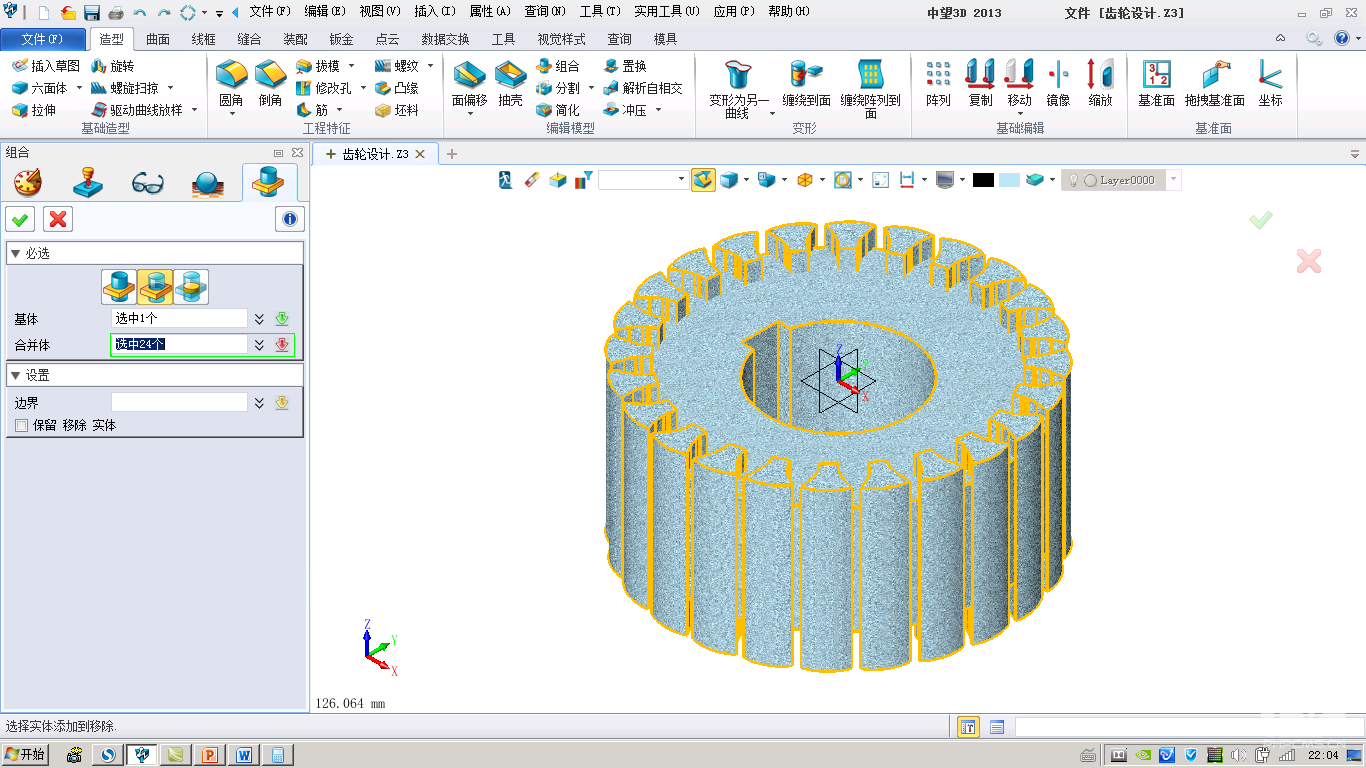

       13、旋转裁剪体数23个,修剪齿轮,如下图:

       通过中望3D演示正确修改齿轮的参数化数值,改变齿轮的形状等以上步骤操作,从而生产出符合企业的所需要求规格,满足企业对三维CAD建模数据的精确需求,有利于更形象的对所设计的工件直观观察,大大减少了实际生产加工中的浪费。值得注意的是,中望3D最新推出手把手式的功能教程(https://www.zwsoft.cn/),提供最快上手、最简易的学习模式,让初学者短期内从入门到精通,娴熟掌握一门三维CAD软件技术。
