1分钟学1个CAD命令:用超级填充丰富你的图纸

经验技巧 2020-12-03 10:47:02 61
返回

各位CAD学习者大家好!我们都知道填充命令并不是唯一的,事实上,我们有更好的填充命令。在本文中,我将与你分享如何使用超级填充来丰富图纸。

首先解释一下,填充基本上是一种图案。你可以用它填充一个区域,以便于设计人员区分不同的元素,或者便于购买者和生产者识别不同的材质。大多数情况下,普通和简单的填充命令(hatch)可以完成这项工作。不过既然中望CAD提供了更丰富的填充类型,我们为什么不在蛋糕上加点糖果来装饰一下呢?

在介绍之前,先讲讲两种调用超级填充命令的方法:

1.在命令行中输入superbatch,然后按回车键。

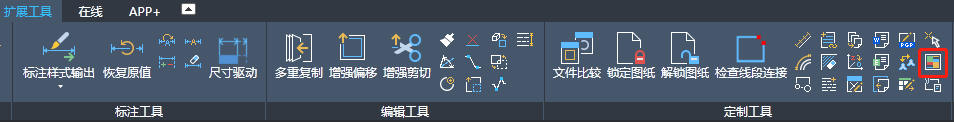

2.单击功能区菜单中的 扩展工具”→“定制工具”→“超级图案填充图标,如下图所示。


嗯,第一步不一定是最难的,是吧?继续往下看,你将看到如何使用超级填充的三种方式——块,图像、外部参照来填充对象。

一、用块填充

现在,我将向你介绍如何用的块来填充一个区域。(不太清楚如何创建块?可查看这篇文章!)

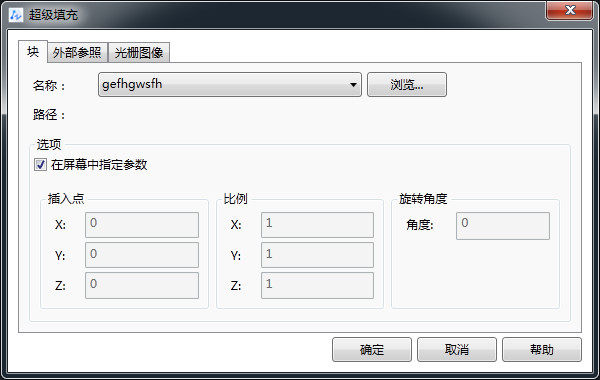

1.  在你调用超级填充命令后,将弹出一个对话框,可以按名称选择要填充的块。


2.  接着,你可以按照自己的想法指定参数,如果希望直接在图形中定位块,“插入点”请选中“在屏幕中指定参数”项,然后单击“确定”执行此操作。如果不用指定插入点,只需取消选中,并输入相应XYZ的值即可。

3.  还可以指定要块的比例和旋转角度。如果将比例保留为1,旋转角度为0,则块将按绘制时的精确比例和位置插入。

4.  设置这些参数后,可以根据命令行中的提示,通过输入“Y”“N”来决定是继续放置还是重置它们。

5.  然后,确定填充区域中块之间的间隙,可以通过指定“紫色方框”的第一个角和另一个角来完成,这个方框是包围块的紫红色矩形。就像你在创建一个新的虚拟矩形块,里面有你的待填充块。洋红色矩形越大,块之间的距离就越远。

6.  最后一步是通过在区域内部单击来选择要填充的区域。

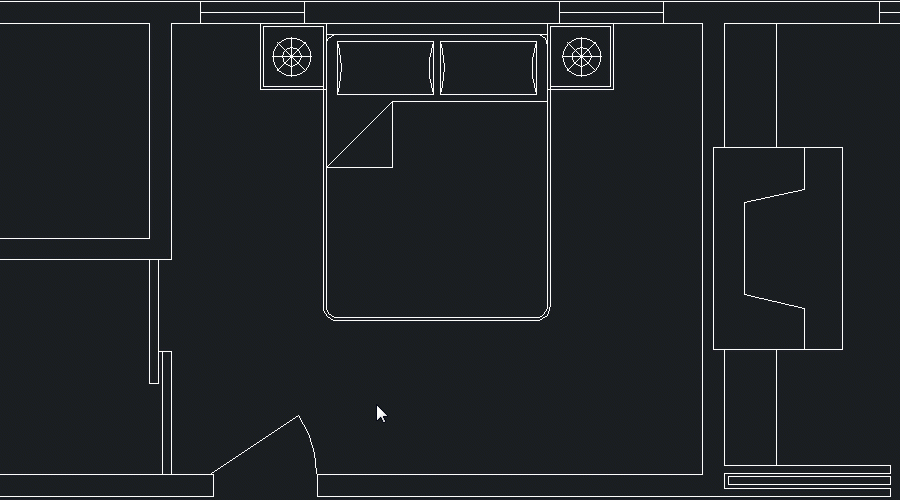

 super hatch1.gif

二、用图像填充

用块填充虽然很酷,但图像更好看,有了它就可以更生动地呈现你的图纸、更好地满足实际的生产要求。填充图像的过程与使用块的过程类似,只是需要从绝对、相对和不保存路径,这三种路径类型中选择一种来保存图像。

如果将图像文件保存在一个文件夹中并且永远不会移动它,请务必选择绝对路径。一个更灵活和经常使用的选项是相对路径,只要图像和宿主图形在同一个文件夹中,就可以使用此项。如果将来计划将当前图形集移动到其他或未知的文件夹中,请选择“不保存路径”选项。注意在任何情况下,请确保图形文件的名称是唯一的。

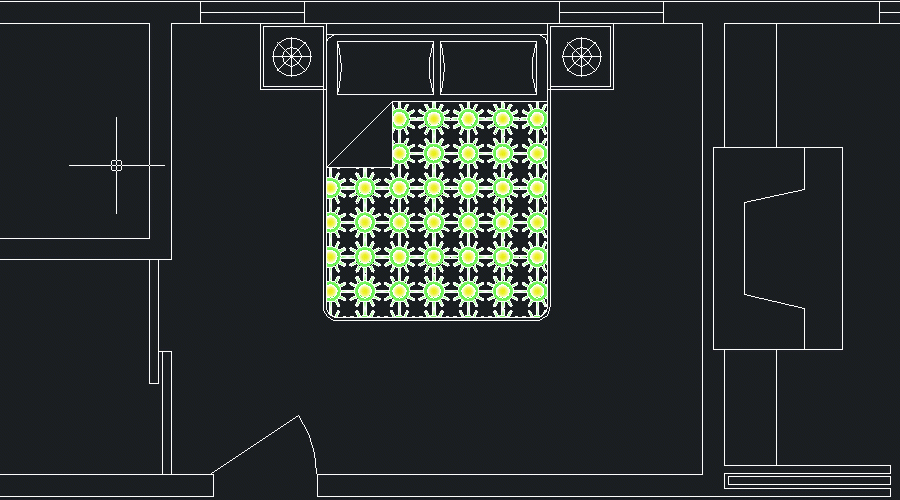

super hatch.gif

三、使用外部参照填充

到此为止,相信你已经对如何使用超级填充有了清晰的认识。使用外部参照进行图案填充的步骤与上面提到的步骤类似,所以我不再重复这些步骤。

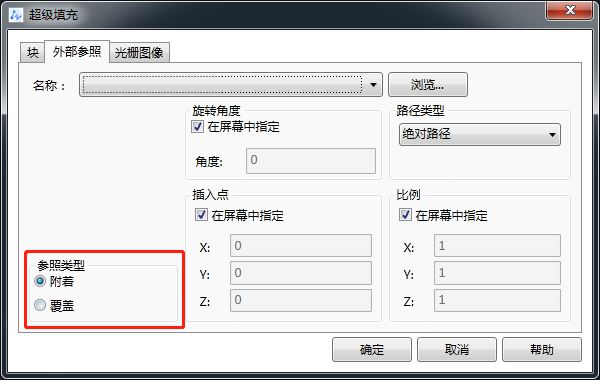

外部参照可以是DWG文件、图像文件、PDF文件等。如果图纸需要频繁修改、或者需要由多人检查、又或者用于不同的图纸的话,则外部参照是一个方便的选择。是否用外部参照填充完全取决于你或你的公司的习惯。如果要将它们用作填充,请注意在超级填充对话框的左下角,需要选择参照类型是附着还是覆盖。


顾名思义可以将外部参照附着到图纸的填充区域中,也可以简单地覆盖它们。这取决于你是否希望外部参照和宿主图形不可分离。

四、黄金组合

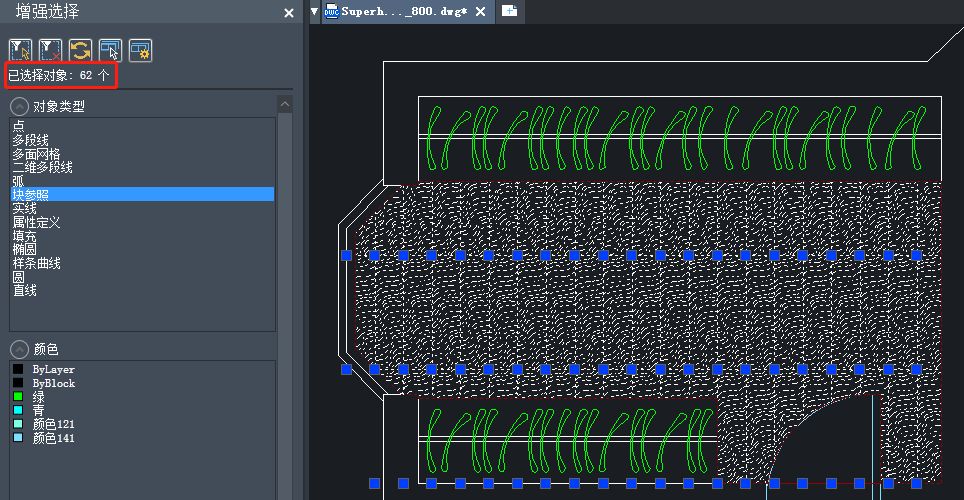

将超级填充与其他功能配合使用,你可以更快地完成工作。例如使用我们最流行的功能之一智能选择命令(单击此处查看智能选择功能的使用方法!),可以知道已填充了多少个块/图像/外部参照。我最近用这个组合功能帮助我的朋友计算出,他需要多少地砖来装修他的衣帽间,当然你还可以释放它的其他潜力!


对我来说,超级填充意味着酷酷的视觉效果和明智的决定购买什么材料,你觉得怎么样?
