上节课，我们使用中望3D完成开环男戒的主体部分相关设计操作，那接下来这次课程，我们来继续完成男女钻石对戒系列中男戒指的钻石设计，来更深入感受下中望3D的戒指建模功能。

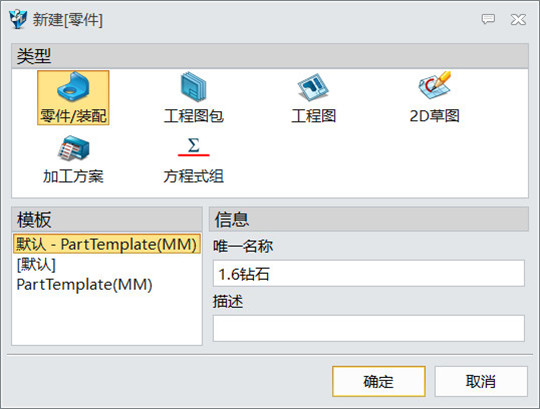

第一步，在完成上节开环男戒的主体部分后，退出草图，并创建一个名称为1.6钻石的零件。

图1 创建零件

第二步，分别插入变量D、变量R，变量D值为1.6mm，变量R值为D/2。

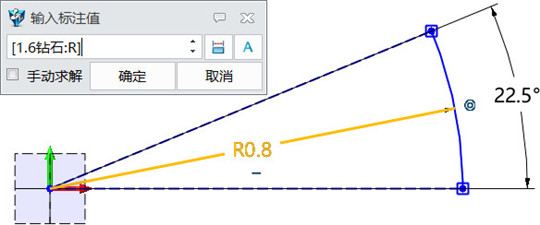

第三步，在XY工作平面上绘制草图，绘制直线、圆弧，半径值使用变量表达式，如图2所示。

图2创建草图-1

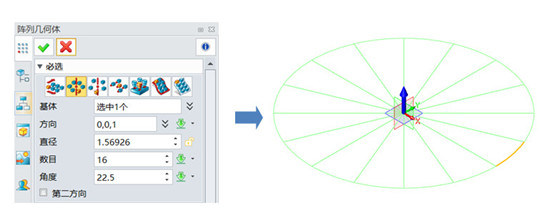

第四步，退出草图，对上步草图进行圆形阵列，数目为16，角度为22.5°，如图3所示。

图3 圆形阵列-1

第五步，在XZ工作平面上绘制草图，绘制直线，尺寸如下图所示，如图4所示。

图4 绘制草图-2

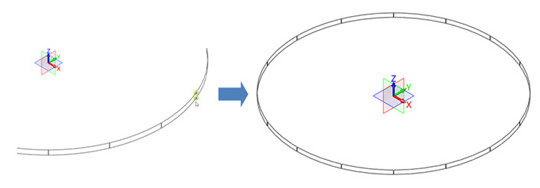

第六步，复制草图，起始点为零位，目标点到上步草图的端点，即使用上步草图的长度来控制复制草图的间距，如图5所示。

图5 复制草图

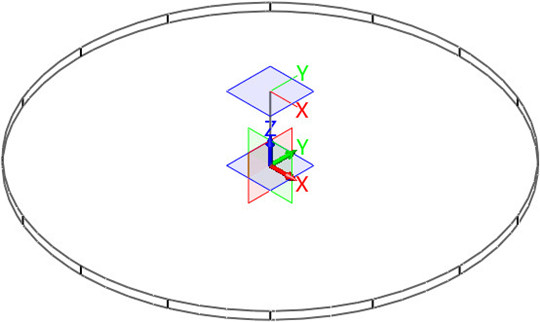

第七步，使用直线，连接上下圆弧的端点，重复操作，将全部直线共16段连接绘制完毕，如图6所示。

图6 绘制直线-1

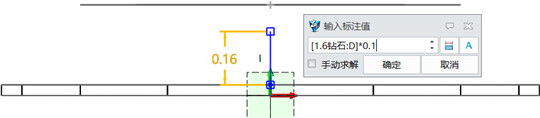

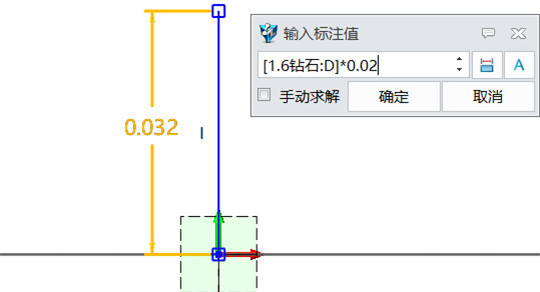

第八步，在XZ工作平面上绘制草图，尺寸参数如图7所示。

图7 绘制草图-3

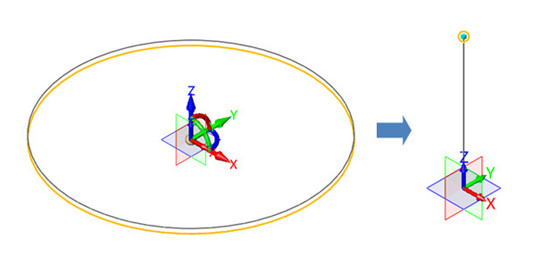

第九步，在上步直线端点位置创建工作平面-平面1，如图8所示。

图8 创建平面-1

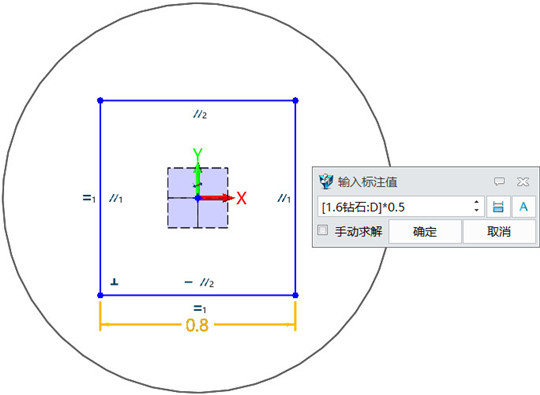

第十步，在平面1上创建草图，绘制正方形草图，如图9所示。

图9 创建草图-4

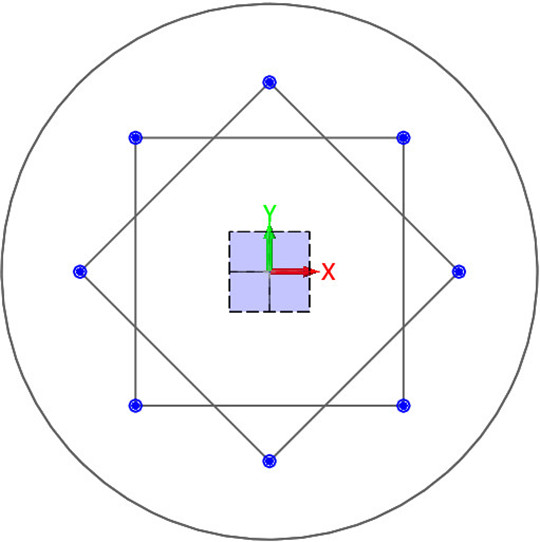

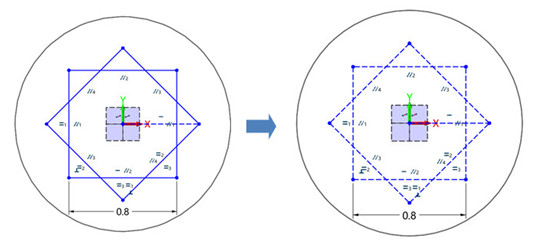

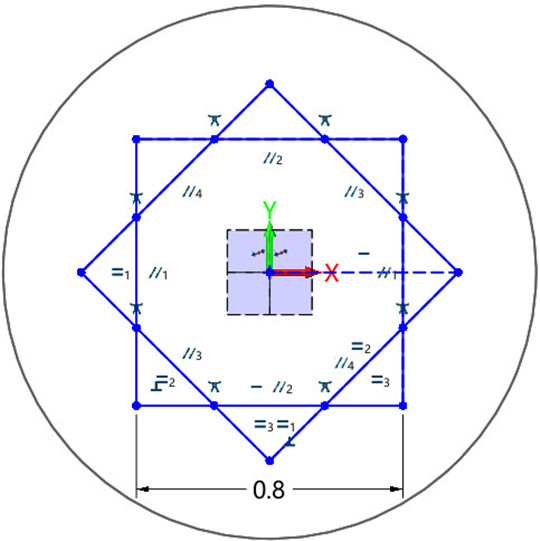

第十一步，复制旋转正方形草图后进行约束，并将把绘制好的对象转换为构造线，如图10所示。

图10 草图约束

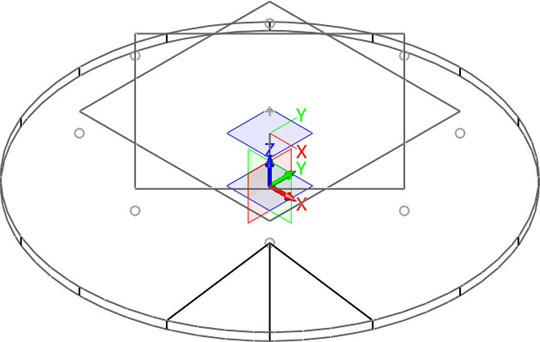

第十二步，对上步构造线进行分段直线绘制，如图11所示。

图11 绘制分段直线

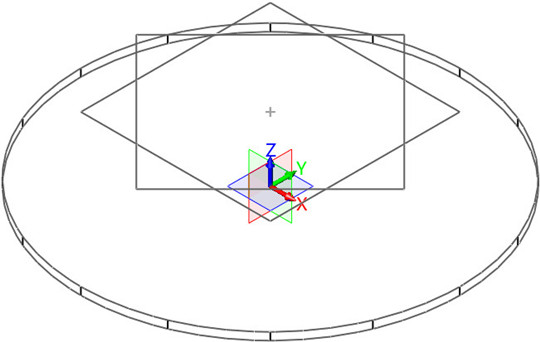

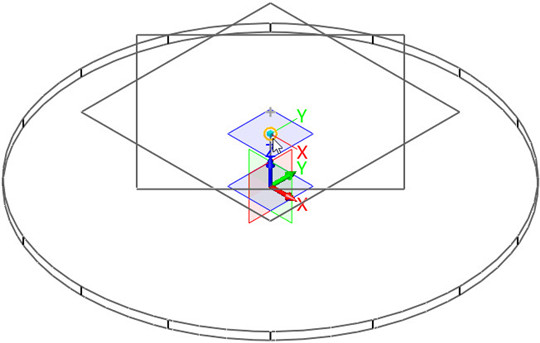

第十三步，退出草图，隐藏上步草图的工作平面和创建工作平面所用的辅助直线，如图12所示。

图12 倒圆角操作-1

第十四步，在XZ工作平面上绘制草图，尺寸如图13所示。

图13创建草图-5

第十五步，在上步草图端点上创建工作平面，如图14所示。

图14 创建平面-2

第十六步，在上步工作平面上绘制草图，在下图各个端点上绘制点，如图15所示。

图15 绘制点

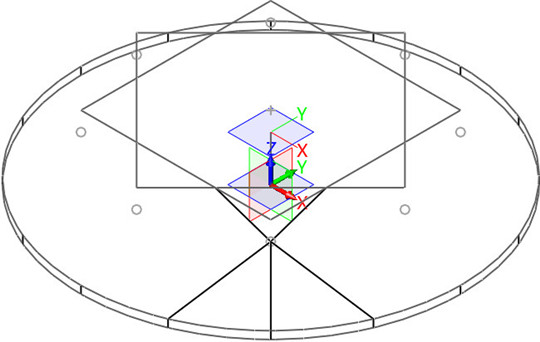

第十七步，使用直线连接点和下方草图端点，如图16所示。

图16连接端点-1

第十八步，使用直线连接点和上方草图端点，如图17所示

图17 连接端点-2

第十九步，参照上两步的操作，绘制连接点到其它端点的直线，然后隐藏辅助工作平面和直线，如图18所示。

图18 隐藏

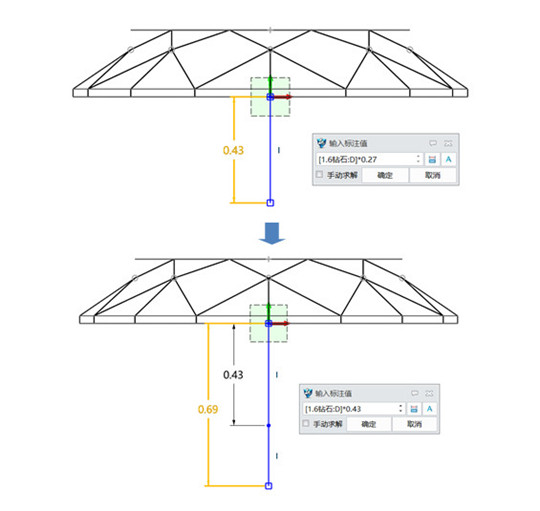

第二十步，在XZ工作平面上绘制草图，尺寸如图19所示。

图19 创建草图-6

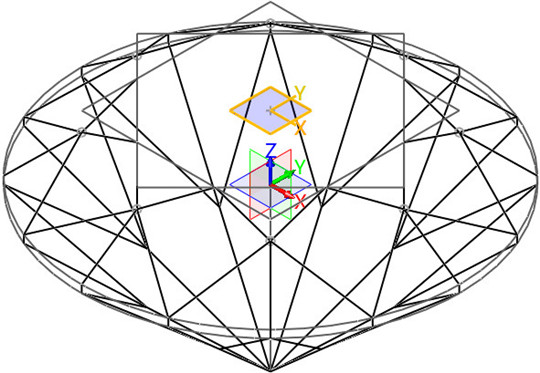

第二十一步，退出草图，连接点和草图线段端点绘制直线，如图20所示。

图20绘制直线-2

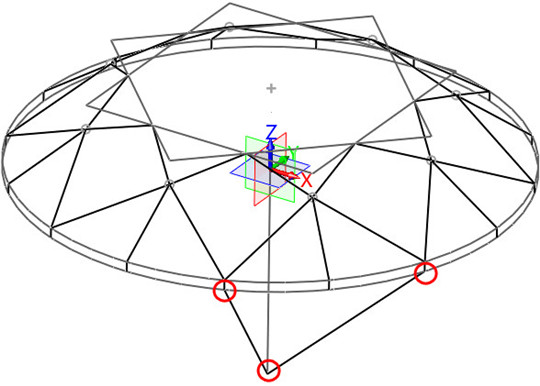

第二十二步，参照上步方法，按顺序将其他位置的直线绘制完成，如图21所示。

图21 绘制直线-3

第二十三步，拾取草图直线的端点，创建基准面，如图22所示。

图22 创建基准面

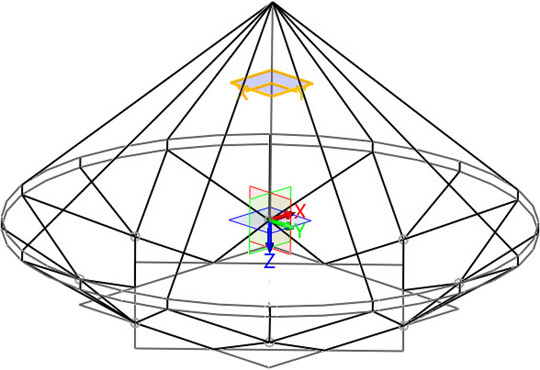

第二十四步，在上步基准面创建草图，使用曲线相交参考方式，提取8根直线和工作平面的交点，如图23所示。

图23 创建草图-7

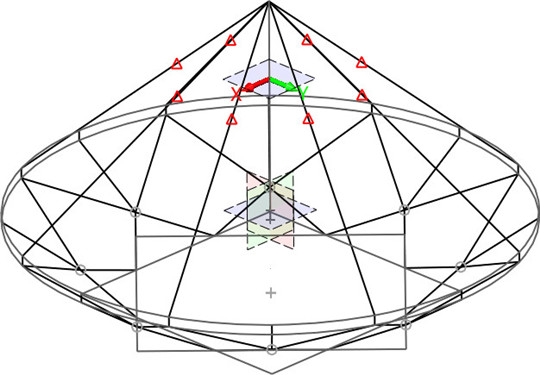

第二十五步，在上步交点上绘制点，退出草图，设置过滤器为点，通过刚刚绘制的点把8根直线分别打断成两段，如图24所示。

图24 打断直线

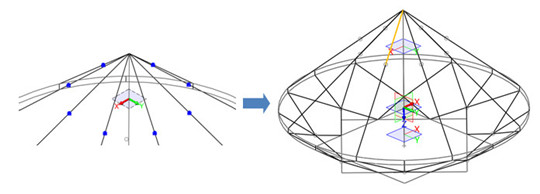

第二十六步，参照下图绘制直线，连接上步点到草图端点，如图25所示。

图25 绘制直线-4

第二十七步，显示平面1，使用修剪平面命令，使用平面1为平面，如图26所示。

图26 修剪平面

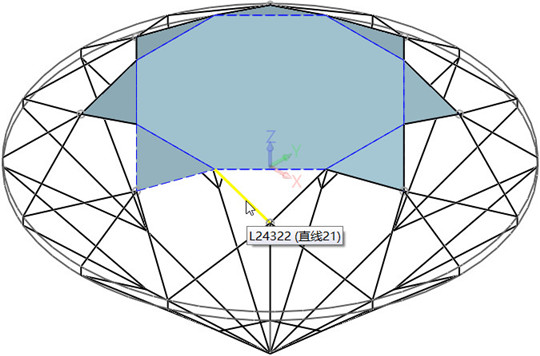

第二十八步，拾取图27左图曲线作为曲面边界，以创建图27右图曲面。

图27 创建曲面-1

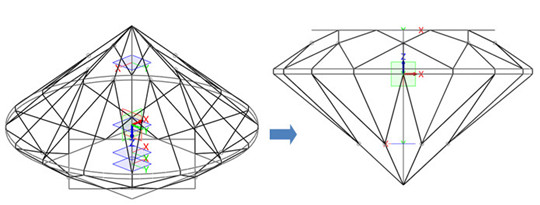

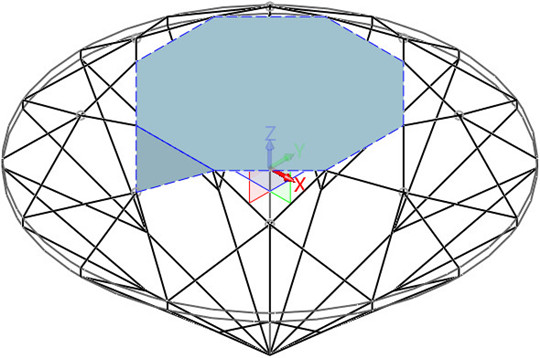

第二十九步，隐藏平面1和草图，如图28所示

图28 隐藏操作

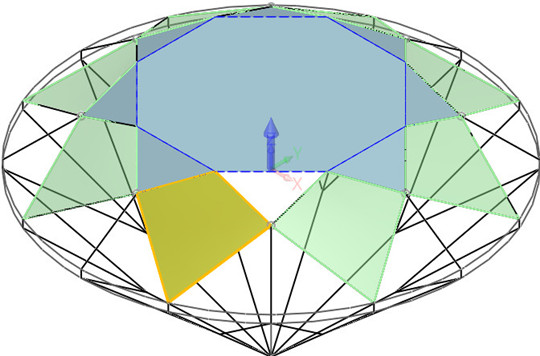

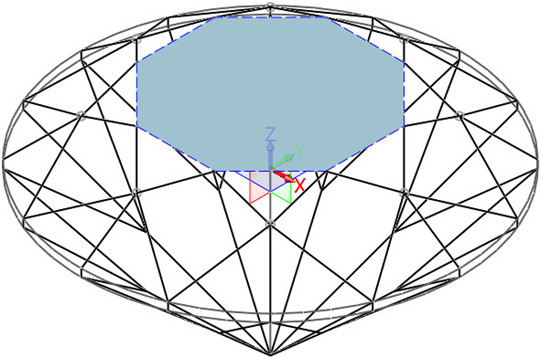

第三十步，使用修剪平面命令，创建下图曲面，如图29所示。

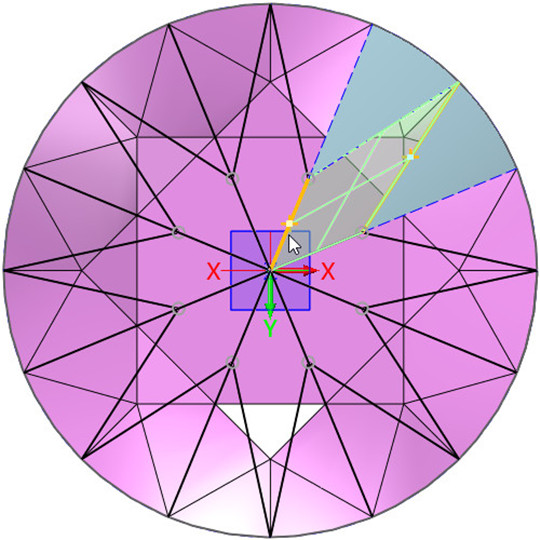

图29 创建曲面-2

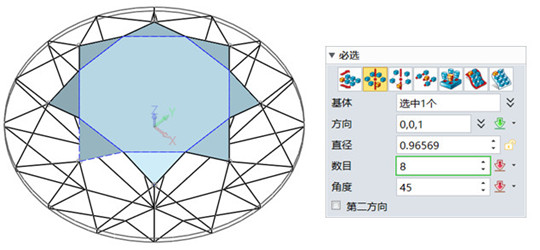

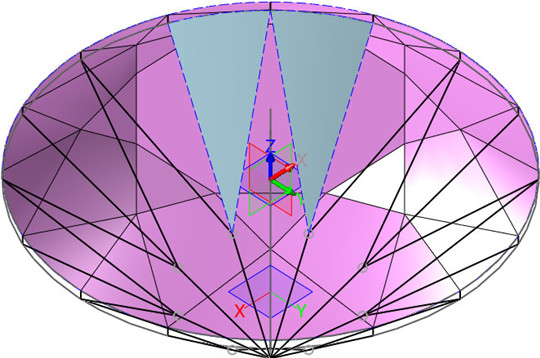

第三十一步，对上步曲面进行圆形阵列，如图30所示。

图30 圆形阵列-2

第三十二步，隐藏曲面边缘处的曲线，如图31所示。

图31 隐藏曲线-1

第三十三步，使用直纹曲面创建下图曲面，如图32所示。

图32 创建曲面-3

第三十四步，对上步曲面进行圆形阵列，如图33所示。

图33 圆形阵列-3

第三十五步，隐藏不使用的曲线，如图34所示。

图34 隐藏曲线-2

第三十六步，隐藏下图曲线，如图35所示。

图35 隐藏曲线-3

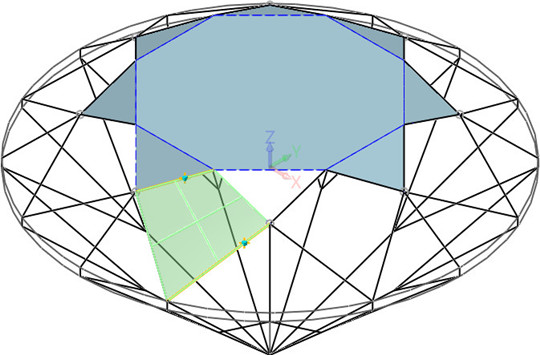

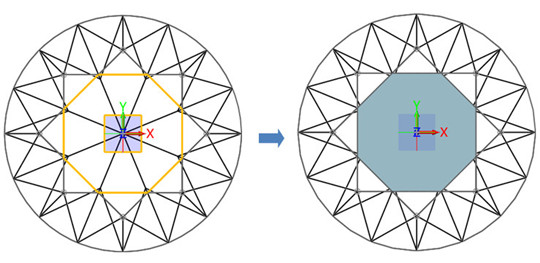

第三十七步，创建两个N边曲面，如图36所示。

图36 创建曲面-4

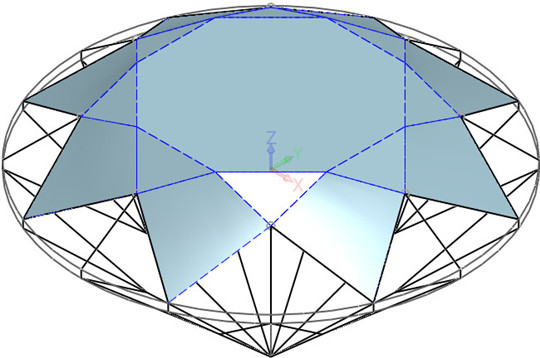

第三十八步，对上步曲面进行圆形阵列，并隐藏不使用的曲线，如图37所示。

图37 圆形阵列与曲线隐藏

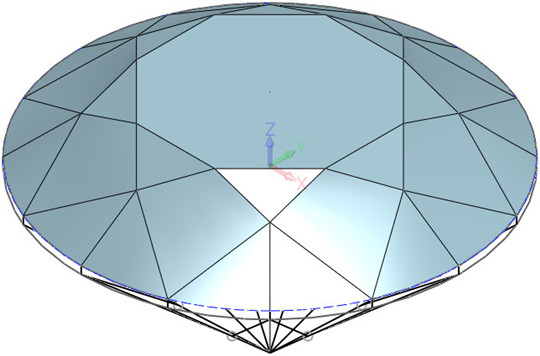

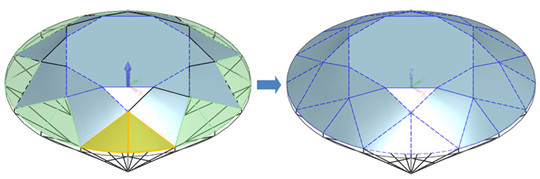

第三十九步，缝合曲面，如图38所示。

图38 曲面缝合-1

第四十步，创建两个N边曲面，如图39所示。

图39 创建曲面-5

第四十一步，使用直纹曲面创建下图曲面，如图40所示。

图40 创建曲面-6

第四十二步，对上步曲面进行圆形阵列，并隐藏曲线、草图和基准面，如图41所示。

图41 创建草图-7

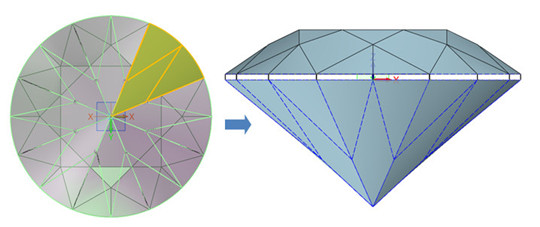

第四十三步，缝合钻石下部的曲面，如图42所示。

图42 曲面缝合-1

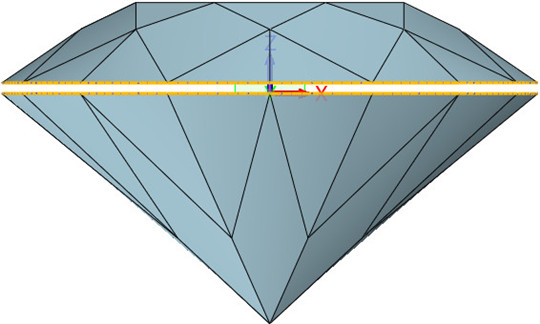

第四十四步，插入上下两个曲线列表，如图43所示。

图43 插入曲线列表

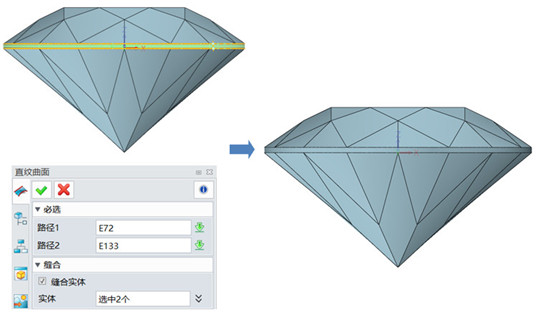

第四十五步，使用直纹曲面，拾取上步的曲线列表创建曲面，勾选上缝合实体，把上下两部分曲面一起缝合成实体,如图44所示。

图44 实体缝合

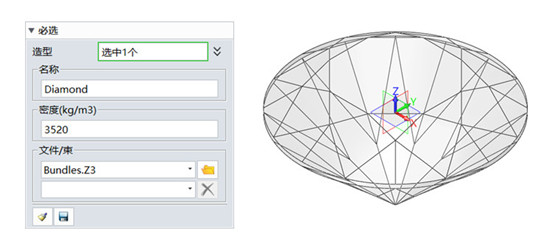

第四十六步，使用工具页面下的材料命令，拾取造型，定义材料为Diamond，密度为3520；选择实体，在右键菜单里进入面属性，赋予颜色位白色，透明度为80%，如图45所示。

图45 造型属性

第四十七步，在属性下拉菜单下，进入零件，切换到运行参数页面，单击*号后到模型树分别选取参数D，参数和初始值会出现在运行参数里，应用并确认，如图46所示。

图46 运行参数

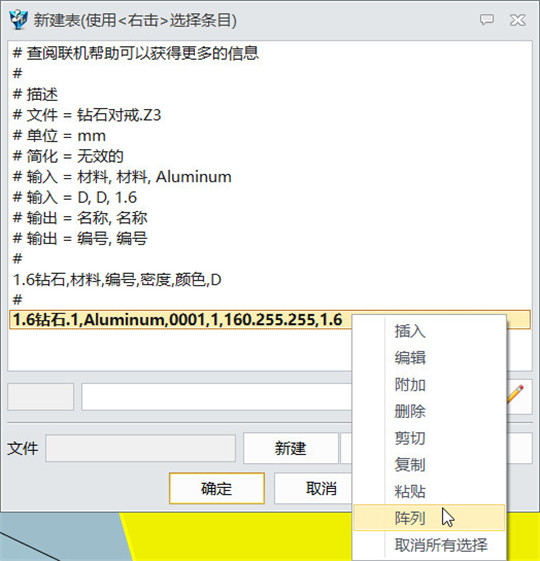

第四十八步，开启工具页面下的零件制表命令，会弹出下图询问，单击否后,弹出编辑对话框, 拾取最后一条信息，进入右键菜单下的阵列,如图47所示。

图47 阵列工具

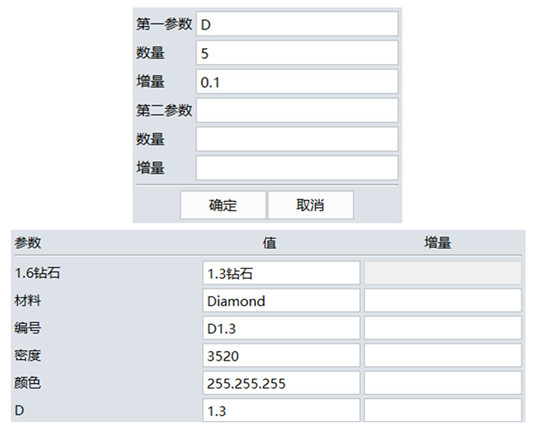

第四十九步，输入下图设置，目的是阵列5行数据；然后从第一列数据起对于excel表格依次编辑数据，如图48所示。

图48 数据输入

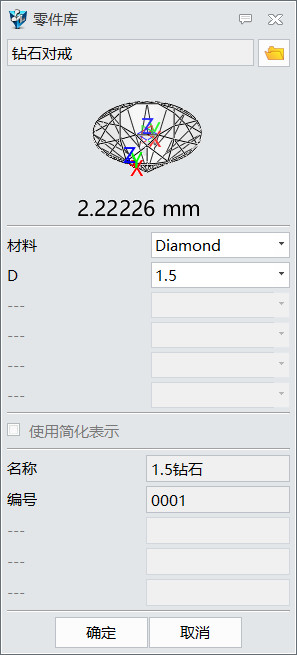

第五十步，编辑完数据后点击确定, 保存零件表文件，便完成了系列化数据的输入工作; 保持和关闭文件，载入库文件，钻石零件已被建成参数化库文件，如图49所示。

图49 零件完成

到此，钻石零件就完成了，后续教程中我们将在中望3D中把开环男戒主体和此钻石零件装配起来，以完成男钻戒的设计。
