巧用中望3D模具设计处理交叉面

经验技巧 2017-06-19 11:48:56 4633
返回

模具设计有硬砍模和使用模具工具两种设计方法,但无论那种方法,处理交叉面都是无法回避的问题,以下图的塑胶件为例介绍一下中望3D处理交叉面的两种方法。


 图1

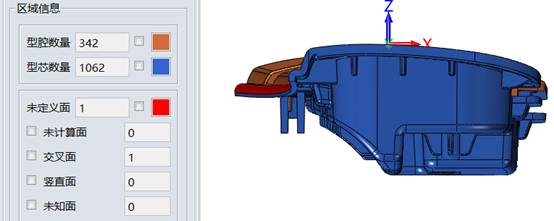

首先简单说明一下模具的交叉面:如图(2),从侧面观察红色面最大轮廓线不在面的下边缘,如果分模线沿面的下边缘分型,上模就会出现倒扣影响模具的生产。因此需要快速的处理模具的交叉面,再重新调整分模线。


图(2)

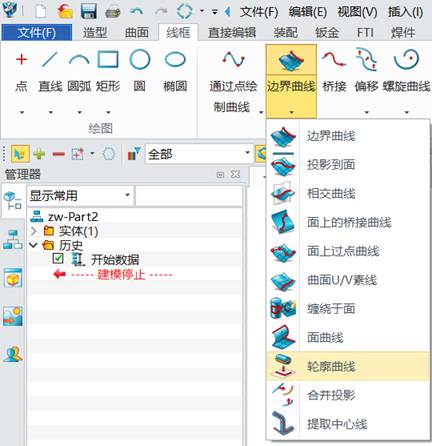

我们先介绍一下常规方法:提取“最大轮廓曲线”再用曲线修剪面。点击“线框”里的“轮廓曲线”命令图(3)所示。


 图(3)

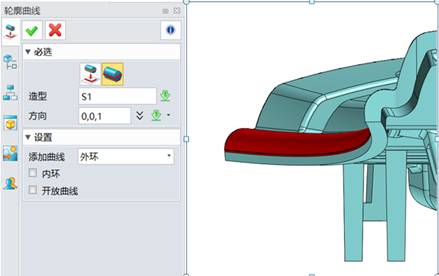

造型选择“塑胶件”,方向选择“Z+轴”也就是出模方向,添加曲线选择“外环”确定,软件会自动计算出塑胶件的最大轮廓线,如图(4)所示黑色曲线。


 图 (4)

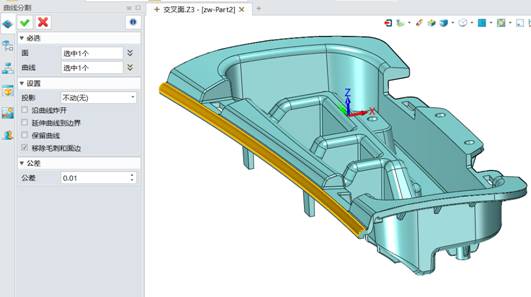

接着点击“曲面”里的“曲线分割”命令如图(5),选择“红色面”为被分割面,选择刚提取的“最大轮廓线”为分割曲线如图(6),确定就分割完成。


 图(5)


 图(6)

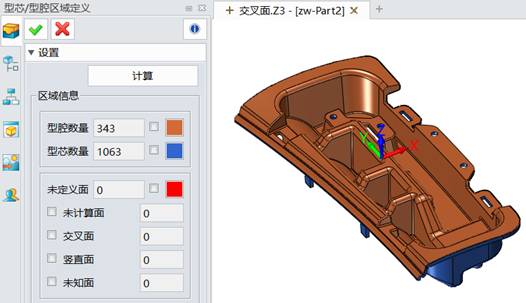

最后我们使用“模具”模块的“区域”命令,检查一下交叉面的情况,如图(7)所示交叉面已处理完成。


 图(7)

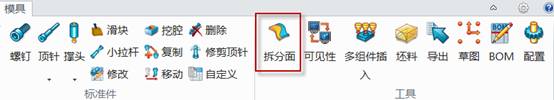

常规方法也是目前其它软件处理模具的交叉面方法,操作步骤多,较为繁琐。中望3D包含专业的模具模块,拥有全流程的模具设计功能。 接下来我们主要介绍应用中望3D处理交叉面的快捷方法:使用“模具”模块的“拆分面”命令如图(8),一步就可以完成交叉面的处理。


 图(8)

选择红色面为“被分割面”,分割方法选择“侧影线”,方向选择“0,0,1”也就是出模方向,确定完成分割如图(9).


图(9)

我们再使用相同的方法,检查交叉面,如图(10)所示交叉面已处理完成。


 图(10)

通过以上的对比,中望3D模具模块的“拆分面”,可以更快更方便的完成交叉面的处理。此外,中望3D还拥有全流程的模具设计功能和模架标注件库,可以满足模具设计师的不同需求,大家快来下载体验吧!https://www.zwsoft.cn/product/zw3d
