轻松设计节能灯
返回近期小编收到不少学习三维CAD设计的朋友的请教，想了解类似弹簧、螺旋管、冷却水路等这种带有螺旋形状的物品，有什么更便捷的功能可以快速完成弯曲形状的设计。因此，三维CAD建模速成教程的7月案例，小编以螺旋管节能灯三维CAD设计为例，跟大家分享如何通过中望3D这一三维CAD软件里的线框功能进行快速建模，具体的三维CAD设计步骤如下，如果有兴趣的朋友，也可以到中望3D每月一练下载免费的节能灯三维CAD图纸（https://www.zwsoft.cn/）。

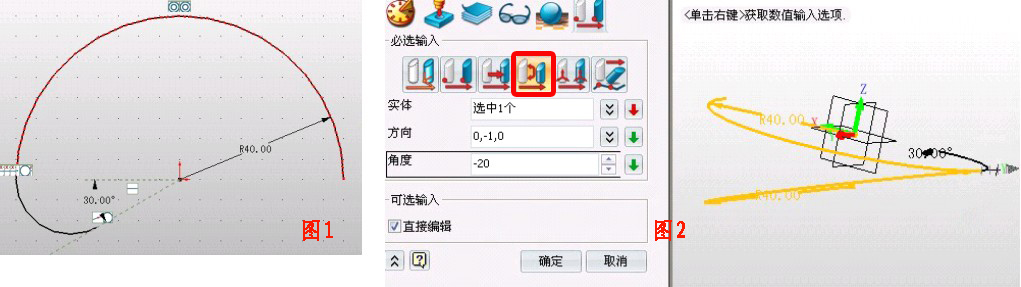

1.在XY面插入草图，绘制半径为40的半圆，退出草图后再次在XY面插入草图，绘制圆弧，圆弧的一端与半圆的一端相切，另一端与构造线相切，构造线过原点，如图1所示。点击造型——移动——绕方向旋转，实体为半圆,方向如图2（把鼠标放在两个圆弧相交的地方，这时出现与Y轴平行的箭头，即是），角度为-20。

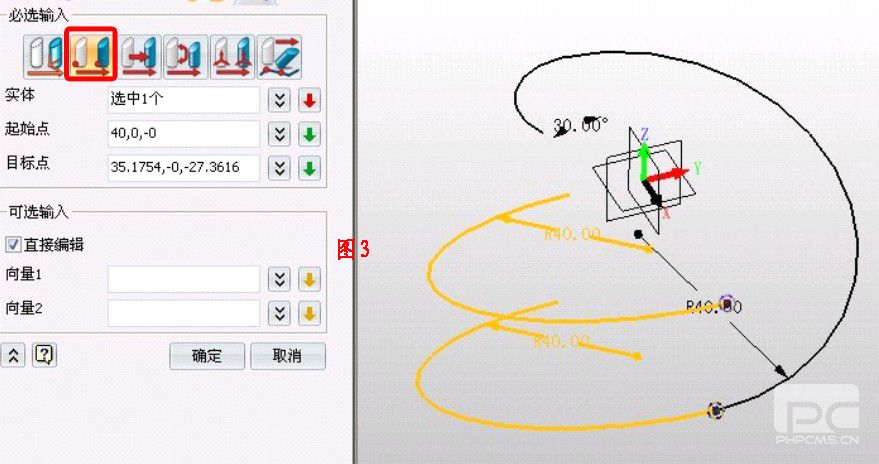

2.点击镜像，将半圆弧先按YZ面镜像，选择“复制”的选项；再按XZ面镜像，选“移动”的选项。点击移动——点到点复制，实体为镜像后的半圆弧，其他参数如下图3。

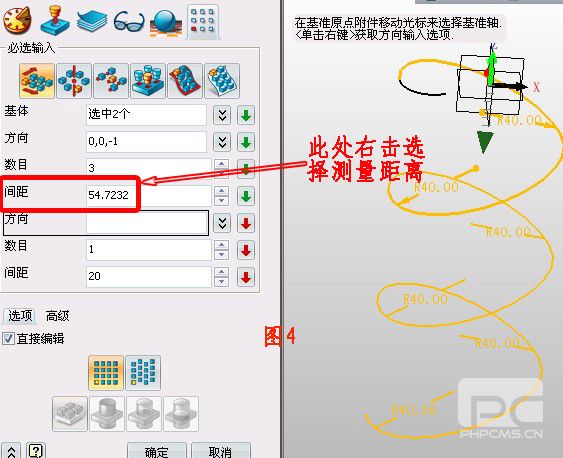

3.点击阵列，基体为两个半圆弧，参数如图4，其中间距的数据并非直接输入，而是在绘图区右击，选择“测量距离”选项，分别点击两个半圆弧的端点，确定，之后就会出现此数据。中望3D 的这个功能很实用，可以精确快捷的输入数据。

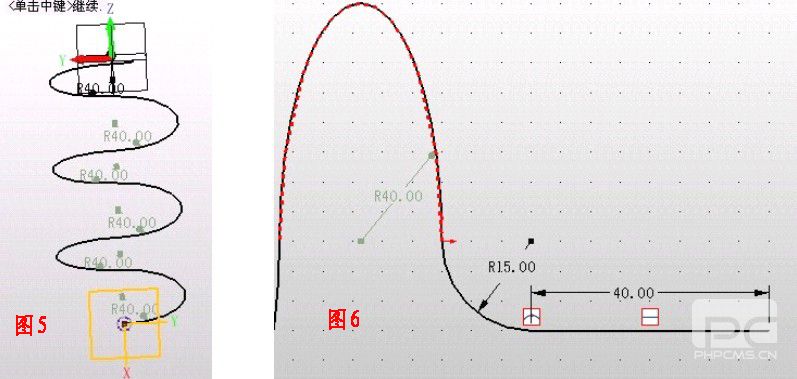

4.在图5所示位置插入YZ基准面，并在此面绘制草图，注意曲线都是相切的关系，否则后面无法连接成整条曲线。

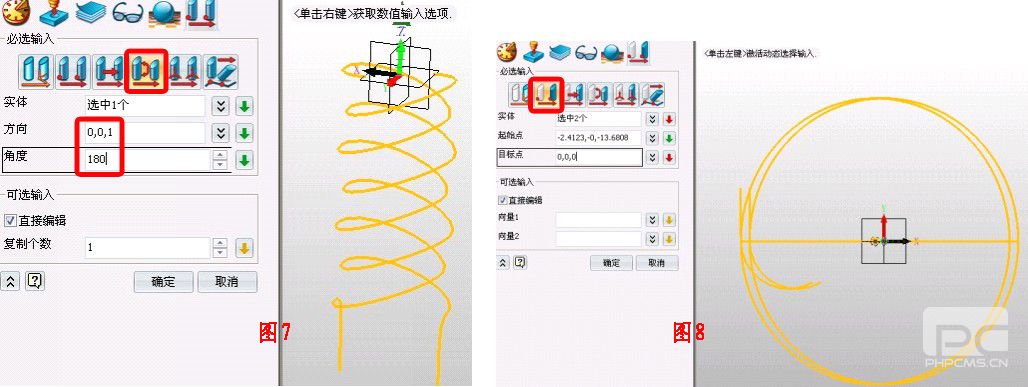

5.退出草图，点击线框——连接曲线，将整条曲线进行连接，点击造型——复制——绕方向旋转，将曲线绕Z轴旋转180度，如图7。此时你会发现两条曲线在侧面看并没有对齐，这是由于图2步骤中将半圆弧旋转-20度造成的。这里需要将它对齐，否则整体造型很不美观。将视图切换到顶视图，用线框的直线工具在旋转复制后的圆的两端（顶视图看是圆）画一条直线（直线过原点），点击移动——点到点移动，起始点为直线的中点，目标点为原点，确定。这样就将两个曲线中心对齐了，如图8。

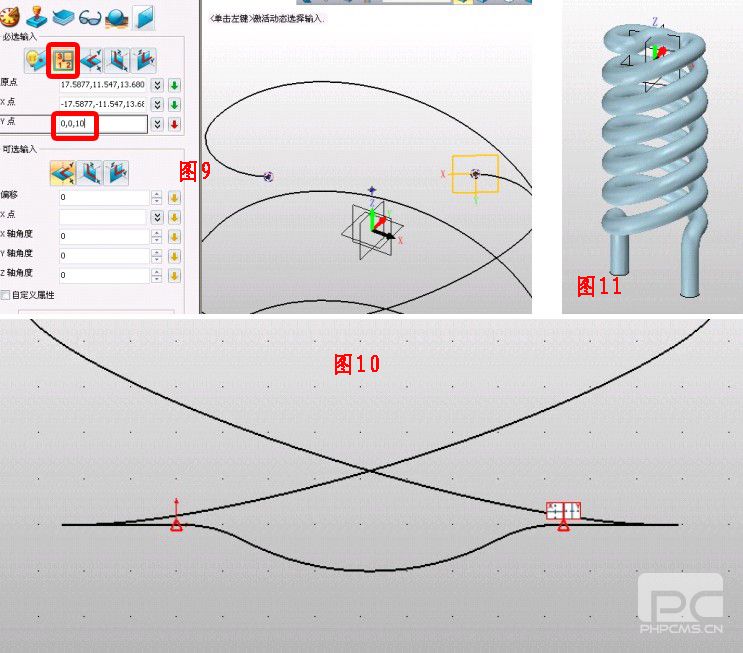

6.在图9所示的位置插入基准面，利用3点平面，其中两个点为曲线的两个端点，第三个点在Z轴上，如图。在此面绘制草图，注意曲线要和两个参考点相切，如图10。退出草图将所有曲线连接成整体。点击杆状扫掠，直径为16，效果如图11。

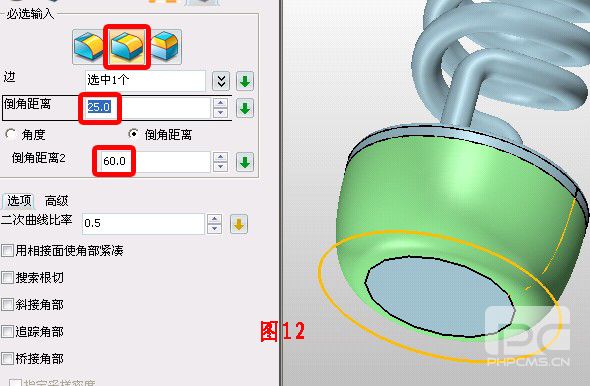

7.在螺旋线底部平面插入草图，绘制半径为66的圆，点击拉伸——基体，拉伸类型选“一边”，向下拉伸70。点击圆角——椭圆圆角，将柱体下边缘倒角，参数如图12，再对上边缘倒半径为4的圆角。

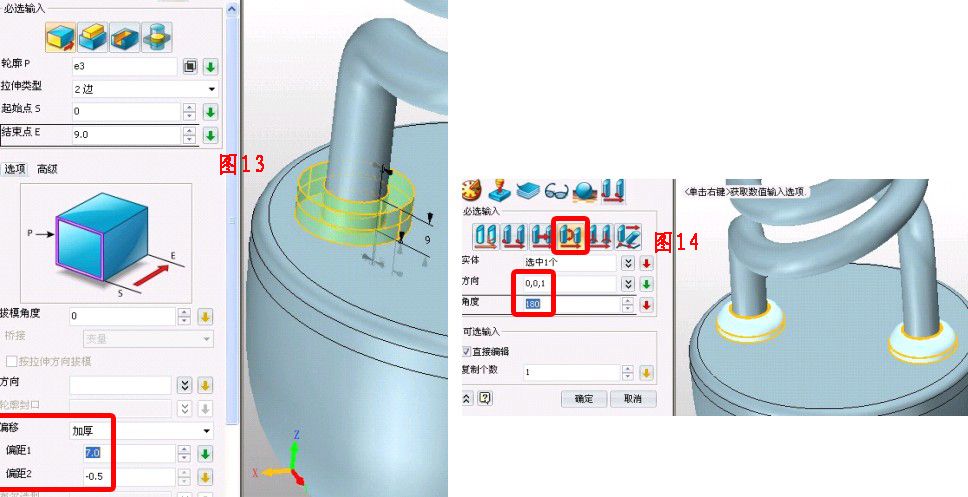

8.点击拉伸——基体，轮廓选择螺旋形底部的圆边，按图13所示数据进行拉伸，注意，偏移选项选择“加厚”，之后对圆环上边缘倒半径为6的圆角。点击复制——绕方向选择，选择此造型，绕Z轴旋转180度复制，如图14。

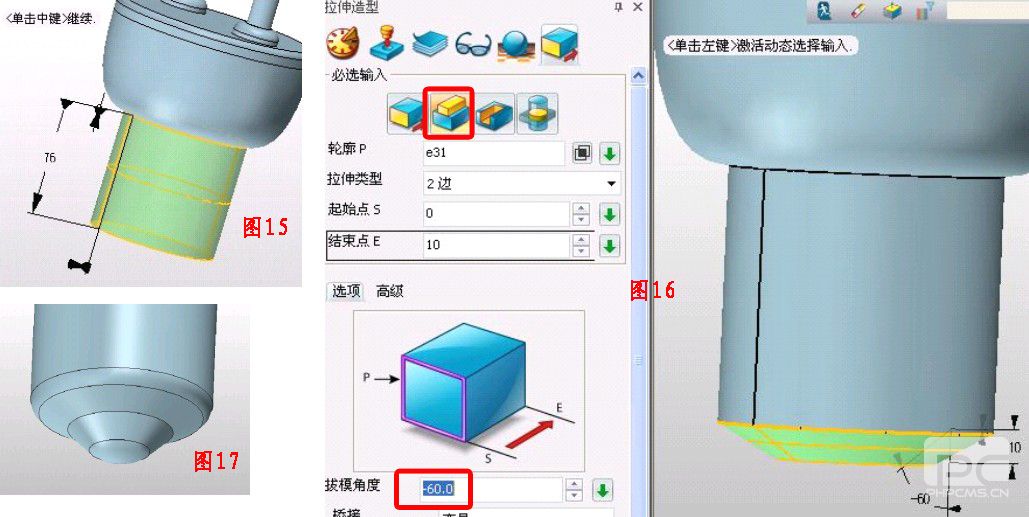

9.点击拉伸——基体，轮廓选择图15所示的边缘，向下拉伸76，再次向下拉伸柱体底面，选加运算，拉伸10，拔模-60，如图16。然后再拉伸凸台底面，拉伸距离为10，并倒角，倒角距离为10。点击圆顶工具，在凸台的底部拉出圆顶。在圆柱体和拔模后的凸台连接部分倒圆角，效果如图17。

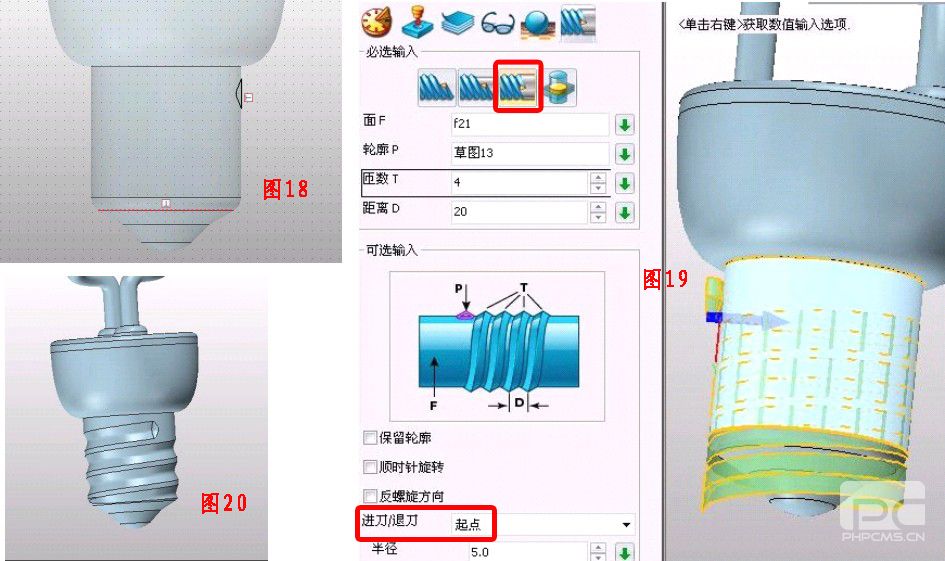

10.在XZ面插入草图，绘制图18所示的图形，点击螺纹——减运算，参数如图19，注意匝数的选择，要长出所选的面，进刀/退刀选择“起点”，效果如图20。

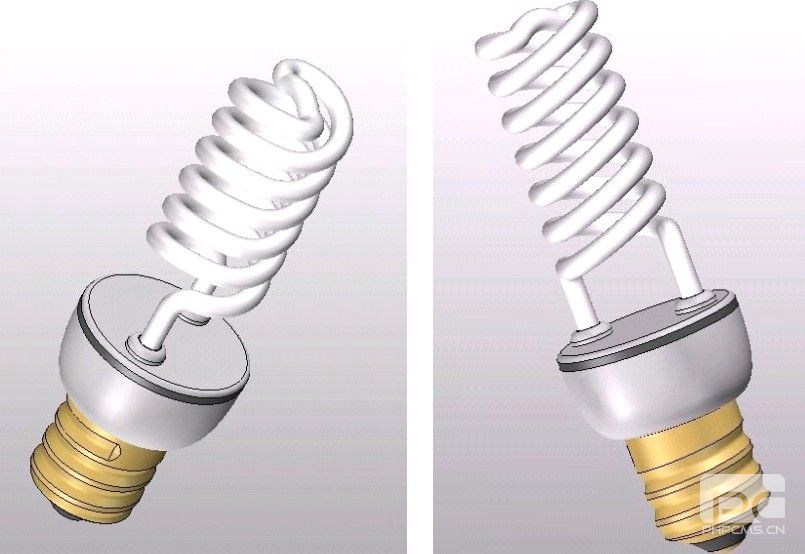

最后，点击视觉样式——面属性，为模型渲染你喜欢的颜色，便可以完成螺旋管节能灯的三维建模。如弹簧、冷却水路等相似的形状都可以借鉴螺旋管节能灯的三维CAD设计方法，对于正在学习3D设计的你，学会以一个功能举一反三，是提升三维CAD技巧非常好的办法。同时，对于节能灯行业的工程师，也欢迎一起学习、下载免费图纸，共同为中国的低碳节能做贡献。
