在机械设计中，二维绘图和三维建模一样重要。一张合适的机械图纸应能使制造商容易地掌握几何和制造信息。那么，如何有效地出图呢？我有7条建议给你！打开你的中望CAD并继续往下看！

1.      在设计中心重用现成的机械配件

在机械设计过程中，大量的机械零件会被不断地使用和重用。在这种情况下，你需要一个像设计中心这样的工具，它可以帮助你快速找到现有的图纸，并可预览和调用图纸中的图层、线型、块等的信息。要在中望CAD中打开设计中心面板，只需使用快捷键“Ctrl+2”。

    由于可以将各种文档化的机械元素从设计中心直接拖动到模型空间，因此在中望CAD中管理和重用零件文件对于机械设计师来说非常方便。这比一般的浏览目录再插入部件要快多了，是吧？

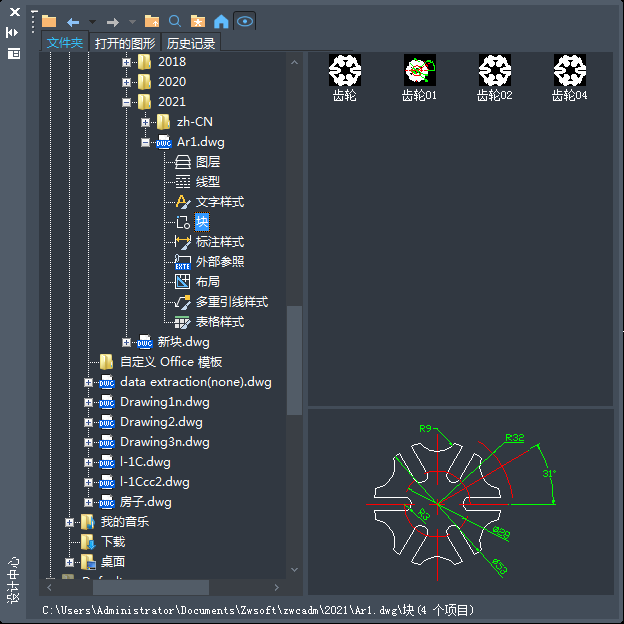

图1 可以在设计中心轻松重用机械图元

2.      调用工具选项板中已有的机械零件

顾名思义，工具选项板是你可以存储常用零件、图案填充、注释符号、绘图工具等的面板。例如，螺钉是常见的机械设计元素。通过“Ctrl+3”打开工具选项板后，可以将示例螺钉直接拖动到模型空间。此外，还可以将你设计的螺钉拖动和保存到工具选项板中，以供将来使用。使用此功能，你将发现插入零件和注释符号更加容易。

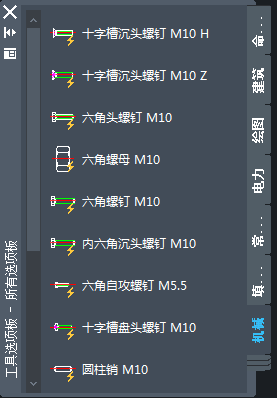

图2 使用工具选项板，调用和保存机械零件变得非常容易

3.      巧妙地挑选出机械元件

说到标注，我收到过这样的用户反馈，“在重新排列图纸中的元素之前，我需要删除某些类型的标注尺寸。我可以一次选择和删除它们吗？”这是一个很好的问题，因为我们都知道，一个接一个地去做会非常耗时，特别是对于机械设计来说，通常有无数的绘图元素，智能选择功能可以帮助你非常直观地选中想要的对象。

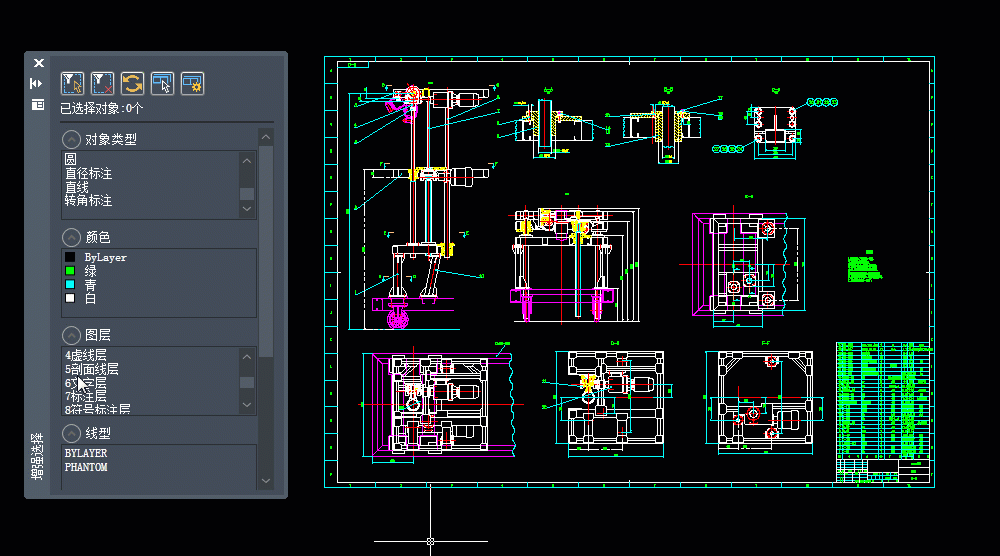

执行SMARTSEL命令后，智能选择选项板将出现，并显示当前图纸中所有对象的特性。然后你可以使用对象类型、颜色、图层等条件自定义过滤器，与过滤条件匹配的对象将立即在模型空间中亮显，这对快速选择非常有用。

4.      通过移动鼠标执行命令

同时，有些命令很长且名称相似，尤其是与标注相关的命令，例如对齐标注（DIMALIGNED）和角度标注（DIMANGULAR）。机械设计师每天都在使用，即使在动态输入的帮助下，它们也是”说起来容易拼写起来难”。除了记住他们的快捷键，还有其他简便的方法来使用标注命令吗？

答案是肯定的，多亏了便捷的智能鼠标功能，将鼠标手势与命令配对后，可以按住鼠标右键，同时将鼠标拖到不同方向以调用相应的命令。例如，我想在该零件上添加一些对齐尺寸，便设置向下轨迹以调用对齐命令，这样启动对齐标注来标注尺寸，只是一种习惯性的鼠标操作而已。

5.      用文字变线命令精确线切割字母

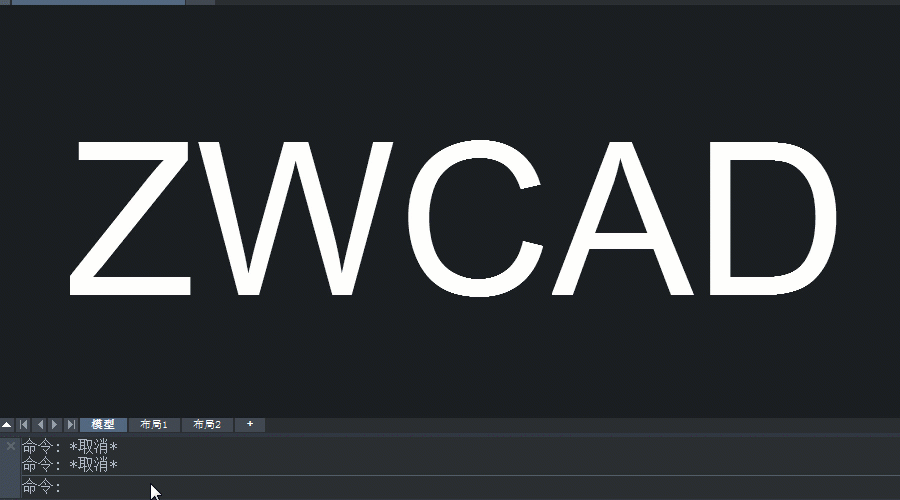

在机械设计中，你不时地需要进行线切割。如果你的线切割材料是字母的形状，文字变线命令（TXTEXP）正是你所需要的。使用它，只需单击一次，就可以将单行文字或多行文字分解为二维多段线，而不用费力地用样条线重新描绘它们。此命令可以帮助分解使用TrueType字体和Shape字体（.SHX）创建的文本对象。

6.      向机械图元添加注释性比例

正如我所提到的，机械设计师需要很多注释，通常是尺寸标注。虽然尺寸标注很有用，但在打印图纸时，如果视口的比例不同，则很难处理这些尺寸标注。

为了避免你手动调整其比例，我将介绍注释性比例功能推荐给你。将注释性比例添加到注释性对象（文本、引线、图案填充等）后，这些对象将自动根据每个视口的比例进行调整。当布局中的视口以不同的比例缩放时，注释性比例的便利就体现出来了。

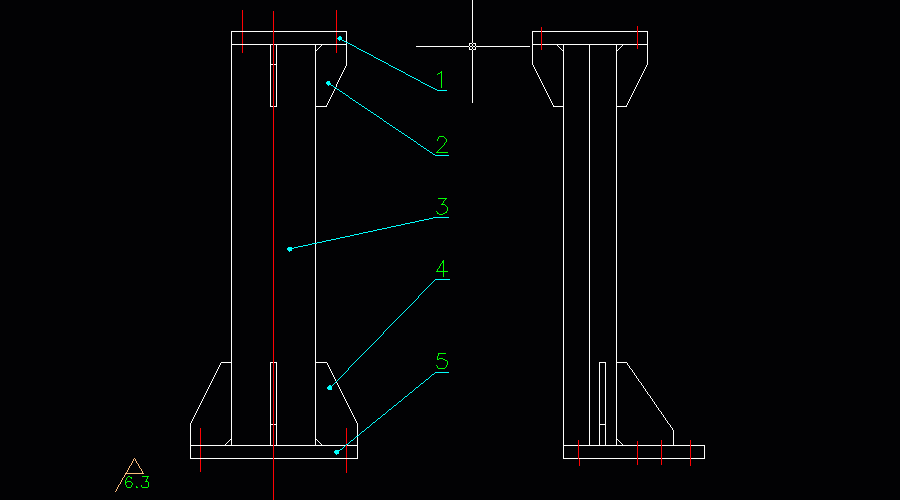

图3 机械零件有了注释性可以自动和缩放比例进行打印

7.      智能地在图框内打印机械对象

你可能习惯于创建多个图框，并在其中绘制不同的机械对象。然而，如果要一次把它们都打印出来的话，会让人很头疼，因为你需要一个接一个地选择它们。

幸运的是智能打印功能能够根据块、图层或散线（闭合矩形）自动识别图框。通过智能排列，你可以集中打印它们，也可以将它们转换为单页或多页的PDF文件，甚至可以将每个图框中的对象转换为单独的DWG文件。总之，智能打印不仅可以方便地进行打印，而且可以方便地管理图纸。

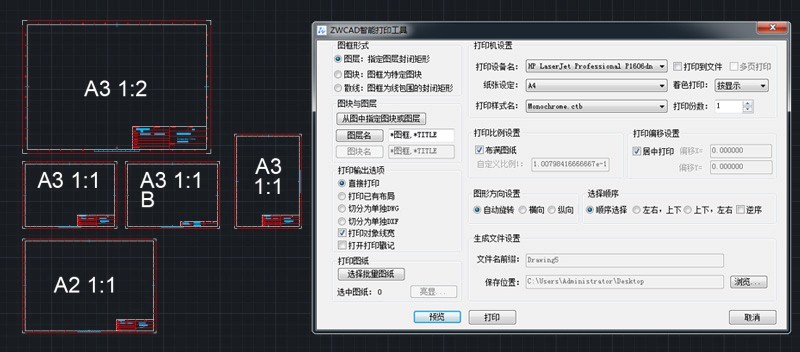

图4 智能打印命令可批量打印在图框内的机械对象

好了现在你已经了解了这7个技巧，机械设计对你来说是轻而易举的。赶快来下载试用中望CAD 2021吧！你将会有更快更流畅的体验。
