3DOne玫瑰花小课件:创意之花寒冬绽放

经验技巧 2015-12-03 08:48:24 5549
返回

STEAM教育已经逐渐被越来越多的学校所推崇,目前处于科技前沿的3D设计打印技术也走进了中小学的课堂。使用面向中小学的三维设计打印软件3DOne,将头脑中的创意灵感设计出来,能够锻炼空间思维能力。这次我们就来设计一朵玫瑰花,打印出来后可以装饰,也可以送给父母老师。在萧瑟的寒冬里,百花凋零,然而你的创意之花显得特别美丽。

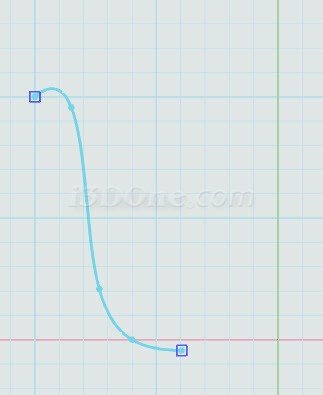

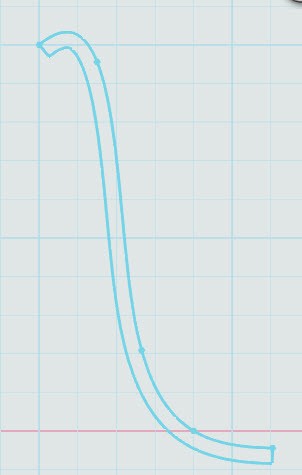

1 、选择”草图绘制” 绘制草图.png,点击“通过点绘制曲线” 绘制曲线.png功能,绘制图示曲线,点击左上角的确认按钮.png确定。

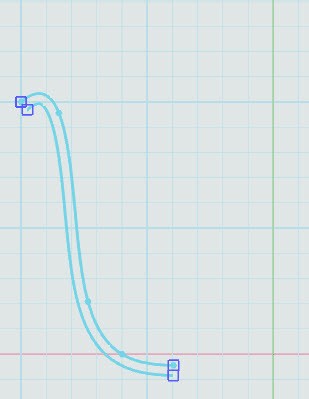

2、不要退出草图模式,选择“偏移曲线”偏移.png功能,把曲线偏移“2”的距离,然后点击确认按钮.png确定。






3、选择“草图绘制”绘制草图.png,点击“直线”直线.png功能, 连接连个端点位置,点击确认按钮.png确定,退出草图功能。






4、选择“特征造型”,点击“旋转”功能,选择图示位置为轴A,结束角度为“180”度,点击确定(白).jpg确定。

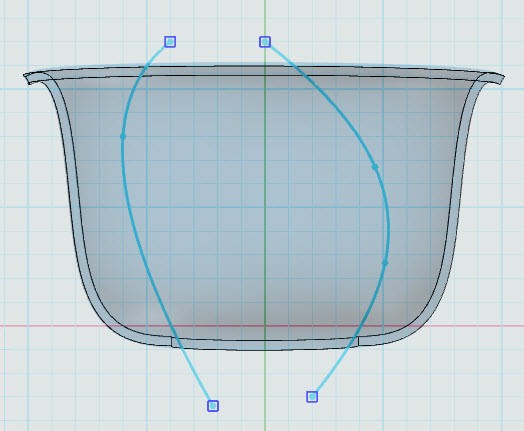

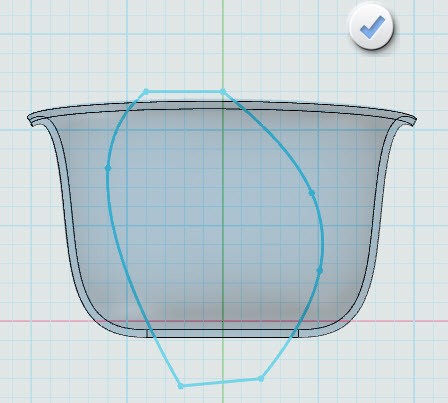

5、选择“草图绘制”绘制草图.png,点击“通过点绘制曲线” 绘制曲线.png功能, 绘制图示曲线,然后选择“直线”功能,连接两个端点:



5-1.jpg    5-2.jpg



6、选择“特征造型”,点击“拉伸”功能,拉伸距离为“100”,然后一定要点击“交运算”,点击中间的小勾完成 ,完成了一片花瓣。

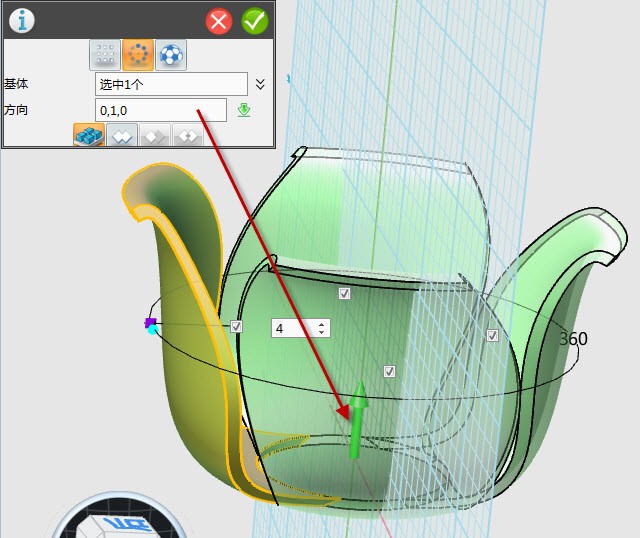

7、 选择“基本编辑”基本编辑.png,点击“阵列”阵列命令.png功能,整列四瓣花瓣,轴向为中心的轴“0,1,0”点击小勾完成。

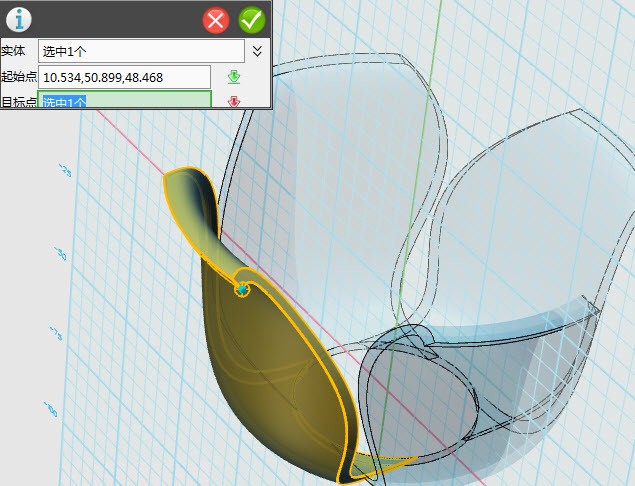

8、选中一瓣花瓣,然后按住“CTRL+C”复制花瓣,起始点和终点选为一个点,然后点击中间的小勾完成。

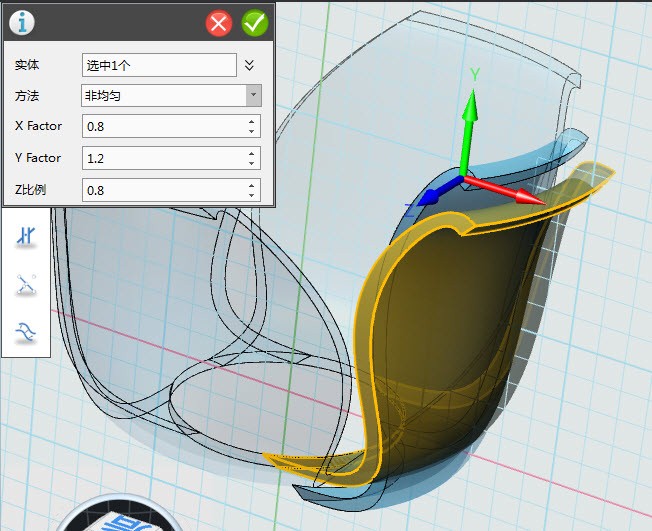

9、 选择”基本编辑”基本编辑.png ,点击“缩放”缩放.png命令,选择之前复制的那个实体,选择“非均匀”缩放,然后输入各个缩放比例。

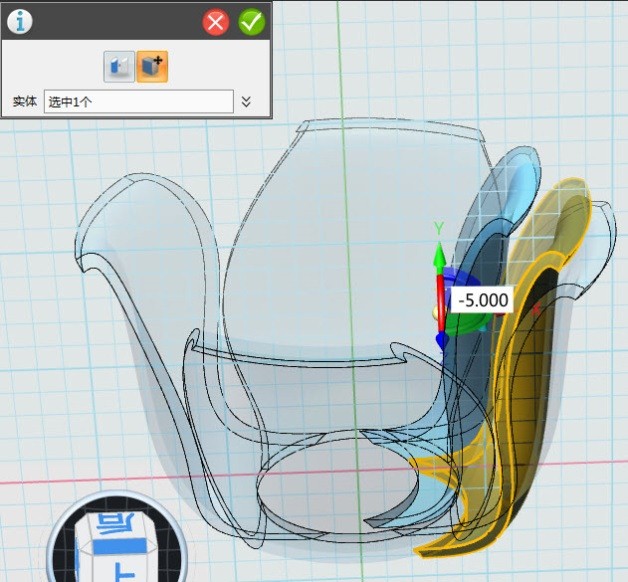

10、选择实体,单击左键使用“移动”移动.png功能,拖拽花瓣到图示位置。



10-1.jpg    10-2.jpg

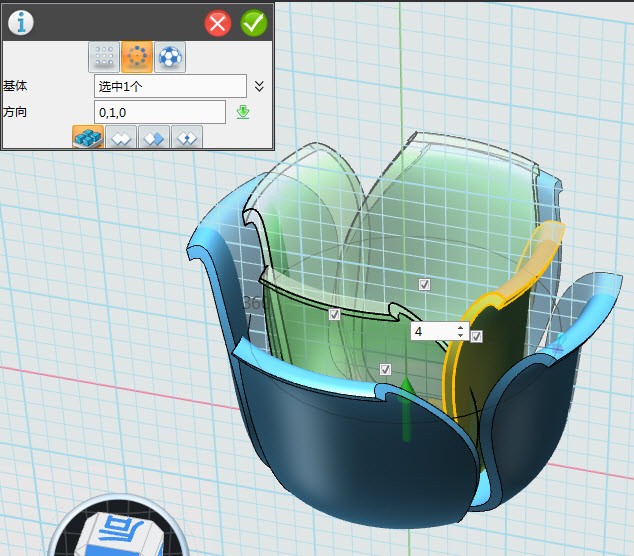

11、跟之前第七步的方法,使用“阵列”阵列命令.png功能,旋转整列第二层花瓣。

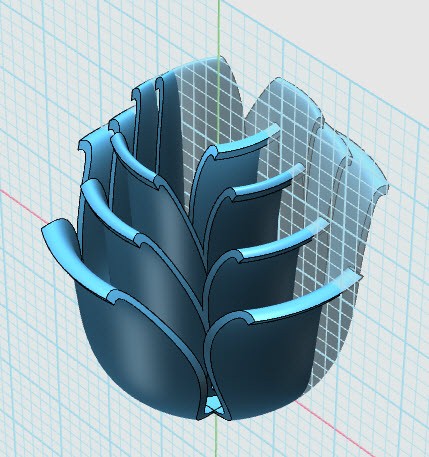

12 、然后使用第8,9,10,11的步骤,绘制第三层花瓣,第四层花瓣,最中心可以只保留两瓣花。

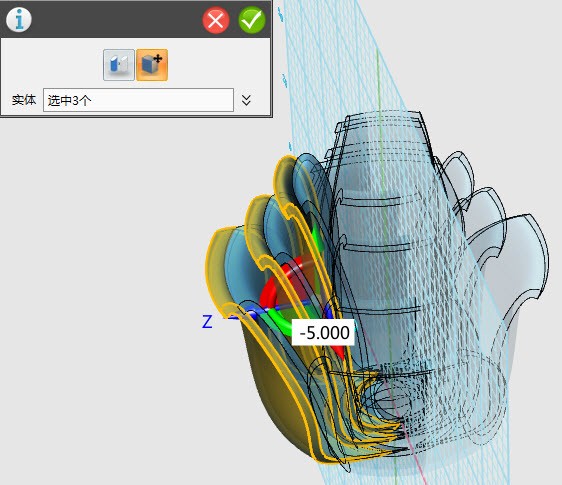

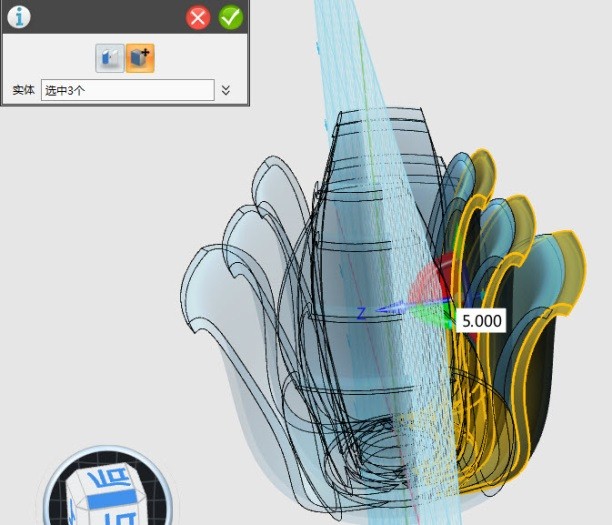

13、 按住“CTRL”键选择图示三片花瓣,左键点击“移动”移动命令.png命令,拖拽一个尺寸,让花瓣错开,点击中间的小勾完成。

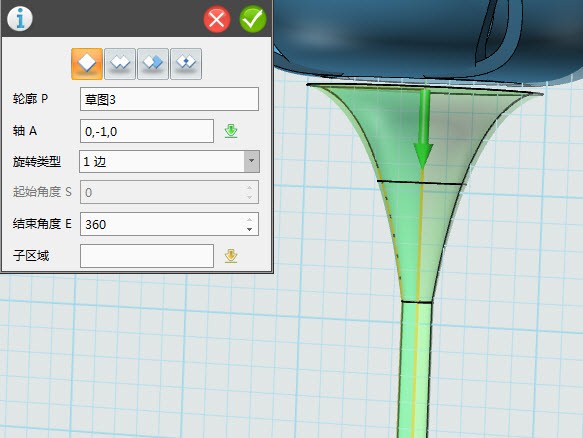

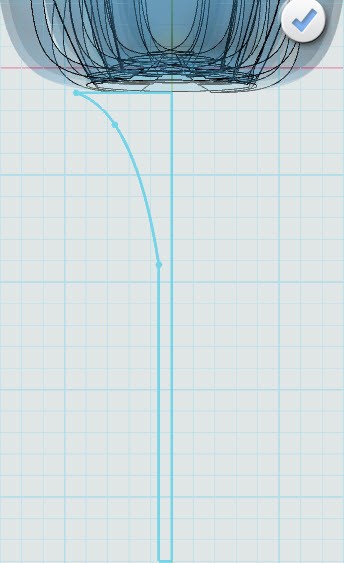

14 、选择“草图绘制”绘制草图.png,点击“通过点绘制曲线” 绘制曲线.png命令,绘制底座花枝。然后通过“特征造型”特征造型.png里的“旋转”旋转命令.png命令,旋转360度做成花枝。

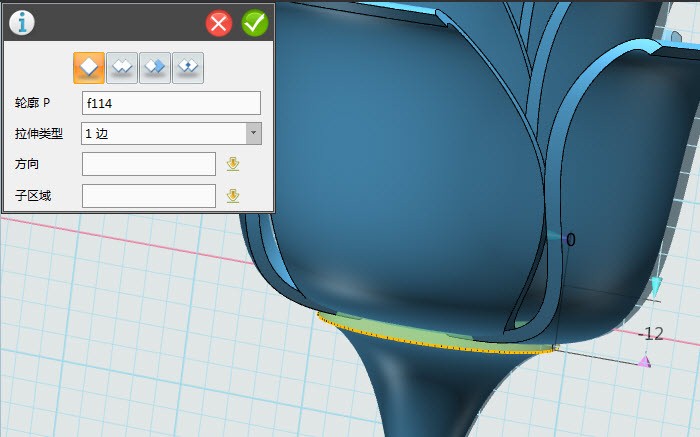

15、选择“特征造型”特征造型.png ,点击“拉伸”拉伸命令.png命令,在花枝顶头绘制一个圆柱:






16、 选择“组合编辑”组合编辑命令.png功能,把圆柱和所有的花瓣合并起来,因为最后花瓣和花枝,我们是分开打印的。

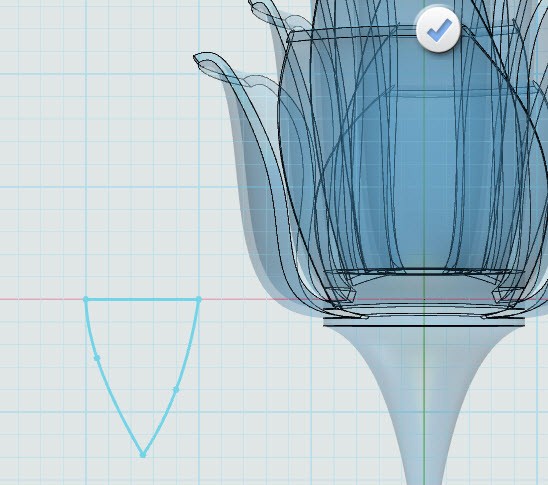

17、选择”草图绘制“绘制草图.png,点击“通过点绘制曲线” 绘制曲线.png功能,绘制图示的花叶,点击中间的小勾完成,退出草图。

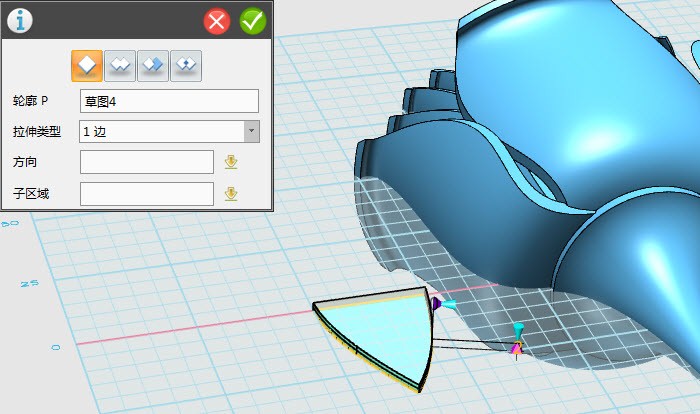

18、选择“特征造型”特征造型.png ,点击“拉伸”拉伸命令.png,拉伸出一片叶子。

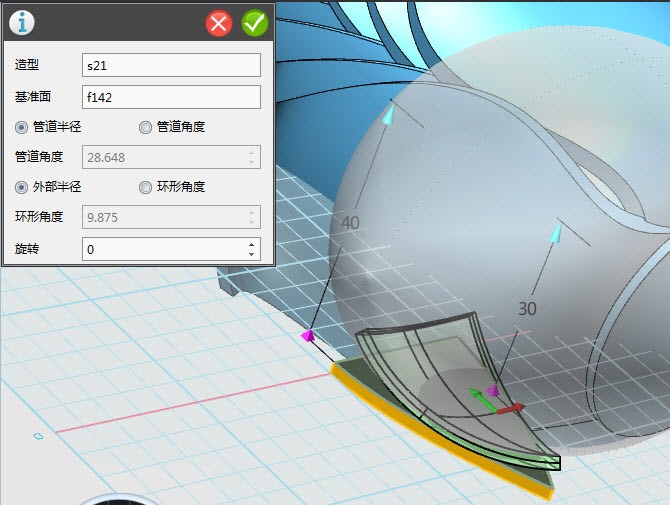

19、选择“特殊功能”特殊功能命令组.png,点击“圆环折弯”圆环折弯.png功能,折弯花叶。

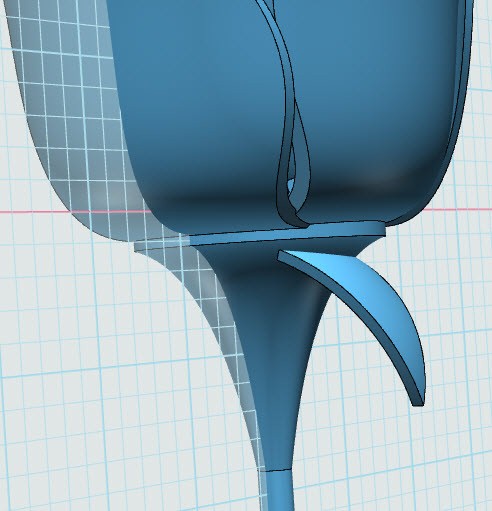

20、左键选择花叶,然后选择“移动”移动命令.png命令,把花叶拖拽到图示位置。

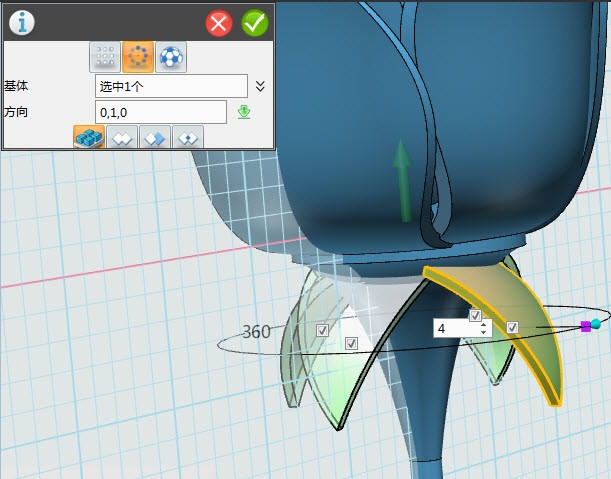

21、选择“基本编辑”基本编辑.png,点击“阵列”阵列命令.png功能,把花叶整列成4个,方向选择的时候可能不太好选,我们可以按ctrl+F把图形转变成线框模式下选择方向。

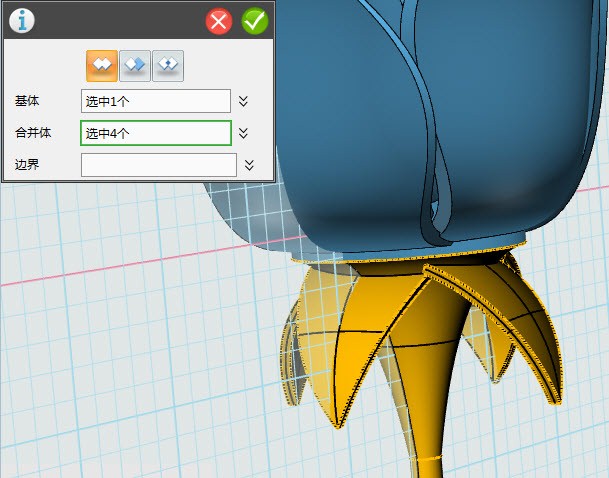

22、选择“组合编辑”组合编辑命令.png功能,把花枝和花叶合并起来。

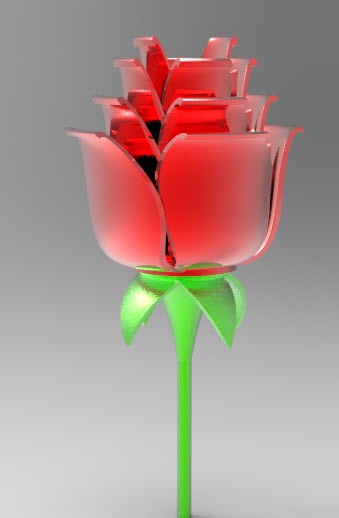

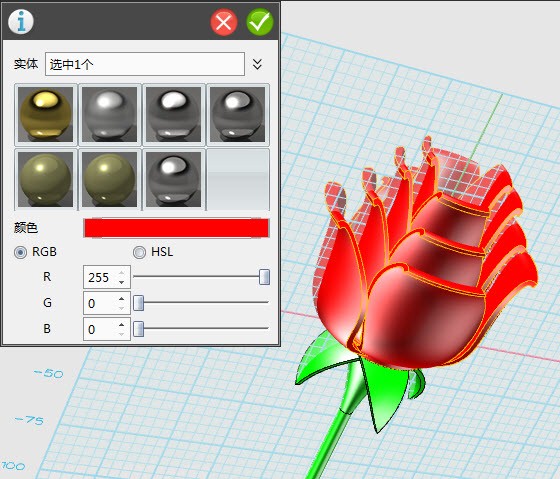

23、这样整个花就搞定了,我们可以使用“材质渲染”材质渲染命令.png功能给花上色。









玫瑰花模型已经上传到社区官网,可到这里下载:http://www.i3done.com/model/56116.html#ad-image-0

大家自己动手动脑设计,将创意想法利用3DOne表现出来,既能激发大家对科技创新更加浓厚的兴趣,又能提高大家对多科知识的结合运用能力。更多有趣的3DOne模型的设计制作,可到社区官网www.i3done.com浏览相关教程。

对于设计完成的作品,大家可以上传到官网来参加“梦想实验室让创意成真:免费3D打印活动”哦!戳戳这里来瞅瞅:http://www.i3done.com/contest/show/20.html 。





3DOne免费下载及更多课程详情:www.i3done.com
