圣诞主题小课件:3DOne小铃铛

经验技巧 2015-12-01 11:42:26 4937
返回

随着科技飞速发展,中小学3D设计打印课程也迅速在全国开展起来。利用3D打印技术,我们可以轻松地制作出各种新奇有趣的小课件,相信大家经过了一段时间的学习后,已经掌握了使用3DOne的基本方法。圣诞节快到啦,商城餐厅都开始布置得更有节日气氛。想不想亲手设计制作一些小铃铛来装饰课室?通过使用3DOne这一面向中小学生的3D打印设计软件,进行几步简单的操作,漂亮精致的小铃铛就会在你手中诞生。






铃铛的设计分三步,绘制圆弧曲线、绘制长杆以及绘制装饰结,让我们来看看详细的步骤吧:



一.绘制圆弧曲线

1. 选择平面绘制区域,点击草图绘制绘制草图.png,选择圆弧命令圆弧.png,输入点1(0,0),点2(35,-35),半径44,如下图:

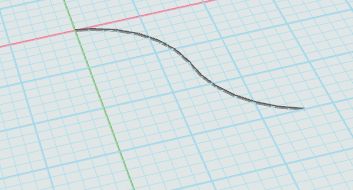

2.再次选择圆弧圆弧.png,输入点1(35,-35),点2(65,-75),半径49,最后到下图的效果:



2-1.png    2-2.png

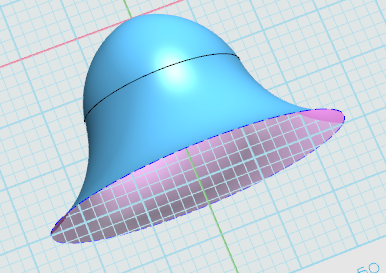

3.点击特征造型特征造型.png,选择旋转命令旋转命令.png,选中刚才绘制的造型,输入参数如图:



3-1.png    3-2.png





二.绘制长杆

1.选择平面绘制区域,点击草图绘制绘制草图.png,选择直线直线.png,输入点1(-35,35),点2(-35,-55),长度90,如图:






2. 选择平面绘制区域,点击草图绘制绘制草图.png,选择圆形圆形.png,输入圆心(0,0),半径4,如图:






3.点击特征造型特征造型.png,选择扫掠扫掠.png,选择圆形为轮廓,直线为路径,可得:



22-3-1.png    22-3-2.png



4,点击基本实体基本实体.png,选择球体球体.png,输入圆心(-0,-90,-0),修改半径为5,点击加运算,可得:



22-4-1.png    22-4-2.png



5.点击特征造型特征造型.png,选择圆角圆角.png,选择杆与球之间的线,输入半径5,可得:








三.绘制装饰结

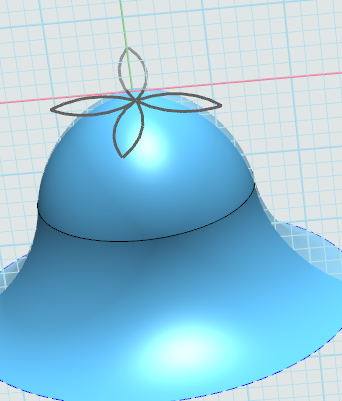

1.     选择平面绘制区域,点击草图绘制绘制草图.png,选择圆弧圆弧.png,输入数据如图所示:






2.     再选择直线直线.png,绘制如图方向,点击基本编辑基本编辑.png,选择镜像镜像.png,以绘制的圆弧曲线为实体,直线为镜像线,可得右下图,再选中直线按键盘Delete删除。





33-2-1.png    33-2-2.png

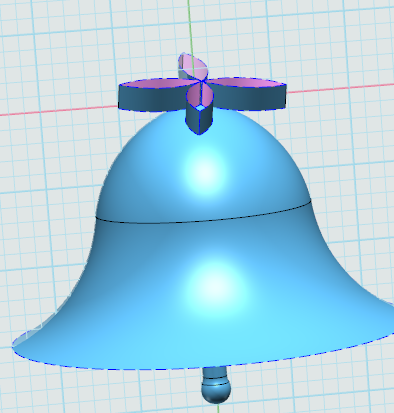

3.     选择特征造型特征造型.png里面的拉伸命令拉伸命令.png,选择刚才绘制的曲线,输入拉伸距离8,可得:

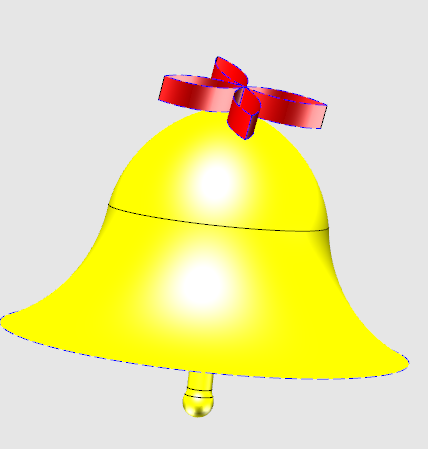

4.     点击材质渲染命令材质渲染命令.png,添加颜色,最终效果如图:






圣诞铃铛模型已经上传到社区官网,可到这里下载:http://www.i3done.com/model/56098.html#ad-image-0

大家自己动手动脑设计,将创意想法利用3DOne表现出来,既能激发大家对科技创新更加浓厚的兴趣,又能提高大家对多科知识的结合运用能力。更多有趣的3DOne模型的设计制作,可到社区官网www.i3done.com浏览相关教程。

对于设计完成的作品,大家可以上传到官网来参加“梦想实验室让创意成真:免费3D打印活动”哦!戳戳这里来瞅瞅:http://www.i3done.com/contest/show/20.html 。





3DOne免费下载及更多课程详情:www.i3done.com
