感恩节主题小课件:3DOne爱心扣

经验技巧 2015-12-01 11:42:57 5206
返回

在科技飞速发展的时代,中小学3D设计打印课程也迅速在全国开展起来。然而3D打印技术却不会仅是冷冰冰的创造,它更会帮助我们表达自己的关怀。感恩节就要到了,贴心懂事的我们,怎么会忘记在这个节日向为我们不断付出的父母和老师们,表达感恩之情呢?通过使用3DOne这一面向中小学生的3D打印设计软件,进行几步简单的操作,设计一个3D爱心扣,就能将自己的心意传达给劳累的父母,或是辛勤的老师。3DOne能将看不见摸不着的感情展现出来,更能将我们内心的创意和灵感呈现在大家面前,提升我们的创造力和动手能力。






下面就让我们来学习一下爱心扣的设计步骤吧:

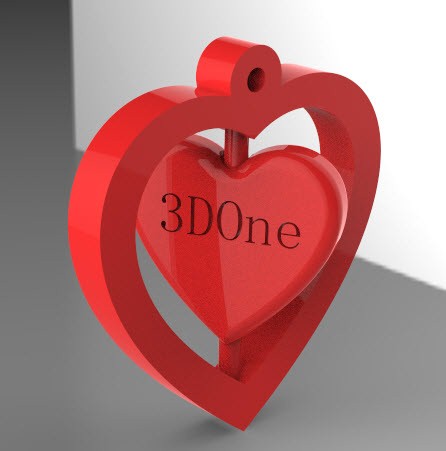

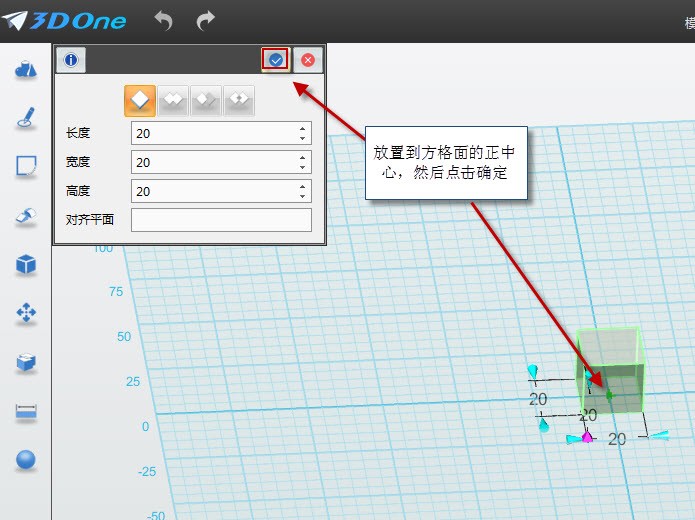

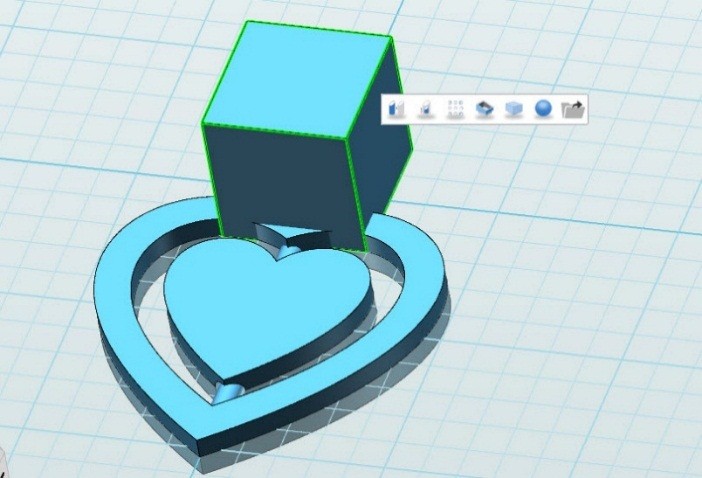

1 、点击“基本实体”基本实体.png,选择“六面体”功能六面体.png。在方格面正中心放置一个六面体,将长、宽、高均设置为20,点击确认按钮.png确定。这个六面体是一个辅助的体,用来创建爱心中间的圆柱。

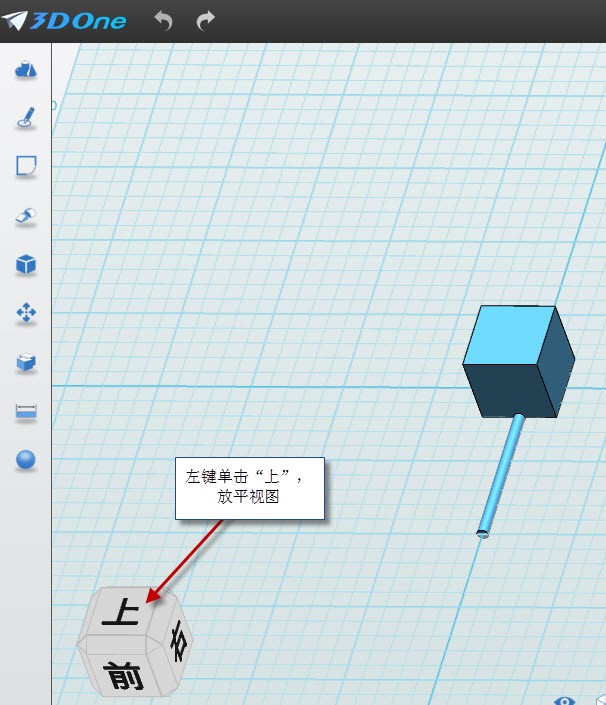

2、点击“基本实体”基本实体.png,选择“圆柱体”圆柱体.png功能,创建一个圆柱体。圆心选择中心点,一定要选择“对齐平面”,使得圆柱体垂直于六面体。输入长度“40”,半径“2.1”,输入完之后,点击确认按钮.png确定。接着点击“上”,放平视图。

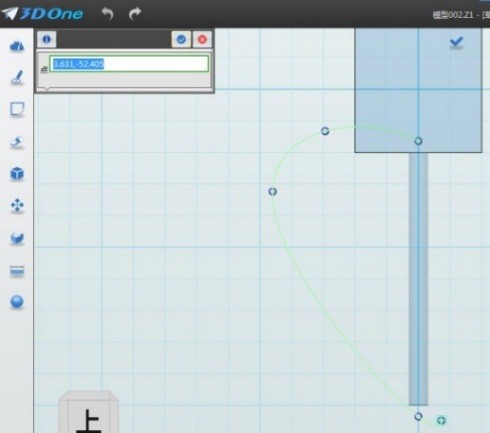

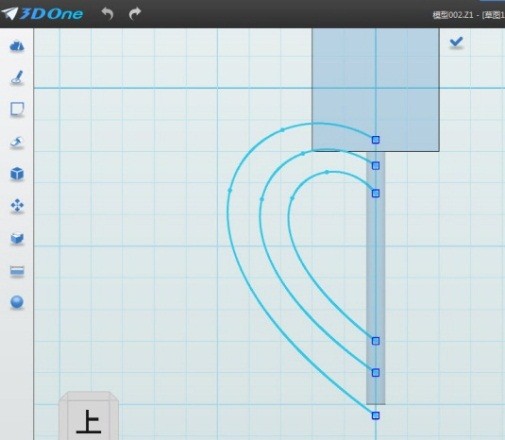

3、点击“草图绘制”绘制草图.png,选择“通过点绘制曲线” 绘制曲线.png功能。鼠标左键单击选择网格面,在图示位置插入点,绘制图示样条线,接着同理绘制其它的线型。

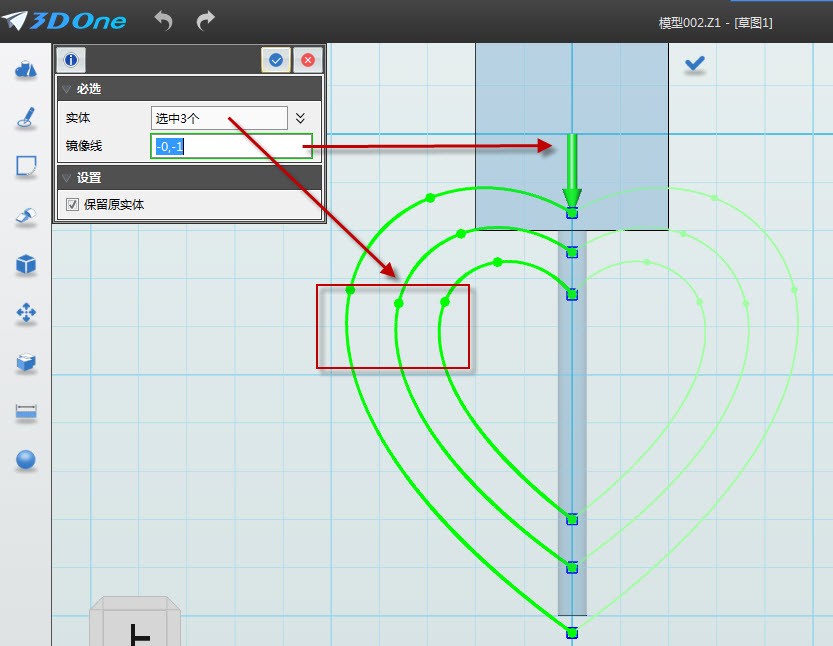

4、点击“基本编辑”基本编辑.png,选择“镜像”镜像.png功能。实体选择之前绘制的三条线,方向选择图示位置的向下的箭头,绘制完后,点击确认按钮.png确定。






5、点击“草图绘制”绘制草图.png,选择“圆形”圆形.png功能。绘制一个钥匙扣,在图示位置绘制两个圆。

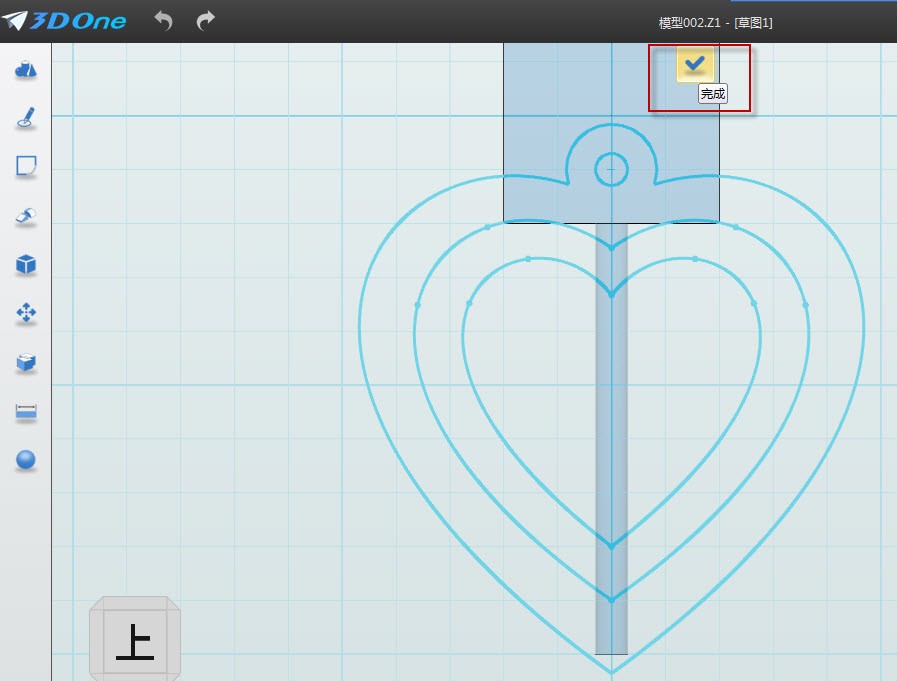

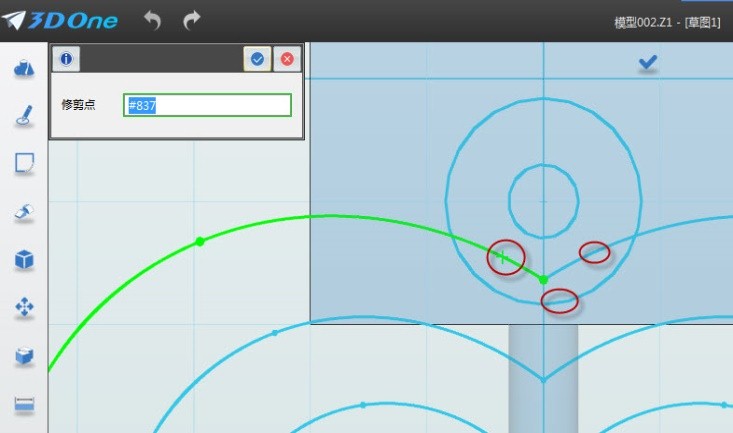

6、点击“草图编辑”草图圆角.png,选择“单击修剪”单击修剪.png功能,修剪编辑图形。单击图示点,成图示效果之后,点击确认按钮.png完成,退出草图。









7、 点击“特征造型”特征造型.png,选择“拉伸”拉伸命令.png功能,拉伸体选择之前绘制的爱心,在结束点E输入“3”毫米,并点击确定。






8、点击“基本编辑”基本编辑.png,选择“镜像”镜像.png功能,实体选择我们之前绘制的两个“心”,平面选择网格底平面。

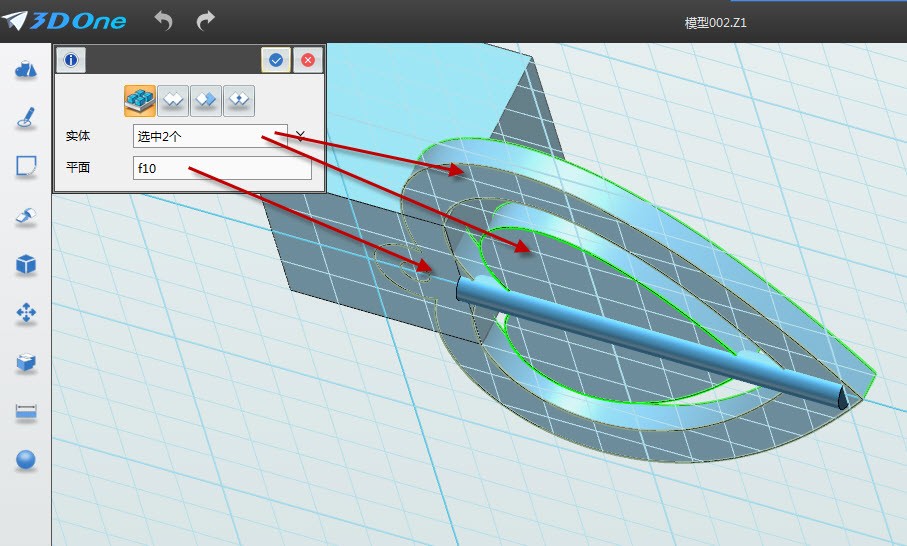

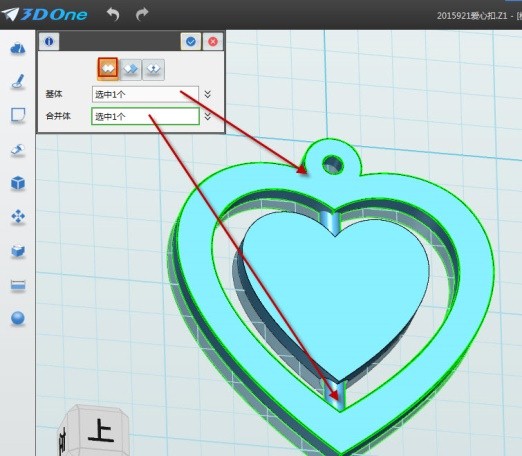

9、选择“组合编辑”组合编辑命令.png功能,合并两个实体。先把外面的两个心合并,同理合并里面的两个心。

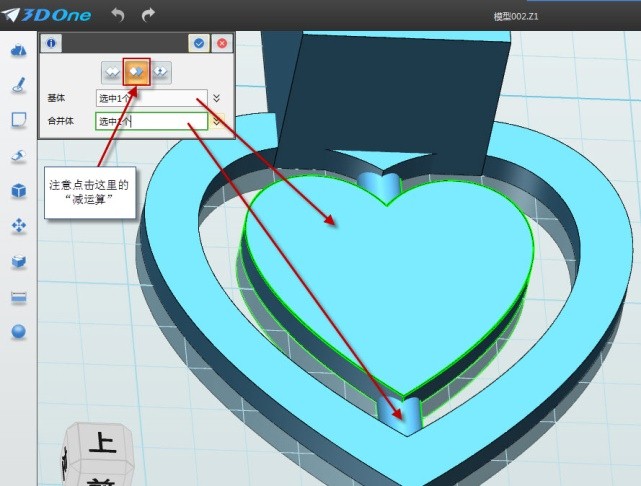

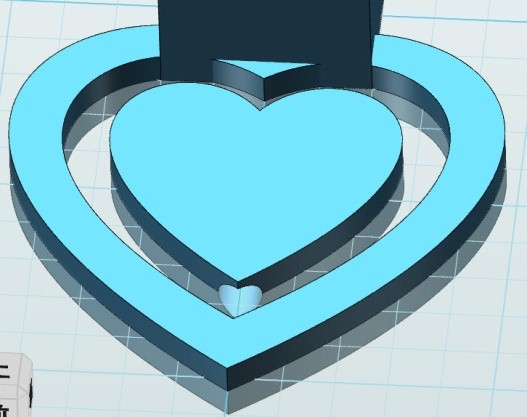

10、组合减运算,把中间的心挖空。选择中间的心,点击“减运算”,然后点击确定,把中间挖空。

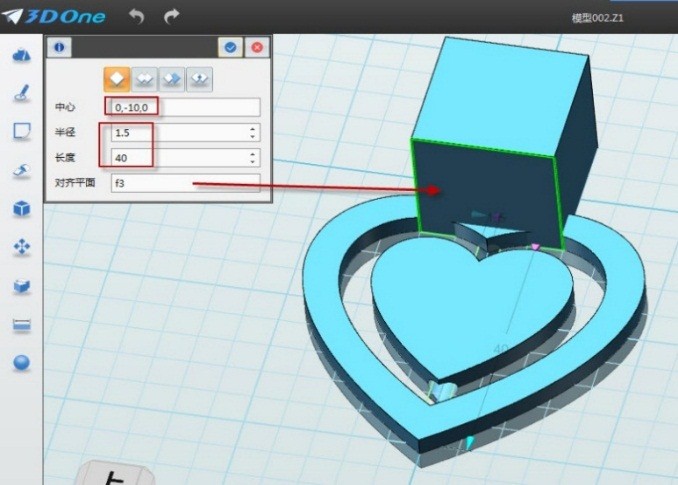

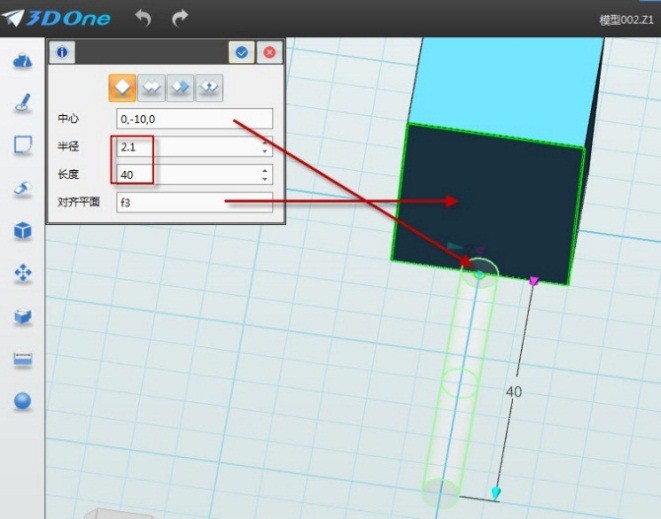

11、绘制中心圆柱,输入中心值“0,-10,0”,中间用逗号隔开。跟之前的圆柱绘制一样,选择对齐面,设置长度为“40”。输入完之后,点击确定,删除辅助体。选择大的六面体,然后按键盘上的“delete”键,即可把圆柱删除。









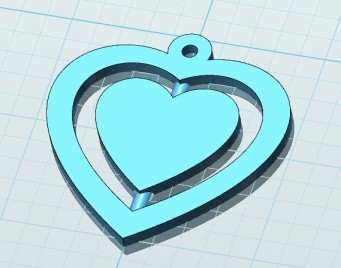

12 、删除后如图所示,接着组合外面的爱心与中心的圆柱。选择“组合编辑”组合编辑命令.png功能,选择“加运算”,选择外心,接着选择中心的圆柱,最后点击确定。

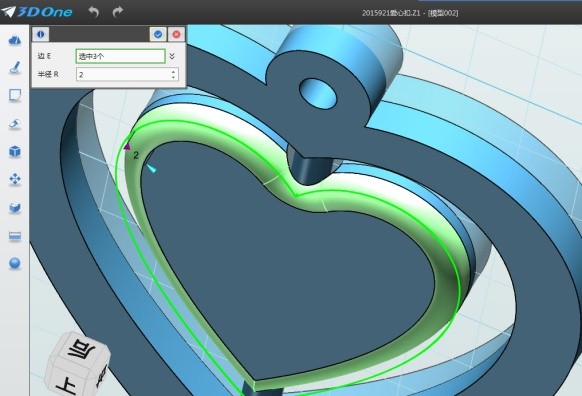

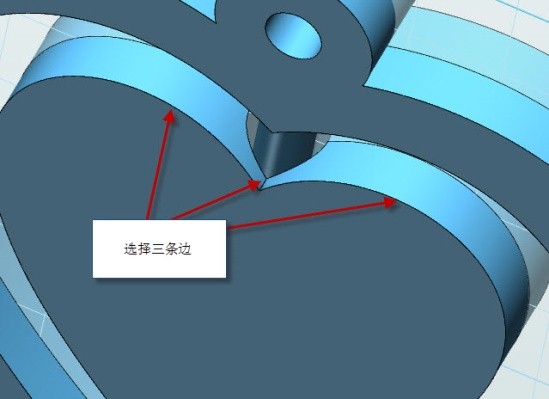

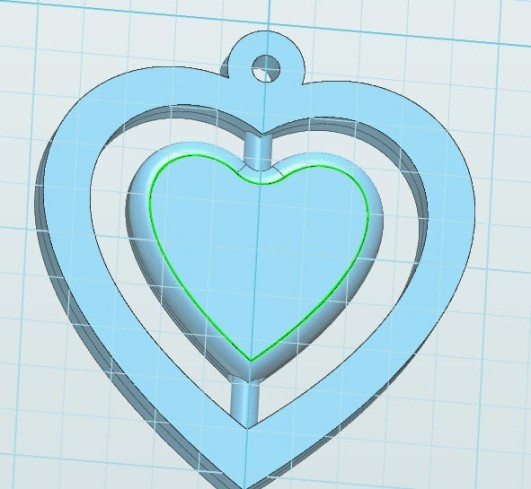

13、 点击“特征造型”特征造型.png,选择“圆角”圆角.png功能,选择正面的三条边,倒角确定,同理,把反面的中间圆心倒角。

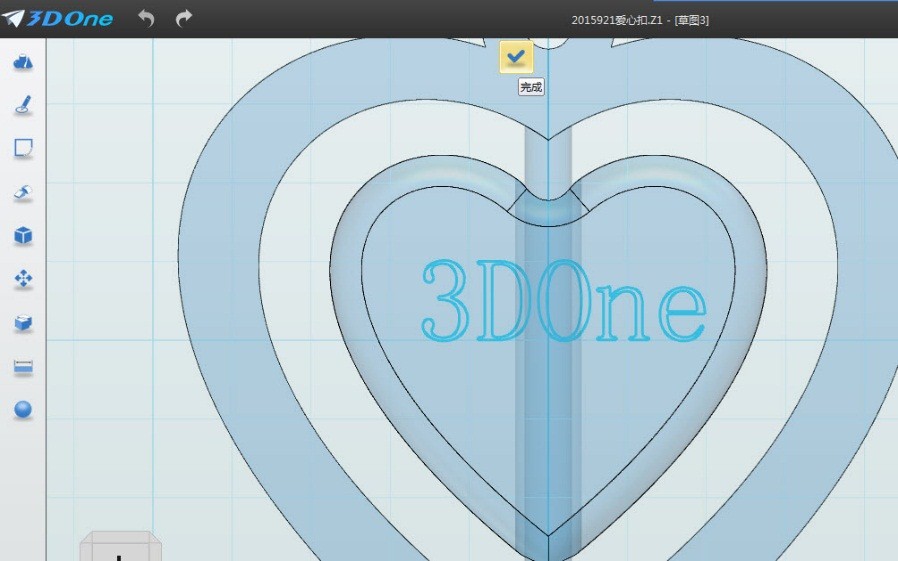

14 、最后一步刻字。点击“草图绘制”绘制草图.png,选择“预制文字”预制文字.png功能,选择中间的心的平面,点击“上”把视图摆正。

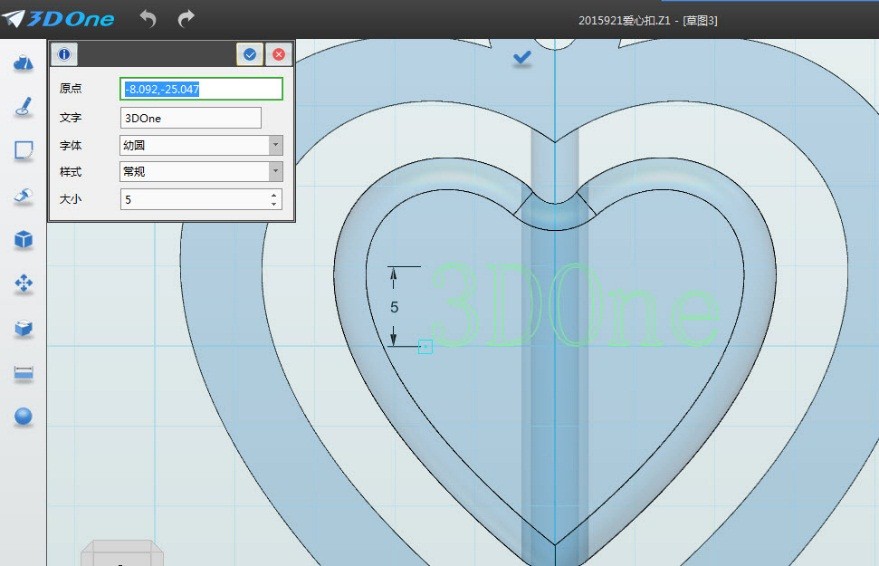

15、输入文字。可以写自己的名字,并调节文字大小,确定之后点击完成,退出草图。

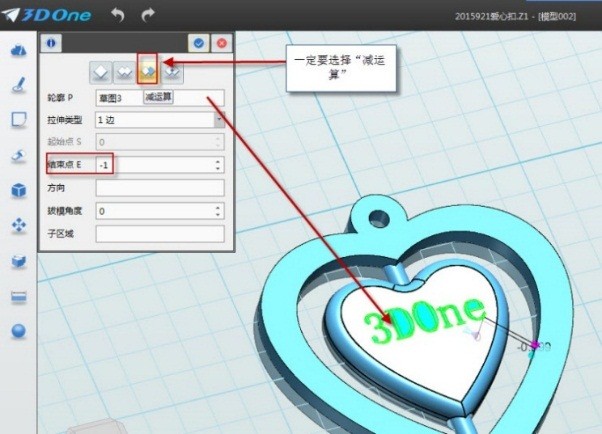

16、 拉伸刻字。点击“特征造型”特征造型.png,选择选择“拉伸”拉伸命令.png功能,轮廓选择之前写的字,然后在结束点输入“-1”,记住一定要选择“减运算”。最后,爱心扣就大功告成,可以进行3D打印啦!









这就是打印出来的爱心扣啦~美美哒~






用3DOne软件设计的爱心扣,经过3D打印后,就能直接送过父母老师啦。相信收到大家亲手设计的3D爱心扣,父母老师们一定很欣慰。爱心扣模型已经上传到社区官网,可到这里下载:http://www.i3done.com/model/55623.html#ad-image-0。大家自己动手动脑设计,将创意想法利用3DOne表现出来,既能激发大家对科技创新更加浓厚的兴趣,又能提高大家对多科知识的结合运用能力。更多有趣的3DOne模型的设计制作,可到社区官网www.i3done.com浏览相关教程。

对于设计完成的作品,大家可以上传到官网来参加“梦想实验室让创意成真:免费3D打印活动”哦!评选出来的每月最佳作品,可以免费3D打印!戳戳这里来瞅瞅:http://www.i3done.com/contest/show/20.html 。
