在机械产品中，螺丝是必不可少的紧固件。设计过程中，对于标准的螺丝，设计师可以直接从三维CAD软件的零件库中调取使用，但非标准的螺丝就需要设计师根据实际要求去重新设计绘制，而其中，螺纹就是最常用到的CAD设计命令。

螺纹旋合有三个参数非常重要：旋向、螺距、螺纹规格，内外的两个螺纹只有在这三个参数满足同时一致的前提下，才能进行装配。因此，设计螺纹所用的三维CAD软件也必须遵循这个原理来进行操作。

中望3D作为国内高性价比的专业三维CAD软件，为用户提供专业、高效便捷的操作体验。在创建螺纹方面，中望3D不但操作便捷，同时也完全符合螺纹设计的相关国内、国际的标准。

下面我们将向大家介绍下中望3D在螺纹设计方面的操作步骤以及相关注意事项。

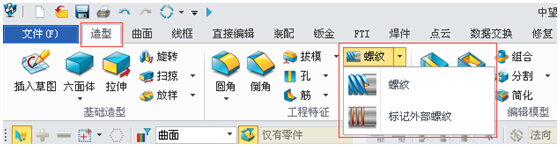

如图1所示，中望3D的螺纹生成操作命令是在“造型”模块中，其具有两个操作命令：“螺纹”和“标记外部螺纹”。

图1 中望3D螺纹命令界面

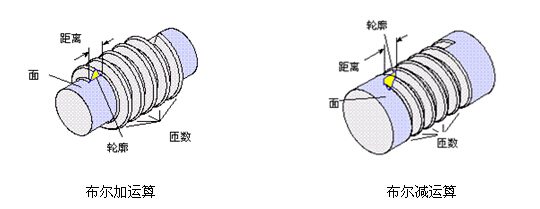

其中“标记外部螺纹”是在圆柱面上增加螺纹属性，三维实体里显示的是螺纹的贴图，这样可以减少一部分运算量，提高运行效率；而螺纹命令，是通过围绕圆柱面旋转一个闭合轮廓，并沿着其线性轴和方向创建一个螺纹造型特征，设计师们可以根据实际运用情况与基本体进行布尔运算，如图2所示，布尔加减运算所生成的效果也是所有不同的。

图2 操作螺纹命令时，布尔加减运算的不同效果视图

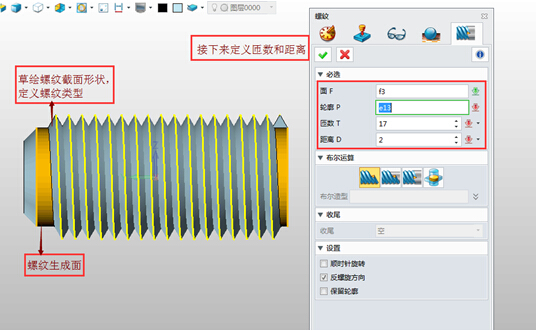

进行螺纹设计时，设计师可单击工具栏中“造型”模块的“螺纹”命令，系统则会弹出“螺纹对话框”，如图3所示，其操作原理与是其它常用的三维CAD设计软件一样，也是通过定义螺纹旋合的三要素（即旋向、螺距、螺纹规格）来生成螺纹的。不同的是，中望3D螺纹操作中参数的设计与其他三维CAD软件相比，要简便优化得多，这样设计师在操作过程中，就不会因为参数设计太过繁琐而容易出错。

图3 螺纹设置对话框

关于必选栏中的定义选项的真正意义和用途如下：

面F：选择圆柱面。

轮廓P：选择螺纹的轮廓。可选择一个草图、曲线、边或一个曲线列表，也可以单击右键，来制作一个曲线列表。此参数决定螺纹规格及类型。

匝数T：螺纹旋合圈数。

距离D：螺纹每圈的间距，也就是螺距P。

顺时针旋转：默认状态下是逆时针螺纹，如果选择此复选框则将改为顺时针螺纹。

反螺旋方向：定义螺纹拉伸轴向的方向，勾选后和当前的反向。

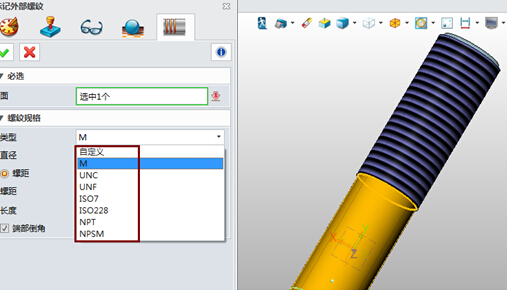

另一个操作命令“标记外部螺纹”，点击后即会弹出想对应的操作对话框，如图4所示。通过该命令创建的螺纹不具有三维实体的效果，而是以贴图的方式显示，但是在生成工程图的时候则会具有螺纹属性。

图4 标记外部螺纹设置对话框

螺纹规格的几个参数定义:

类型：生成螺纹的标准类型，注意这里默认的螺纹直径是圆柱的外径。

直径：圆柱的外径。

螺距：这里的参数是根据不同的标准自动生成的，若要设计非标零件可以自行设置参数。

需要强调的是：设计螺纹过程中，设计师一定要确定好螺纹的外径是否符合自己的要求，尤其是进行布尔加运算的时候。

中望3D所生成的螺纹，不管是实体3D螺纹还是虚拟的修饰性螺纹，都是按照国标、欧标等常用标准来进行生成的，是完全符合实际运用的螺纹。图5中即是修饰螺纹的效果图，红色方框标记的下拉菜单则为目前通用的标准。中望3D的标准化参数设计，代替了一大部分的自主参数设定，这种更加智能化的操作方式，不但操作起来更加便捷，也大大地提高设计师们的工作效率。

图5 修饰螺纹的效果图

综上所述，中望3D的螺纹设计具有实用、智能便捷、容易上手的操作特点，能帮助设计师大大降低特征出错的概率，提高设计效率。

三维CAD设计软件中望3d免费下载：https://www.zwsoft.cn/product/zw3d
