本文由广州第八十七中学的彭振建老师提供



两岸同心、夫妻同心、情侣同心。心与心的契合是无数种关系所追求的最高境界。这次利用圆形阵列设计一对同心杯,它是心心相连的象征,代表两岸同心,风雨无阻。借此给祖国献礼,祝愿祖国的明天更美好。





大家可以观察上图分析“同心杯”的构造,发现能利用其中一个“心杯”旋转出另一个“心杯”,而“心杯”可利用草图绘制后拉伸再抽壳即可,杯耳同样能利用草图拉伸后位置调整后切割完成。整个绘制过程将一步步为大家展示,有更好的方法请不吝指教,谢谢。

一、“心形”草图的绘制与拉伸

1、点击:草图绘制→圆形





2、绘制三个圆:圆心分别是(0,25)、(0,-25)、(-50,25),半径为25mm






3、利用圆弧工具勾勒心房:草图绘制→圆弧,选取点(-75,25)、(0,-50)、半径100mm









4、修剪多余曲线:草图编辑→单击修剪












5、草图倒圆角:草图编辑→链状圆角→完成得到封闭图形












6、草图拉伸:特征造型→拉伸→100mm(根据初中杯子直径与高度的相等关系)












二、 “心形”杯耳的绘制

1、心形”草图绘制:绘制两个半径20mm的圆形,按图绘制两段圆弧












2、修剪多余的曲线得下图






3、倒圆角:草图编辑→链状圆角(半径:4mm)






4、拉伸得实心“心形”






5、抽壳“心形”得到杯耳(注意选择两个开放面)









6、“心形”杯耳的圆角修饰:特征造型→圆角(1mm)
















三、“心形”杯耳的移动

1、动态移动:YZ轴方向旋转90°

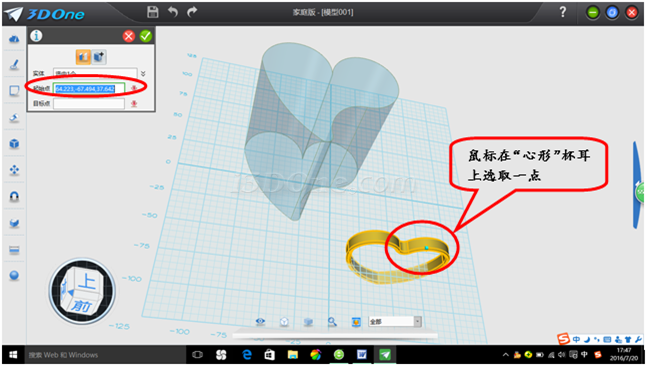

2、点到点移动将“心形”杯耳移动到杯子上












3、根据自己的喜好利用移动、缩放等工具对“心形”杯耳进行调整得到下图








四、“心形”杯的成型

1、“心形”杯的倒圆角(5mm)






2、“心形”杯的抽壳(选择一个开放面)









3、“心形”杯内外倒圆角修饰












五、“心形”杯耳的裁剪

1、 剪裁线的绘制:草图绘制→参考几何体












2、“心形”杯耳的分割:特殊功能→实体分割→删除















六、“同心杯”的圆形阵列

1、圆形阵列辅助圆柱:半径5mm、高度110mm、中心(0,0,0)

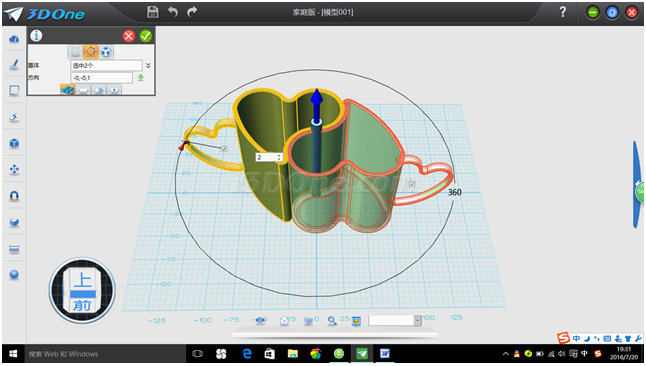

2、圆形阵列:基本编辑→阵列→圆形阵列→√→删除辅助圆柱体











七、“同心杯”的渲染









至此,一个装满对祖国满满爱意的同心杯制作完成。如果你也有想要珍惜的人或者物,不如动手做一份特别的礼物送给ta!
