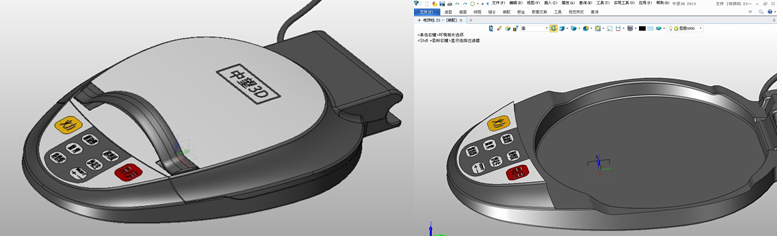

上一期已经跟大家分享了电饼铛的大体轮廓建模，今天教大家如何用中望3D快速地完成电饼铛的底座三维CAD设计，结合中望3D人性化的功能指引和独创的混合建模技术，初学三维CAD设计的你，也可以轻松完成复杂的三维CAD图纸作品。完整的电饼铛三维CAD图纸，包括主体轮廓、底座、盖子，都可以在中望3D技术交流区免费下载（https://www.zwsoft.cn/）。

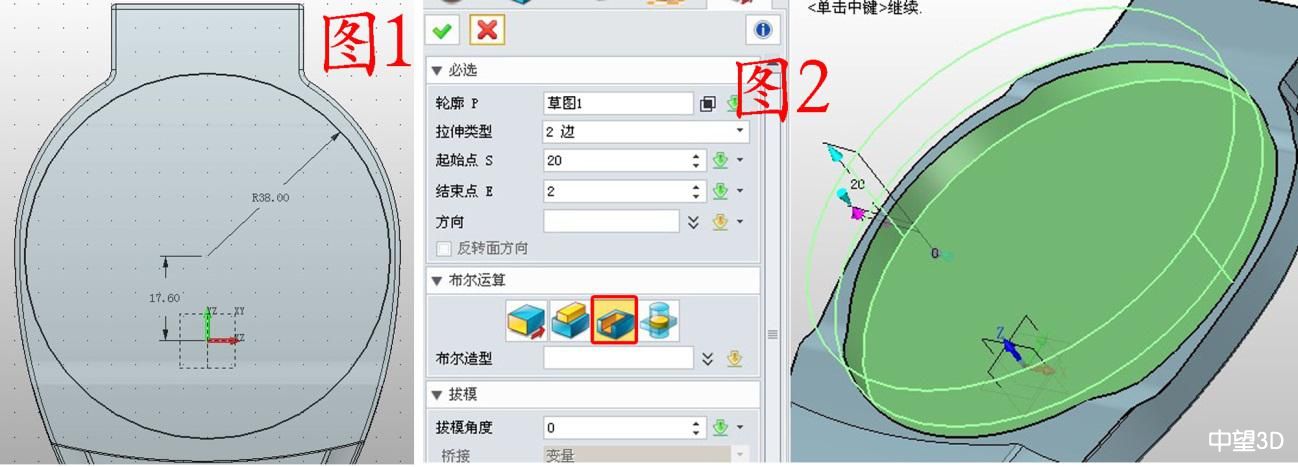

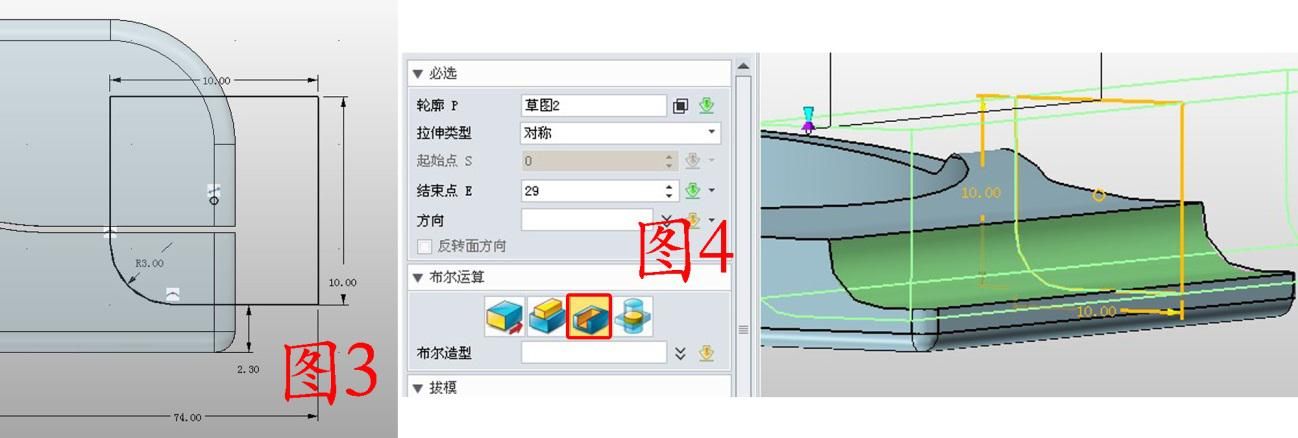

        2. 在YZ面插入草图2，绘制图3所示的图形，注意绘制完成后将有圆角部分的线连接成整体，这样拉伸出来比较美观；用拉伸的减运算拉伸草图2，如图4。

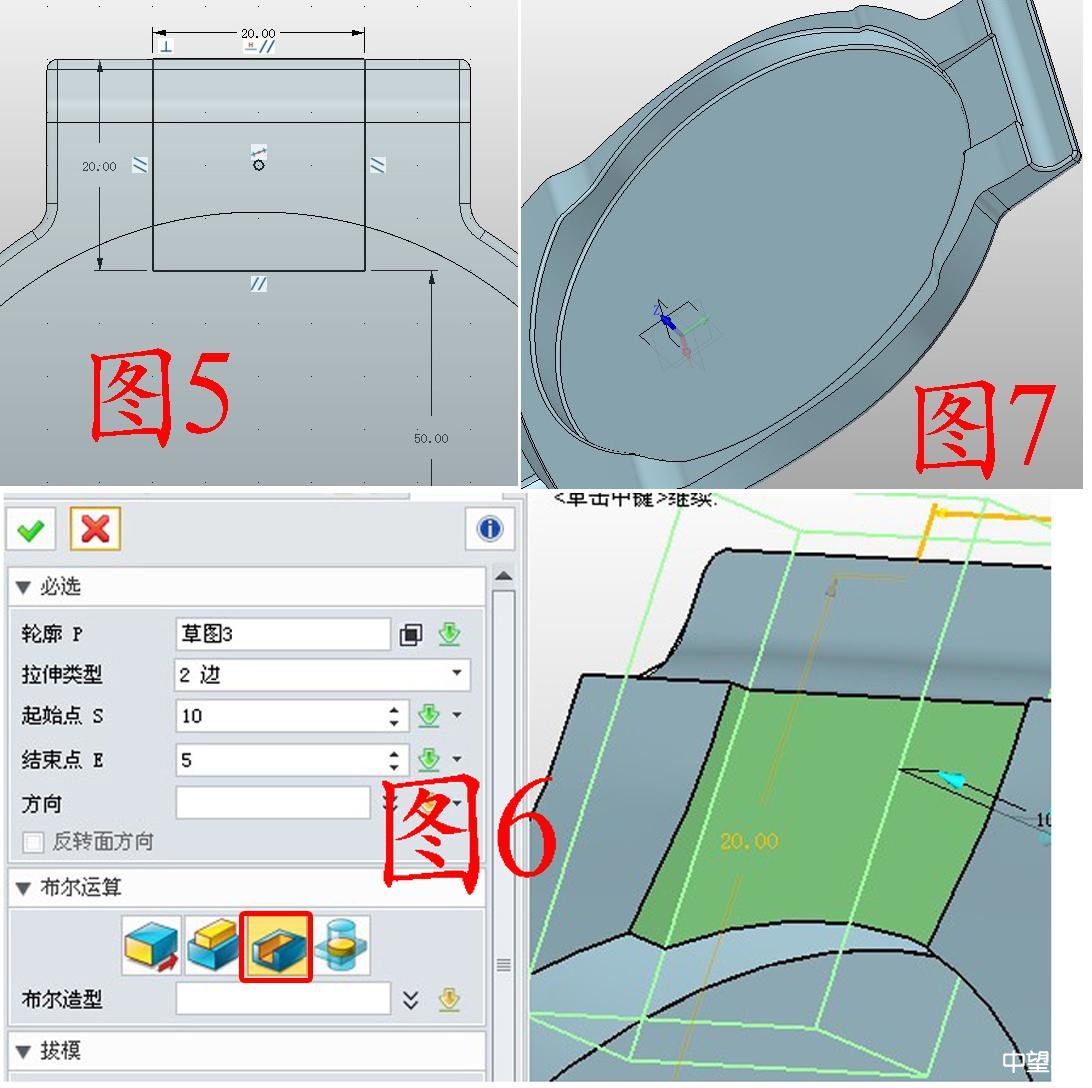

       3. 在XY面插入草图3，绘制图5所示的矩形；还是用减运算拉伸草图3，如图6；将边缘部分做圆角，如图7。

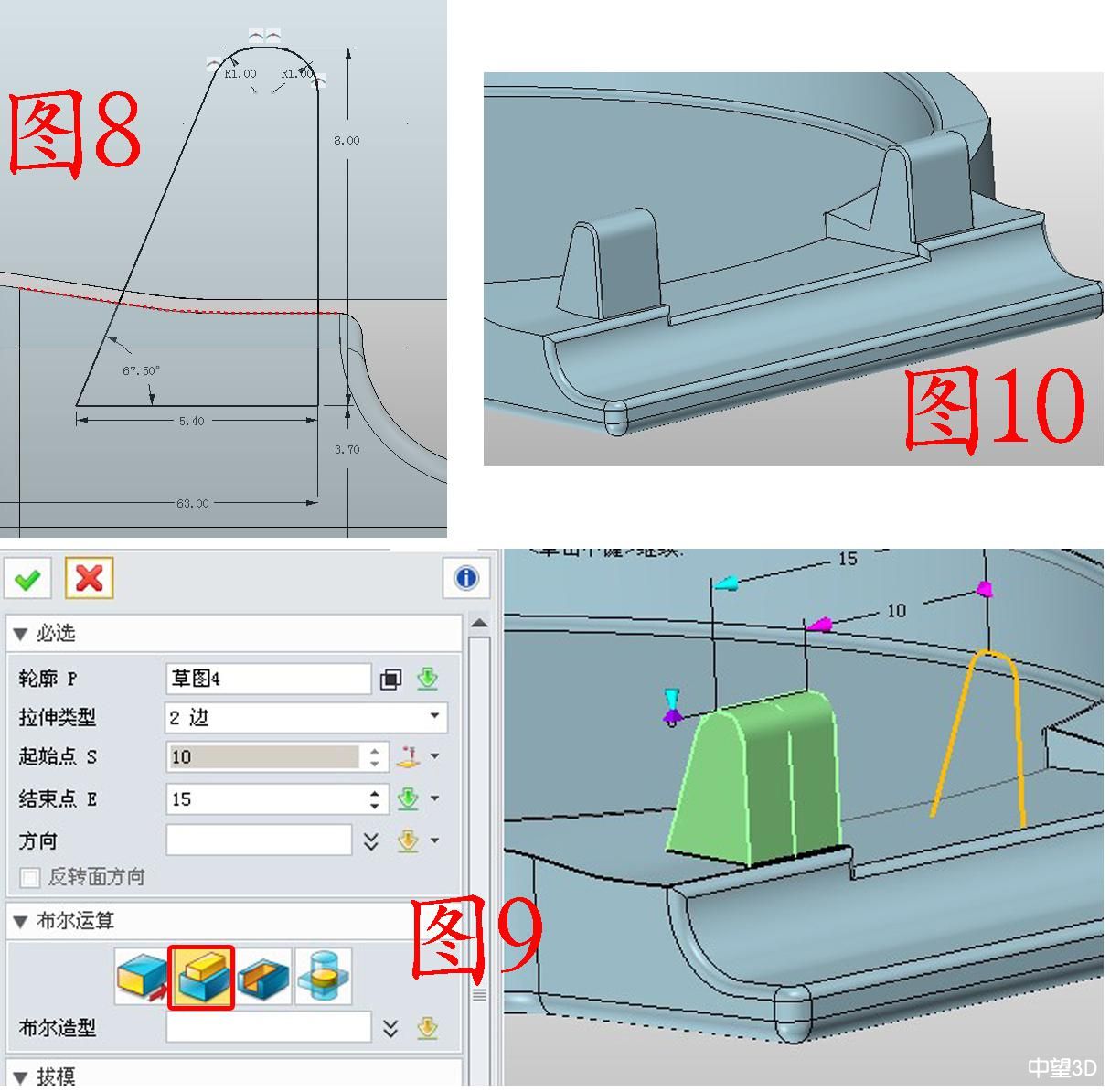

       4. 在YZ面插入草图4绘制图8所示的图形，还是要注意连接曲线；点击拉伸——加运算，拉伸草图4，注意，在“保留轮廓”前打勾；同理再次拉伸草图4，成对称造型，此时将保留轮廓”前的勾去掉，再在边缘做圆角处理，如图10。


       5. 在YZ面插入草图5，绘制图11所示的圆，参数如图；用减运算拉伸草图5，注意，“起始点”可以用捕捉的方式获取（在作图区右击“目标点”，将鼠标放在起始部位点击即可），还是保留轮廓，做另一侧的拉伸，如图12，此时“结束点”是13，要记住13这个数据，因为后面还要用到，当然是其他适当的数字也可以，不过后面要和后面涉及到的一个参数一致。

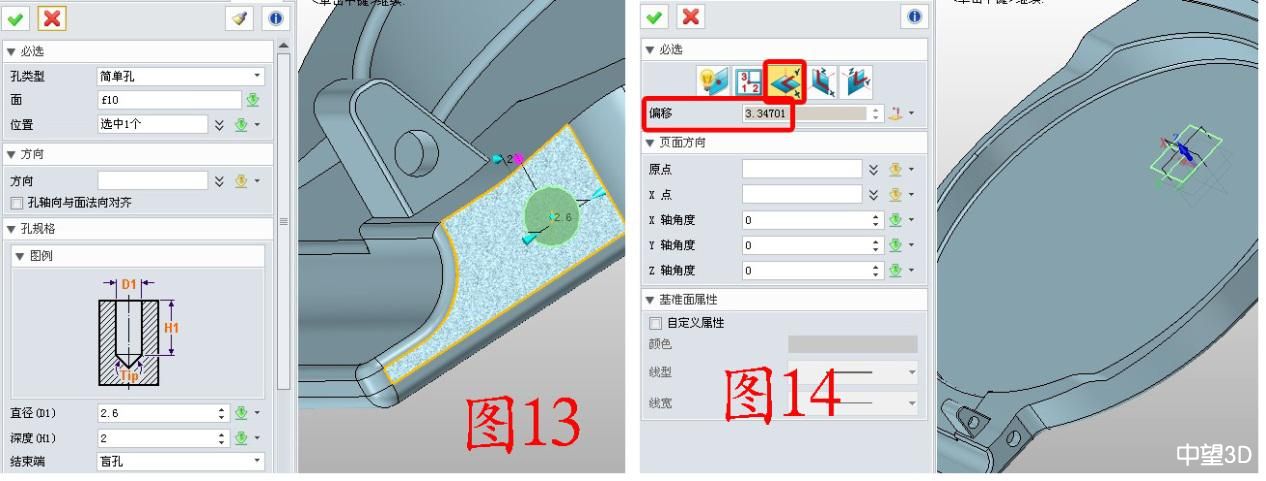

       6. 点击造型——孔，在图13所示的位置打孔，参数如图13；插入XY基准面，“偏移”数据用捕捉的方式获取，此时右击作图区，选择“曲率中心”将鼠标放在孔的边缘，点击即可获得参数，如图14。

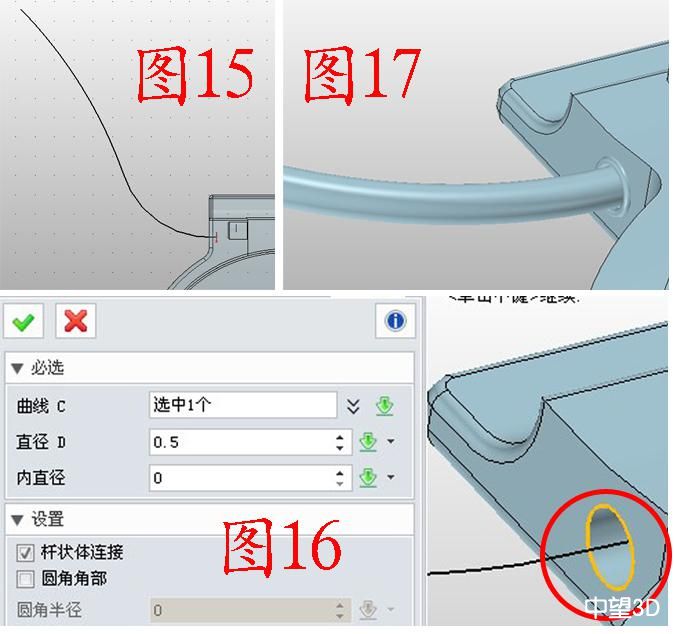

       7. 在基准面上插入草图6，绘制图15所示的样条曲线；点击造型——杆状扫掠，曲线选择孔的边缘（图16红圈所示），直径为0.5；同理，将草图6也用杆状扫掠处理，效果如图17。

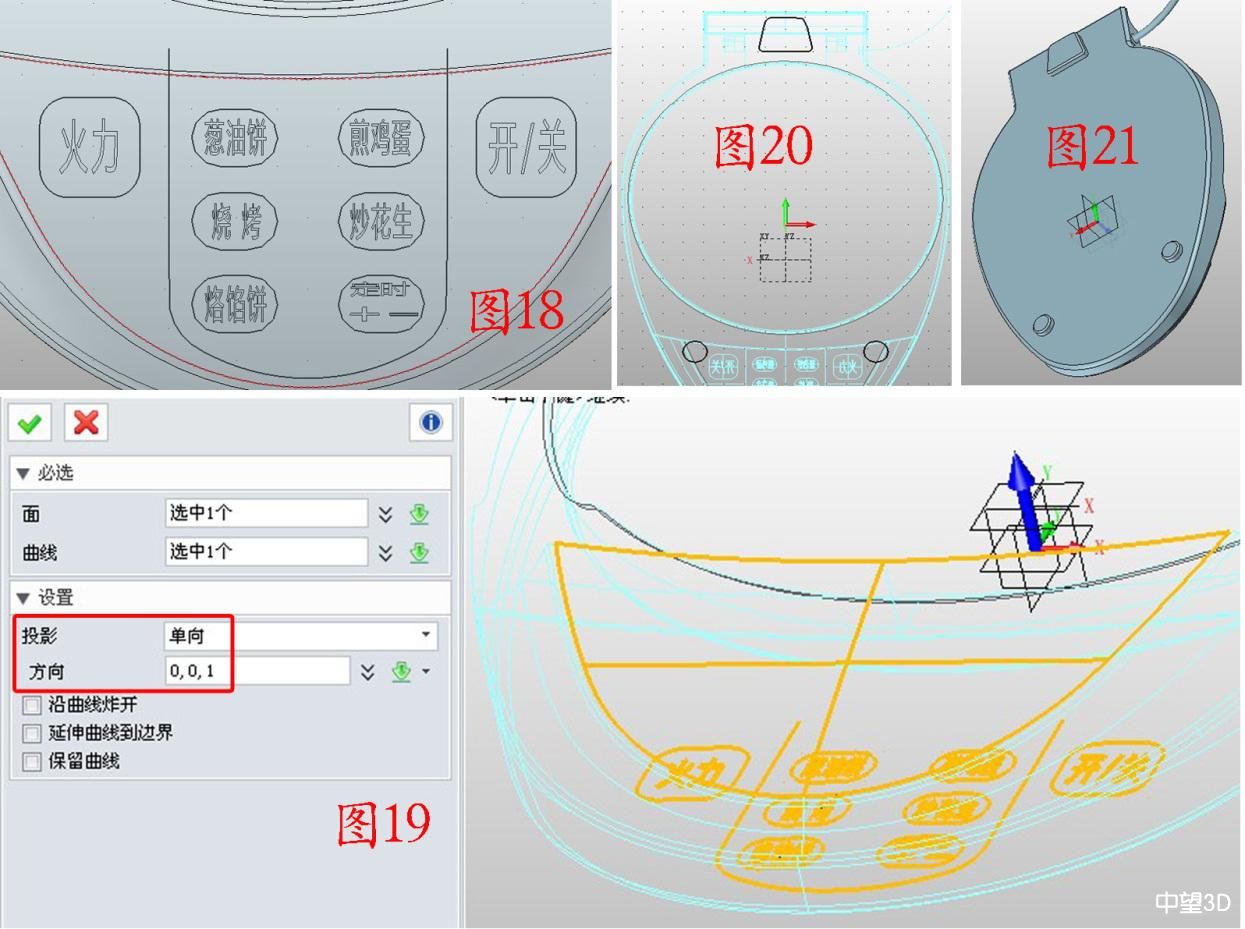

       8. 在XY面插入草图7，绘制图18所示的图形并用文字工具编辑文字，绘制完成后将字体炸开（选中文字，点编辑——炸开），否则后面无法编辑；点击曲面——曲线分割，“面”为图19所示的面，“曲线”为草图7，投影方向为Z轴正方向，分割面后便于后面的上色；在XY面插入草图8，绘制图20所示的图形，并用加运算拉伸草图8，再做圆角边，效果如图21。


       至此，底座的三维CAD设计就完成了，最后一期教程将跟大家分享电饼铛的最后一部分——盖子的三维CAD设计。如果在学习这个电饼铛三维CAD设计时，有任何疑问，可以参加中望3D的线上培训，专家老师会及时解答你，并辅导你更充分地利用中望3D人性化的功能操作指引，学习中望3D2014SP版新功能，最快地熟悉三维CAD软件操作，设计出优秀的作品。还可以参加火热进行中的第三届中望3D全球创新设计大赛，赢取高达十万元的大奖！点击 http://tu.vx.com/contest/show/13.html查看大赛详情。
