金戒指是从古代到今朝都很受大众欢迎的饰品，如果能亲手设计一枚必定是件十分有趣且有意义的事情。本节课我们就来向大家介绍如何使用中望3D从建模到渲染，设计一枚简洁美观的S形金戒指。

第一步，创建一个名称为S-Ring的文件。

第二步，在XZ工作平面上绘制下面草图，如图1所示。

图1 绘制草图-1

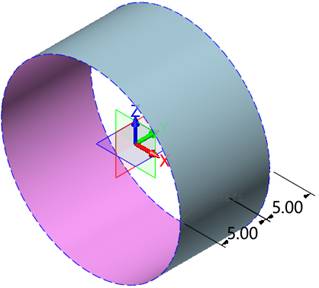

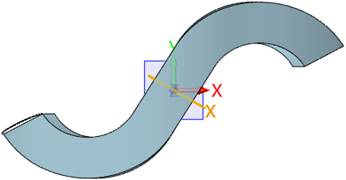

第三步，对称拉伸5mm，如图2所示。

 图2 对称拉伸

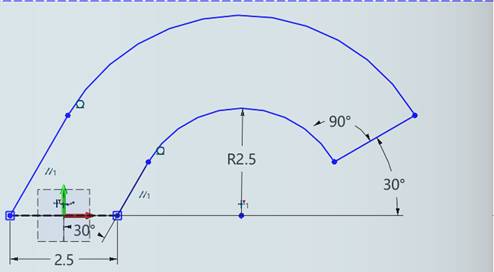

第四步，在XY工作平面上绘制图3所示草图。

 图3 绘制草图-2

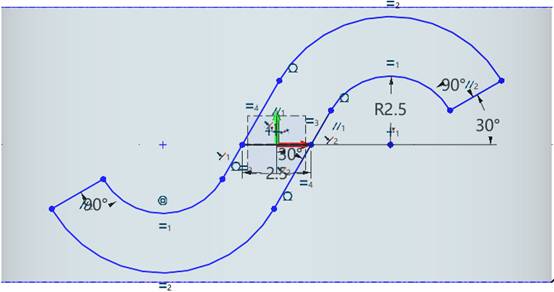

第五步，通过旋转复制上步草图，重新约束，如图4所示。

 图4 复制草图

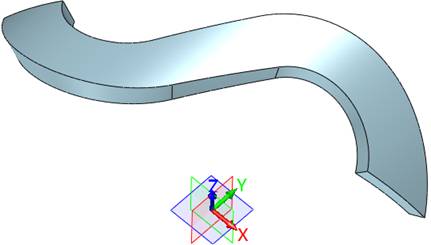

第六步，拉伸上步草图，和圆形曲面进行交运算，如图5所示。

 图5 草图拉伸

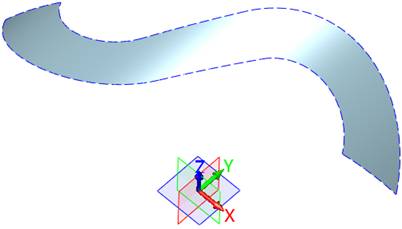

第七步，删除不需要的曲面，只保留顶部圆弧部分，如图6所示。

 图6 删除部分曲面

第八步，抽壳，圆弧面沿外加厚1mm，如图7所示。

 图7 加厚操作

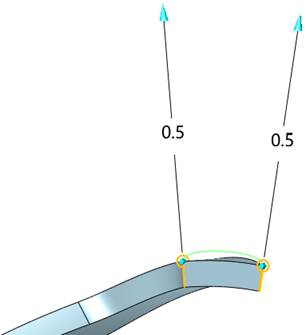

第九步，使用桥接，在实体两端创建权重为0.5的曲线，如图8所示。

 图8 桥接-1

第十步，创建工作平面，绕XZ旋转-30°，得图9。

 图9 创建工作平面

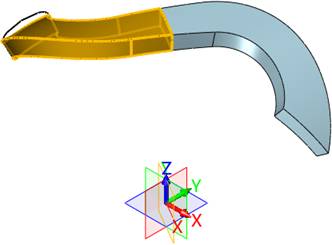

第十一步，以上步工作平面进行实体分割，把一个实体分割成两个实体，如图10所示。

 图10 实体分割

第十二步，使用桥接，在造型分割处创建权重为1的曲线，如图11所示。

 图11 桥接-2

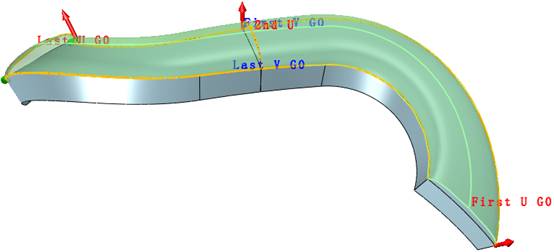

第十三步，创建U/V曲面，隐藏曲线，如图12所示。

 图12 隐藏曲线

第十四步，把两个分割后的实体进行合并，如图13所示。

 图13 实体合并

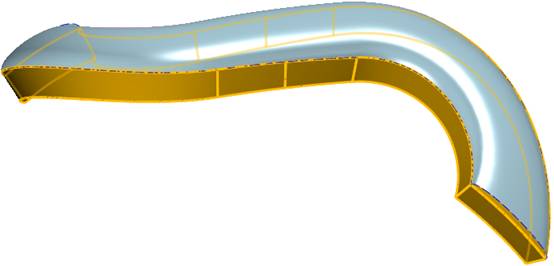

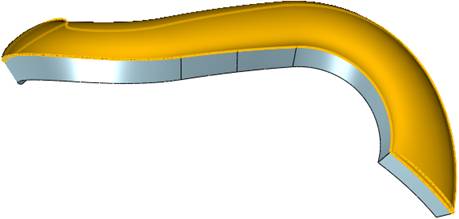

第十五步，使用替换，用上步创建的曲面替换实体上表面，然后隐藏曲面，如图14所示。

 图14 曲面替换并隐藏

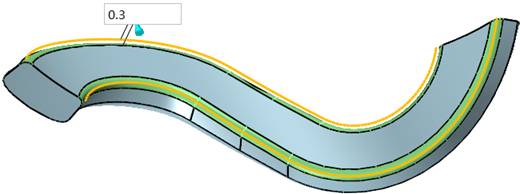

第十六步，倒圆角0.3mm，如图15所示。

 图15 倒圆角-1

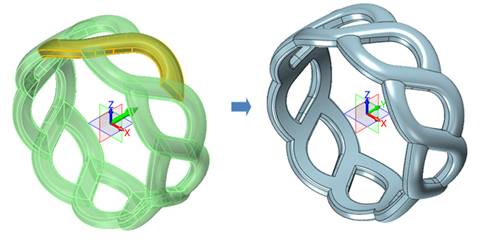

第十七步，圆形整列，数目为9个，角度为40°，使用布尔加得合并在一起的实体，如图16所示。

 图16 圆形整列

第十八步，倒圆角0.3mm，如图17所示。

 图17 倒圆角-2

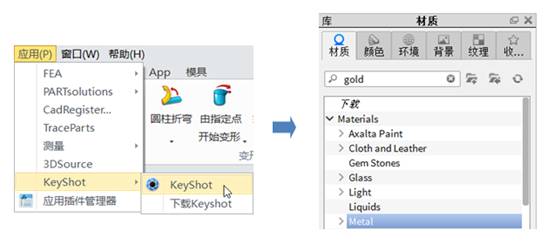

第十九步，进入KeyShot，搜索gold材质，如图18所示。

 图18进入KeyShot

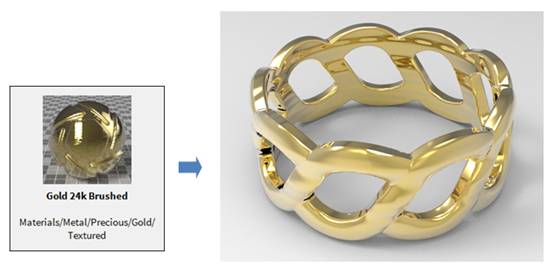

第二十步，附加下图材质到戒指模型上，得到被赋予金材质后的戒指模型，如图19所示。

 图19 赋予材质

到此，一枚简洁美观的S形金戒指就完成了。希望能通过这个课程能让大家进一步了解中望3D软件的建模和渲染操作，也能帮助大家在学习过程中找到更多设计乐趣。
