小创客投稿：用3DOne设计的精灵球送给您

经验技巧 2016-04-21 14:05:12 4386
返回

作者：蜜蜂（社区昵称）

学校：河南商丘凯旋路第二小学六年级

个人创客空间：http://www.i3done.com/u/43484856

编者注：蜜蜂是小学六年级的学生，是社区很受欢迎的“校园创客”。他热情好学，绘制的作品常常受到老师同学们的关注和点赞。同时，他也被评为"创意小顾问”，分享了很多简单易学的图纸给用户学习，一起交流3DOne的创造魅力，一起进步绘制更多具有创意的模型！

为了分享给其他同学如何快速掌握3D设计，下文是他投稿过来的以精灵球为例的技巧文章：

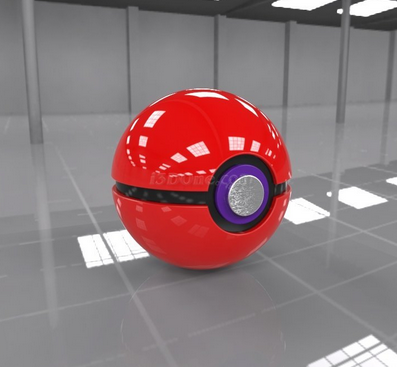

蜜蜂说：“这个是我以前的一个作品，它其实很简单，希望大家都能够学会。”大家想不想知道这个精灵球是如何设计出来的呢，下面由社区的明星小创客“蜜蜂”给大家投稿演示：

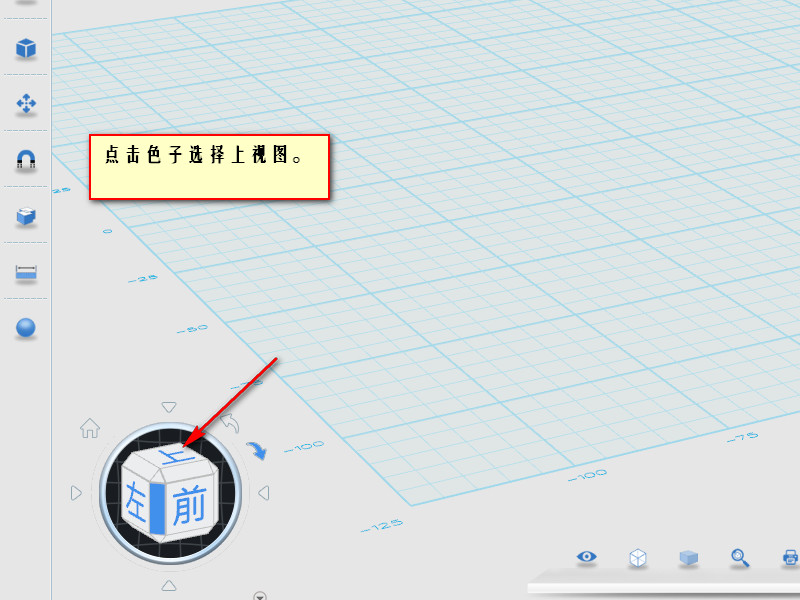

1.打开软件，我用的是家庭版，点击上视图。

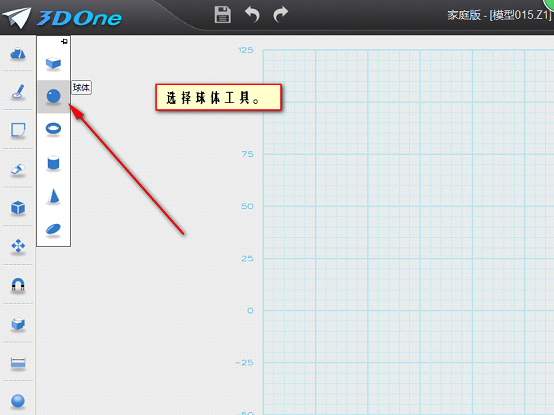

2.选择基本实体工命令,选择球体。



3.输入球体半径50。

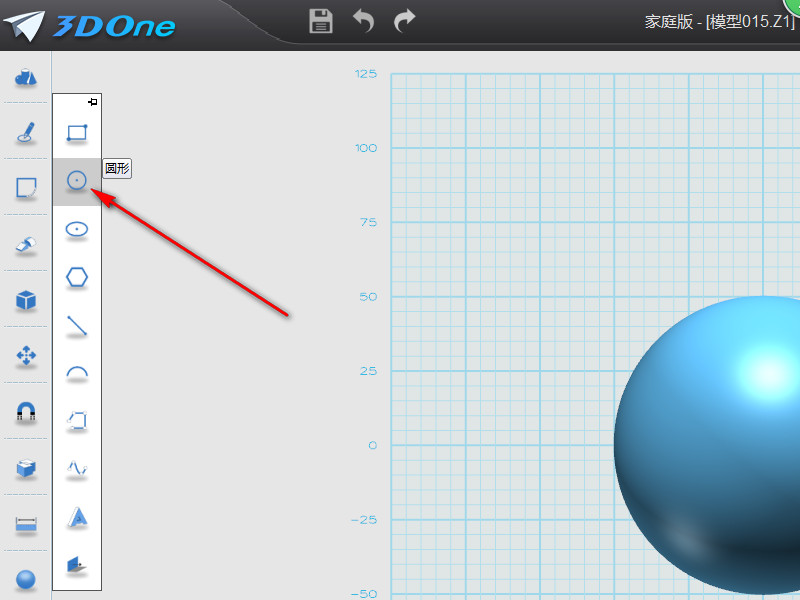

4.点击草图工具-圆。

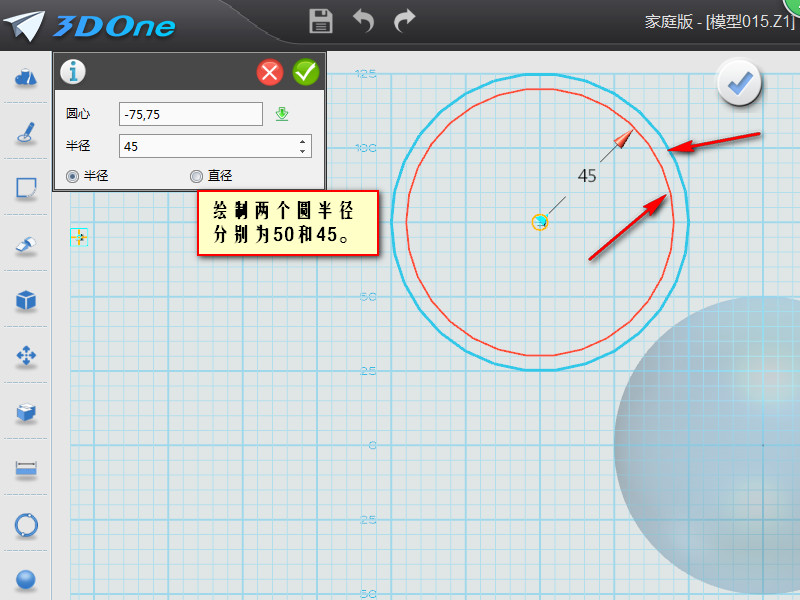

5.草图工具-圆. 分别绘制圆半径，50和45的两个圆。


6.退出草图，选择，变形工具-拉伸。

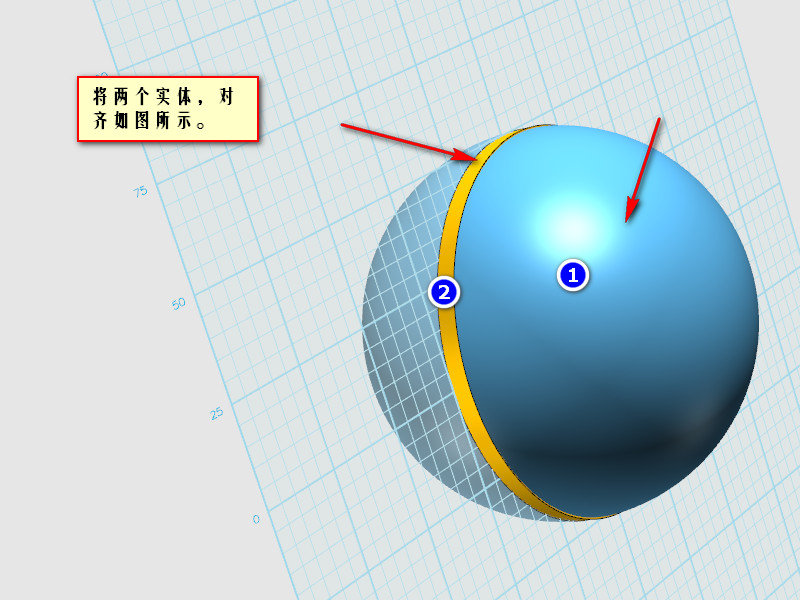

7.将拉伸的实体和圆球重合并，


8.两个实体做减运算

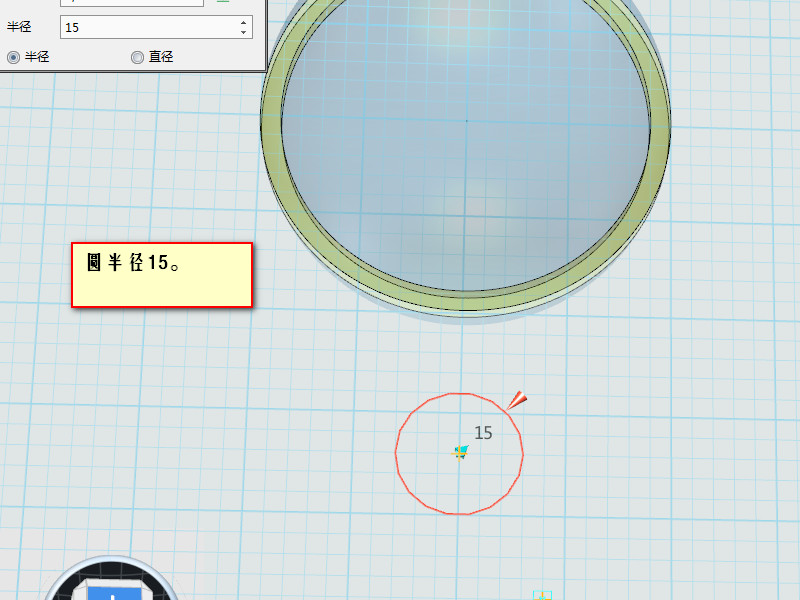

9.草图工具，再绘制一个半径为15的圆草图。

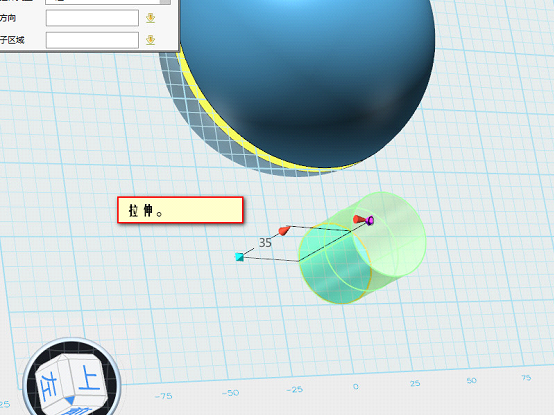

10.将草图拉伸。

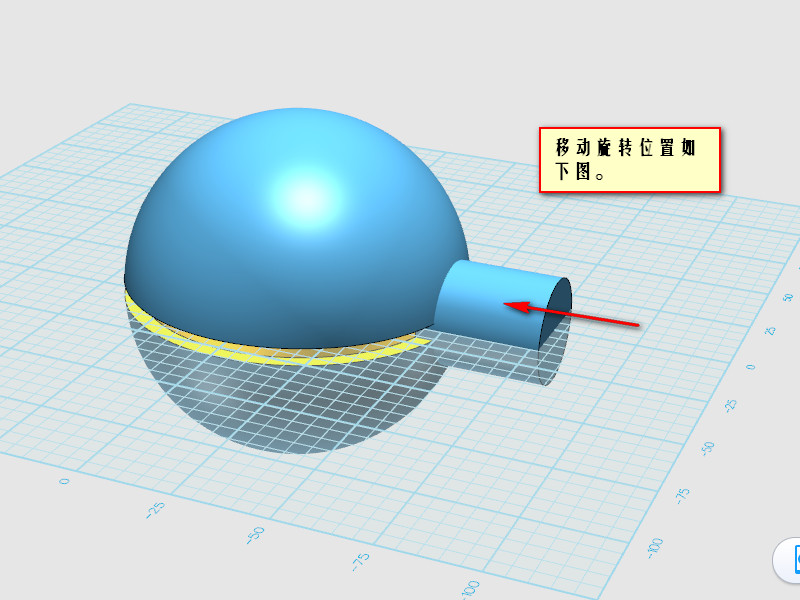

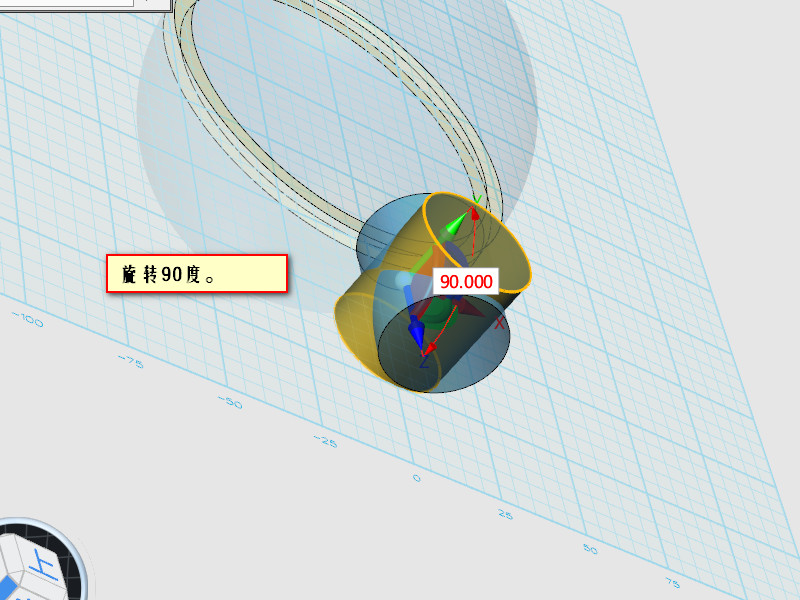

11.将实体旋转90度呈水平放置。


12.将两实体如图摆放，并作减运算

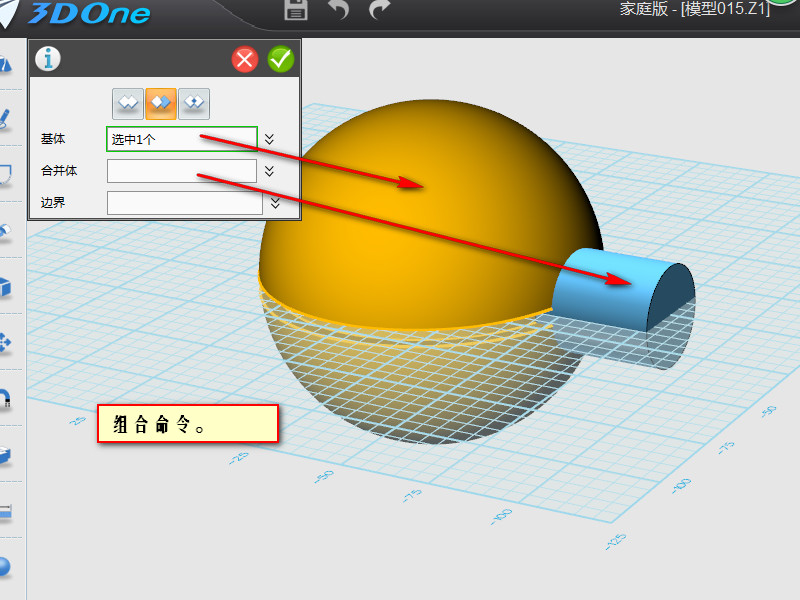

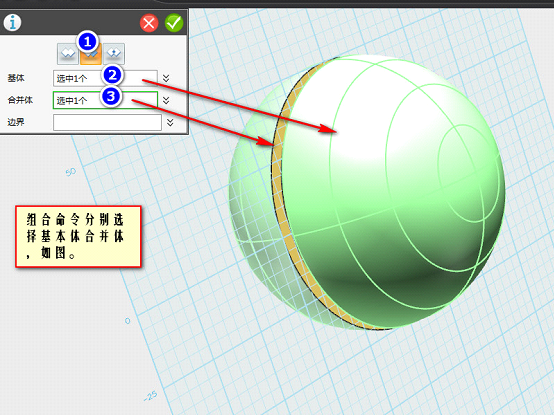

13.基体选择球，合并体选择拉伸的圆柱

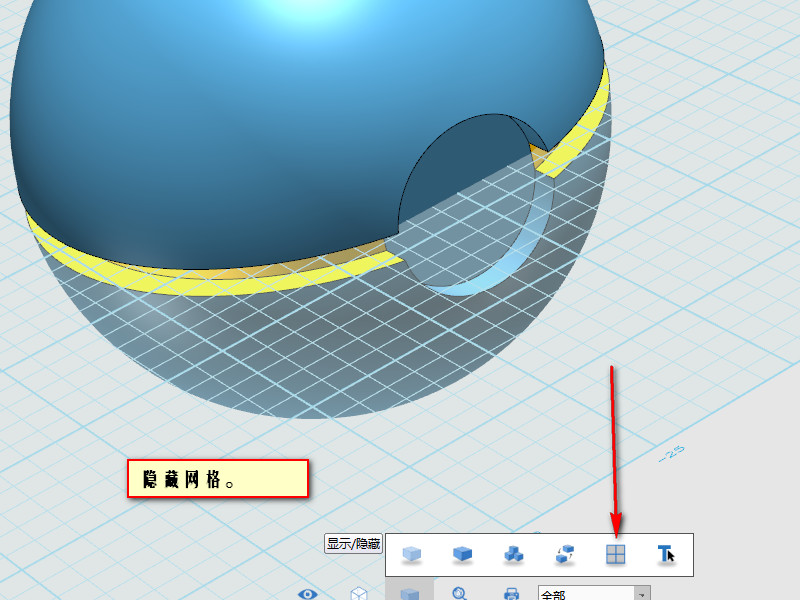

14.运算后的效果。

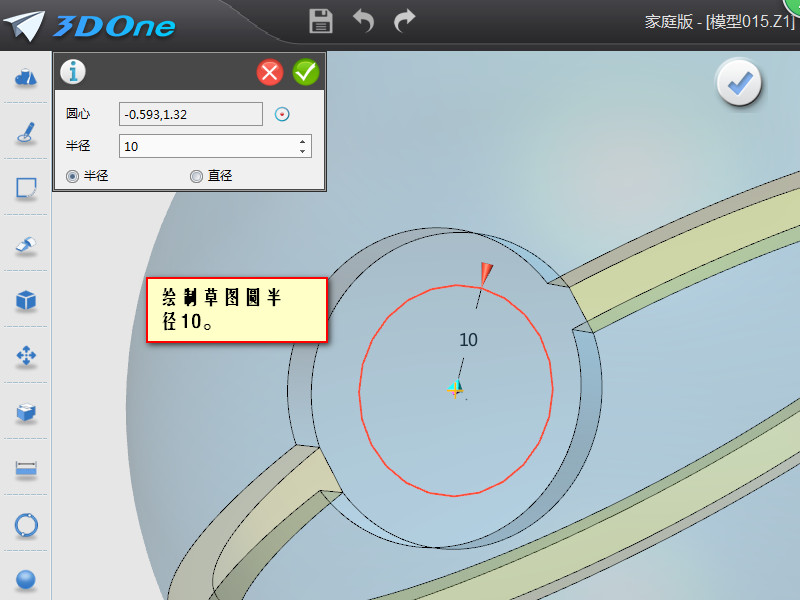

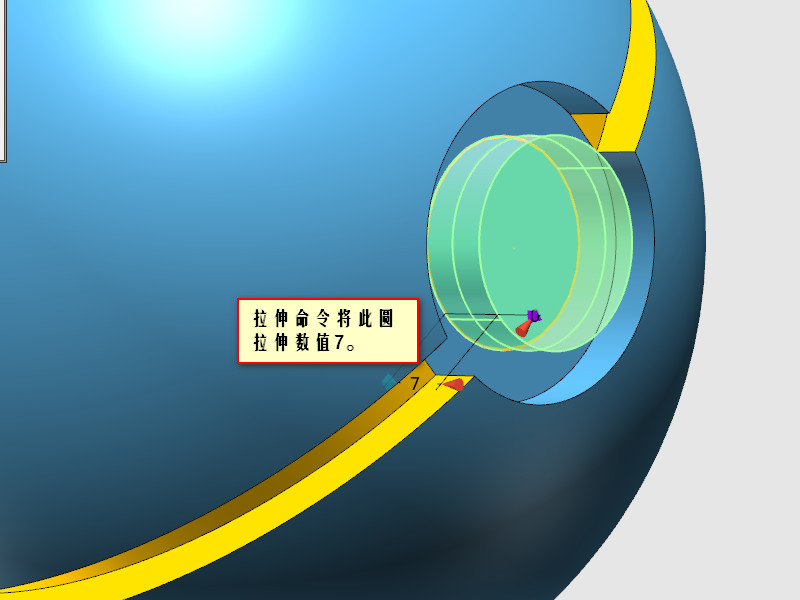

15.在如图的平面画一个半径为10的草图并做拉伸。

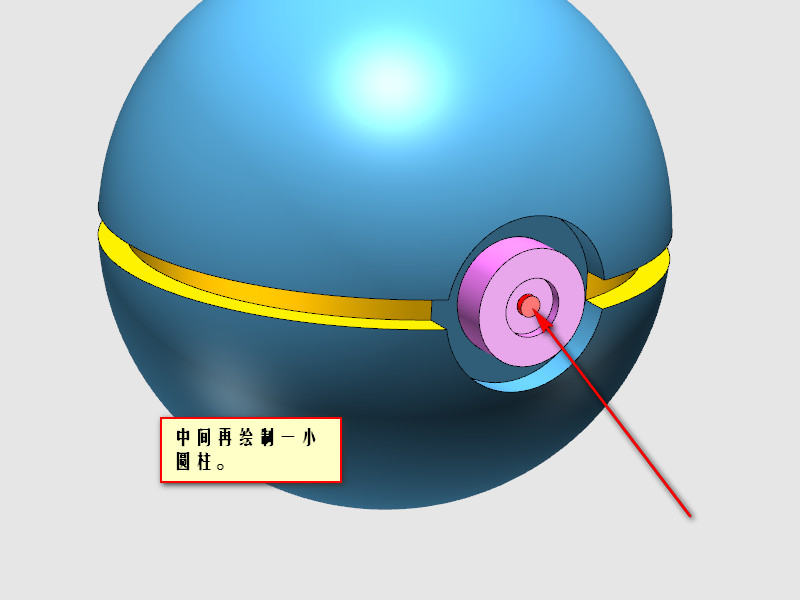

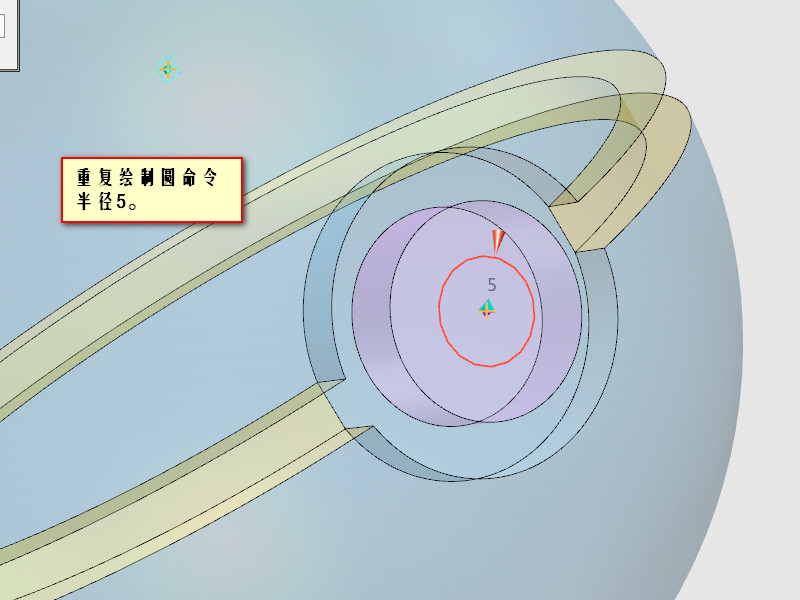

16.重复草图命令画一个半径为5的圆草图。

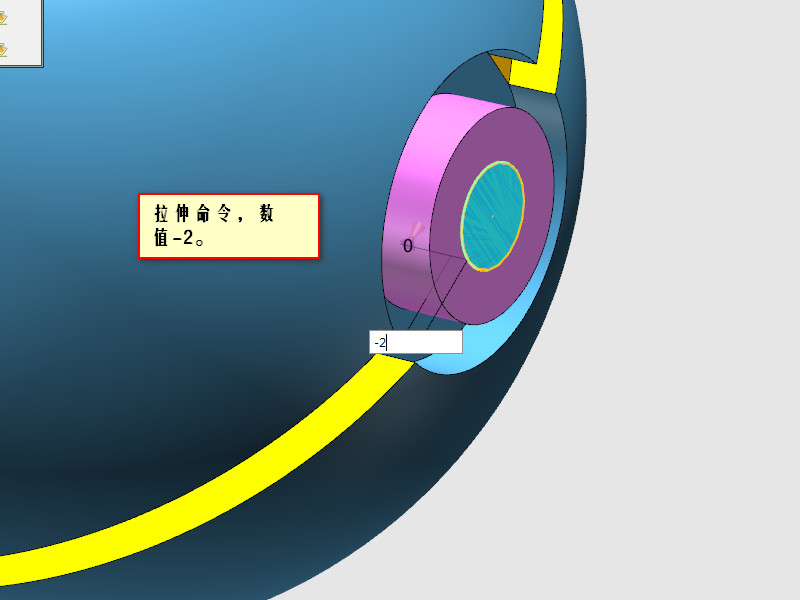

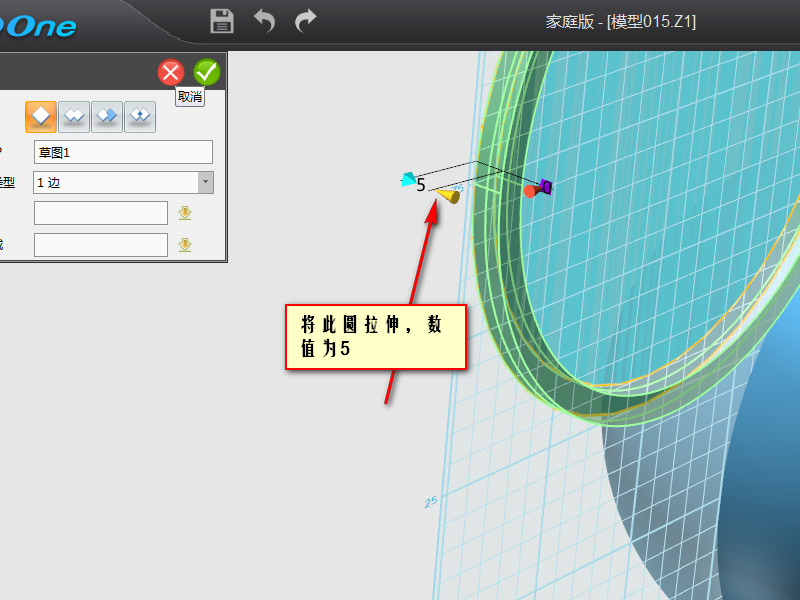

17.拉伸命令，如图所示。

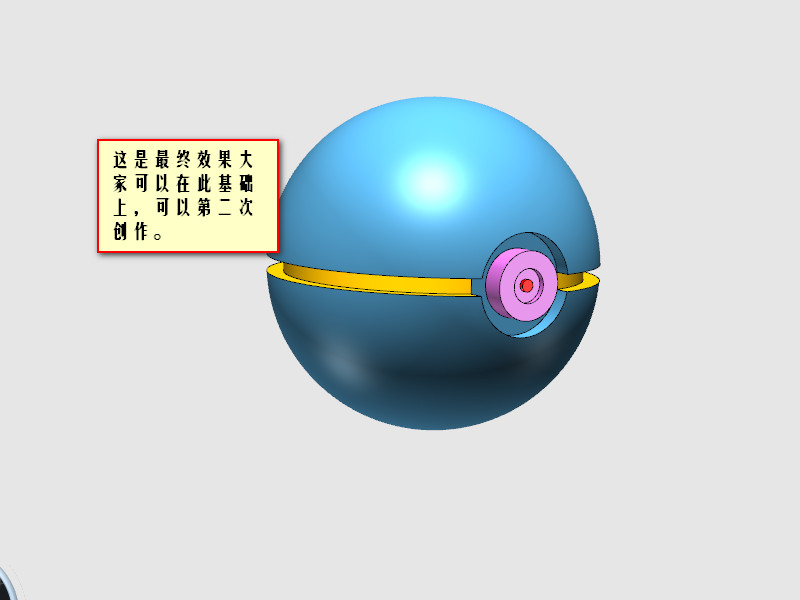

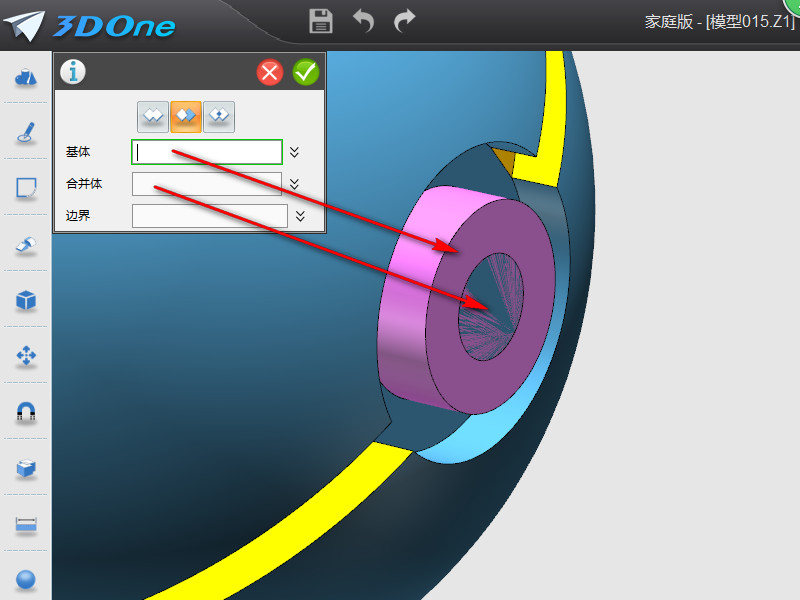

18.接下来的造型大家可以根据自己的爱好自行的作加运算或者是减算。




操作过程到此结束，都是很简单的。主要是运用了实体工具，拉伸工具，实体工具加运算减运算。希望大家都能够学会，大家如有更好的办法，也可以和我多多交流。

想要查看作品的位置，可以点击：http://www.i3done.com/model/56980.html#ad-image-0
