基于三维CAD中望3D建模设计电感线圈

经验技巧 2014-07-17 15:37:11 5209
返回

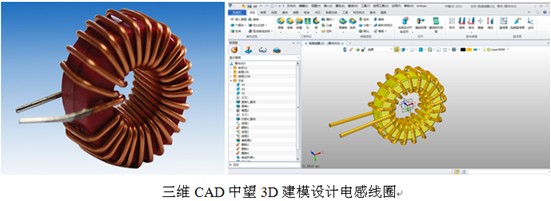

电感线圈是电子产品行业常用器件,绝大多数的电子产品都离不开电感线圈,如何能在生产过程中,进行前期的快速三维设计从而投入生产制作,是电子器件企业工程设计师们极其关注的问题。下面我们来看一下电感线圈怎么通过三维CAD软件中望3D快速建模,完成前期的三维CAD设计。

对比其他三维CAD软件,中望3D在建模设计上更加简易快速,绘制电感线圈主要用到草图、造型旋转、圆角、相交线、杆状扫掠等主要功能操作,即可完成整个建模设计过程。

1.首先建立内部圆环,以下图所示草图做旋转操作,插入以下草图:

接着使用造型旋转功能,   见下图

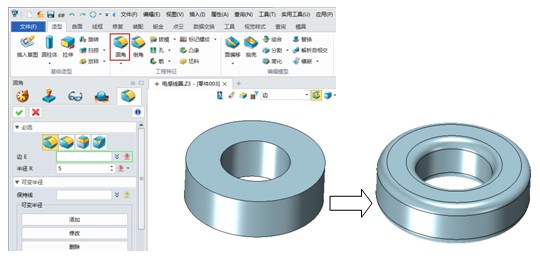

2.接下来对锐边添加圆角,见下图

3.然后绘制创建螺旋绕线草图

a.画出圆环的中线

b.绘制螺旋直线

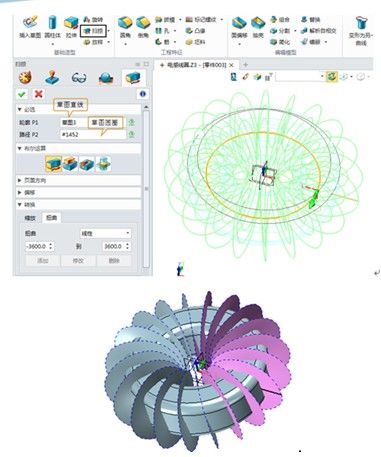

4.使用扫掠功能创建螺旋面

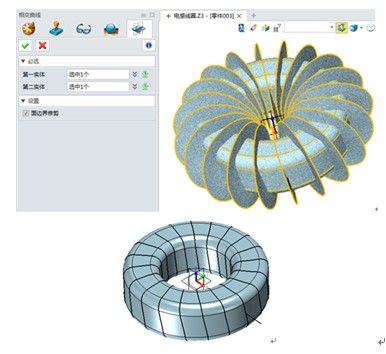

5.使用相交线功能创建螺旋线  ,见下图

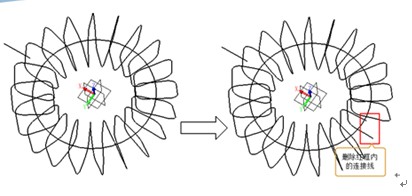

6.接下来编辑螺旋线

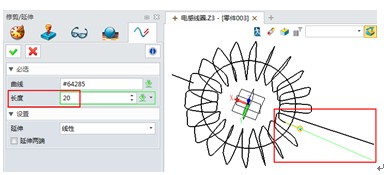

7.延长直线长度

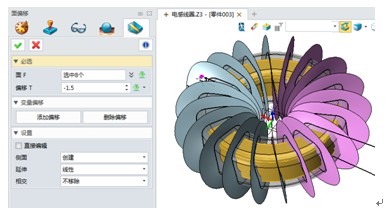

8.使用面偏移功能把圆环往内偏移1.5

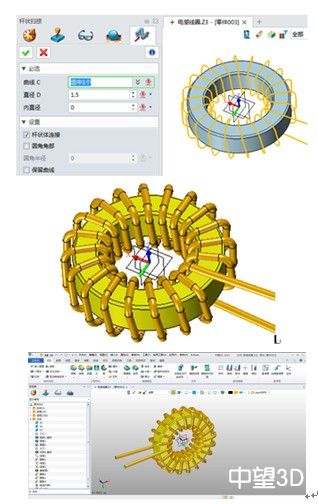

9.最后一步,使用杆状扫掠功能一步生成缠绕铜线

电感线圈看似容易,但实际操作设计,需要软件的强大快速建模能力,确保效率的提高。中望3D在建模绘制过程中,表现出如果想要进一步了解如何通过中望3D绘制更多的产品设计,可以到三维CAD专家奉老师的培训栏目——跟奉老师学3D,奉老师针对该功能的行业应用提供了全面的视频教程和图纸资源(https://www.zwsoft.cn/),与专家互动交流,帮助大家快速掌握3D设计并实际投入工作中。
