快速建模创意插座

经验技巧 2014-07-14 15:30:34 4891
返回

开关插座,是为家用电器提供电源接口的电气设备,也是办公楼电气设计中使用较多的电气附件,它与人们生活、工作有密切的关系。目前,市面上流行很多创意插座,其中多角度插入式的积木插座备受欢迎,日前有网友投稿,用三维CAD软件中望3D绘制创意积木插座,并分享相关建模过程,由小编整理分享给大家。



积木插座利用正方体六个面来进行设计,旋转的拼接插座,改变了原来插座的固定使用方式。多面旋转的组合方式让插座使用方便,多角度的使用方式轻松解决了无法同时使用多个插头的问题。与之匹配设计的三维CAD软件,要求不仅要高效率,也要有“创意”功能。在进行该产品的3D建模设计步骤并不难,用到的命令有草图减运算、创建旋转插头特征、倒圆角等功能,中望3D在建模中,对比其他国外三维CAD软件的复杂化操作,充分体现出它的快捷灵活。下面我们来看看如何用中望3D快速建模设计:





第一步,首先创建方盒并抽空,在其中的一个面上插入插槽口草图:



有些国家的插槽口标准是不一样的,有圆形的,也有方形的。在这里我们使用中望3D草图全参数设计的方法来定义插槽口的形状,可便于后面修改,以适应不同国家的标准。

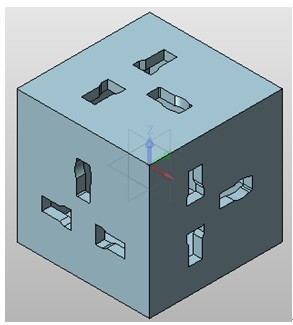

第二步,拉伸草图减运算,然后在其它四个面复制插槽口特征:

我们也可以在其它四个面做出不同国家标准的插槽口,这样就变成万能转换插座啦。

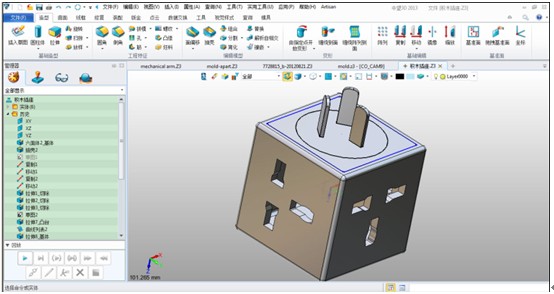

第三步,创建旋转插头特征,并与插座外壳分离:



让插座外壳与旋转插头分离,这样才可以实际进行模具设计,批量生产。



最后一步,倒圆角,润色,整个积木插座设计便完成了。



最终效果图如下:





插座在三维建模设计并不复杂,但实际操作设计,需要软件的强大快速建模能力,确保效率的提高。中望3D在建模绘制过程中,表现出灵活便捷的操作特点。如果想要进一步了解如何通过中望3D绘制更多的产品设计,可以到三维CAD专家奉老师的培训栏目——跟奉老师学3D,奉老师针对该功能的行业应用提供了全面的视频教程和图纸资源(https://www.zwsoft.cn/),与专家互动交流,帮助大家快速掌握3D设计并实际投入工作中。
