自底向上装配“对象为空”疑难详解

经验技巧 2014-06-20 14:08:10 5043
返回

       在三维CAD/CAM一体化软件中望3D的文件管理方式中,单文件管理方式与多文件管理方式并存,且均支持自顶向下、自底向上的装配模式。其中,中望3D的多文件管理模式能将所有的装配文件均归类到一个Z3文档来管理,既有利于数据交换过程中文件完整性的保持,也有助于协作设计,为设计师工作带来极大的便利。中望3D用户还可根据实际需求,同时使用单、多文件管理方式,享受两种方式的优点。

       虽然用户能自由、灵活的选择装配模式,但在不太了解软件的情况下,用户可能会出现一些操作失误,无法顺利体验此软件的强大功能。例如,当某些用户运用中望3D多文件管理模式进行自底向上的装配时,软件会出现“对象为空”的提示,使用户误以为软件无法继续工作。接下来,本文将为大家细致解析此类问题的成因,并提供有效的解决方案。

       疑难问题:无法插入零件

       在使用中望3D时,许多行业的用户(如空调行业等)都喜欢采用自底向上的装配方式。在新建零件PART档时,设计师往往不选择在命名输入选项中命名(设计师通常不会在这一步中确定名称,而是在零件设计好后进行文件命名)。此时软件会默认将零件以“零件00X”命名,如下图:

中望3D新建零件时的默认零件命名


        当零件设计好,保存后则为零件00X ,如右图: 。一般零件设计好后,再来进行文件命名。此时,装配过程中,装配档也同样选择不命名,让软件以默认方式命名,则无法进行插入装配。这就是用户经常说的“零件插入进来,不见任何对象”。(可能有用户会问,为什么不在新建时就把名称定好?产品设计时,往往不能把名称全想好,包括装配档也未必能先定名称。因此,设计师基本选择都不命名,而是选择生成文件后再来重命名。)

       原因详解:对象名称、文件名称概念混淆

       为大家解释问题成因前,我们需理解对象名称跟文件名称的实质意义:对象名称是指新建时的这个名称零件00X。如下图:


       文件名称是指保存后的名称,如右图:

       中望3D自底向上的装配过程中,用户选择的是对象名称,而不是文件名称。当修改文件名时,表面看起来是更改了,但实质的零件对象名没有改变。当用户进行装配时,软件默认装配的是对象名称,而不是文件名称。这样一来,就造成了无法插入零件的问题。

       两种方案,让疑难问题迎刃而解

       方法一,确保装配的对象名称与零件得对象名称不一致

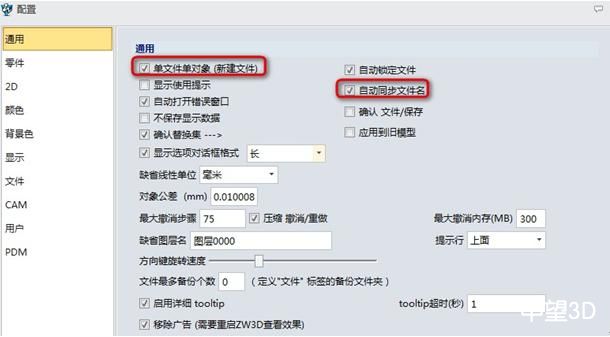

       方法二,打开软件后,在实用工具下------配置------通用-------弹出如下对话框,勾选上如下红圈,进行设置转换为单文件模式。


       新建后,则进入到单对象模式,无论更改对象名称、文件名称,都不会造成装配后无任何文件。但由于这种模式属于单对象文件,出工程图时,则不能按多对象文件模式出工程图(鼠标右键---2D工程图)。单对象文件模式出工程图,则需新建工程图档,进行投影生成工程图。

       本文为大家解答了自底向上装配中一个较易出现的操作问题。深入了解中望3D单、多文件管理方式的原理与应用,有利于我们更好把控这个功能点,提升文件管理的效率。笔者相信,只要用户更加深入的了解中望3D软件功能,进行合理操作,就能充分体验软件的易用性,提升工作效率。为了帮助用户全方位了解三维CAD中望3D2014的更多功能,中望3D推出 “跟奉老师学3D”线上交流探讨区https://www.zwsoft.cn/product/zw3d,奉老师可在线解答网友疑问,帮助大家快速掌握3D设计并实际投入工作中。
