中望3D车模曲面加工,高精高光高效

经验技巧 2016-09-19 11:24:27 6175
返回

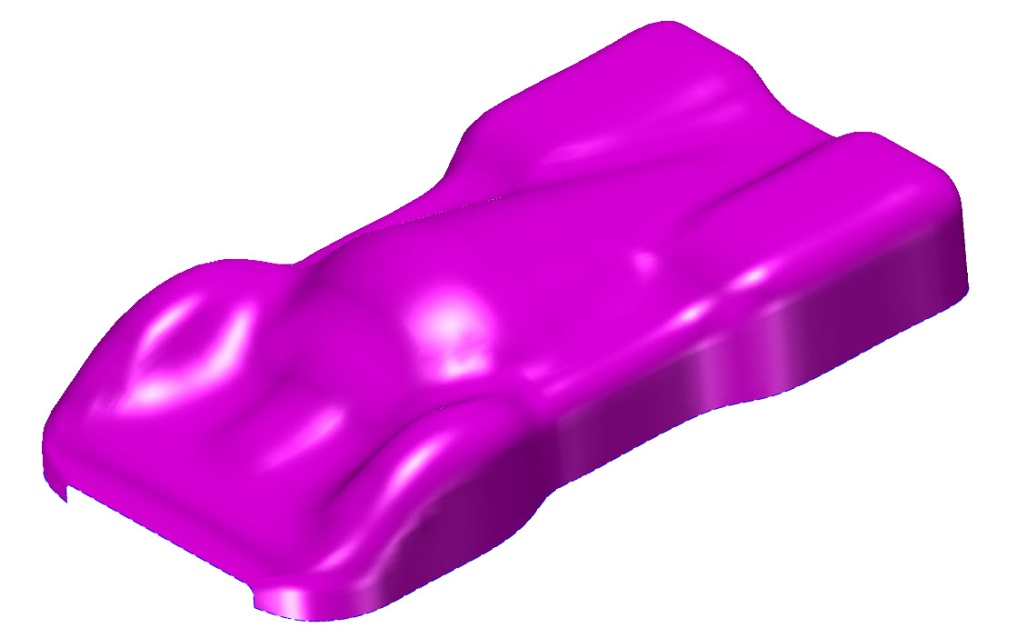

产品曲面的高精度加工,是产品力学特性和功能性的要求,而加工的高光洁度则是其外观美学效果的需要。在本篇文章中,小编将以图1中这个车模作为例子,向大家介绍如何使用中望3D进行车模曲面高精、高光的加工操作。


图1 车模

第一步:选择加工特征

点击“三维偏移切削”直接选择零件为加工特征(图2)。在其他的加工软件中,有些软件需要把曲面、线条等特征缝合成实体才能进行加工,而中望3D支持的加工特征既包括实体,也包括曲面和线条,无需专门缝合成实体再进行加工,这就大大简化了CAM的工作,提升整体工作效率。


图2 选择实体零件为加工特征

第二步:选择加工刀具

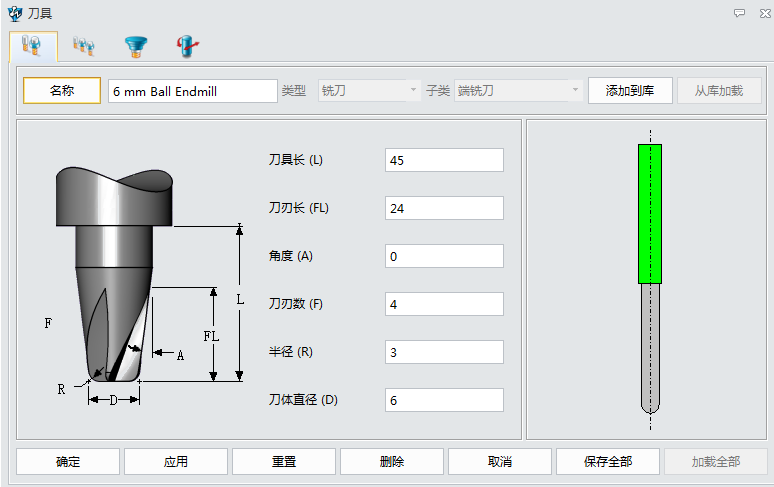

点击中望3D的刀具库,如图3所示,选择“R3”的球刀,也可以手动输入刀具名称和规格尺寸。此外,工程师还可以把一些特殊或者企业专用的刀具添加到中望3D的刀具库中,方便以后调用。


图3 选择加工刀具

第三步:设置加工参数

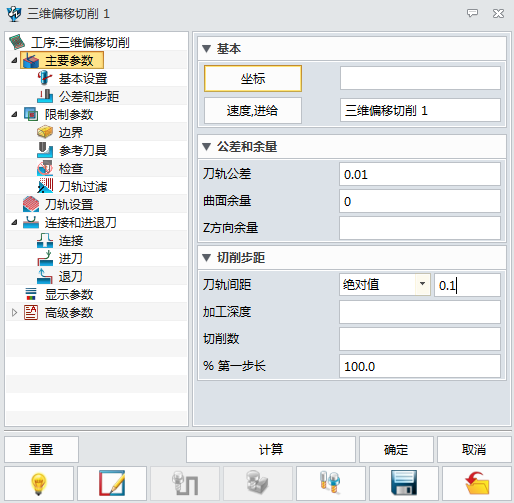

1、设置刀轨公差和刀轨间距,如图4所示,其余使用默认值即可。


图4 主要参数的设置

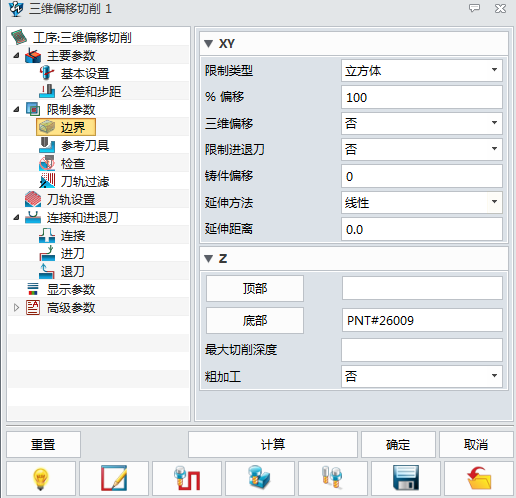

2、限制类型选择“立方体”并偏移“100”,Z底部选择“最低点”,如图5所示,其余选择默认参数。


图5 限制参数设置界面

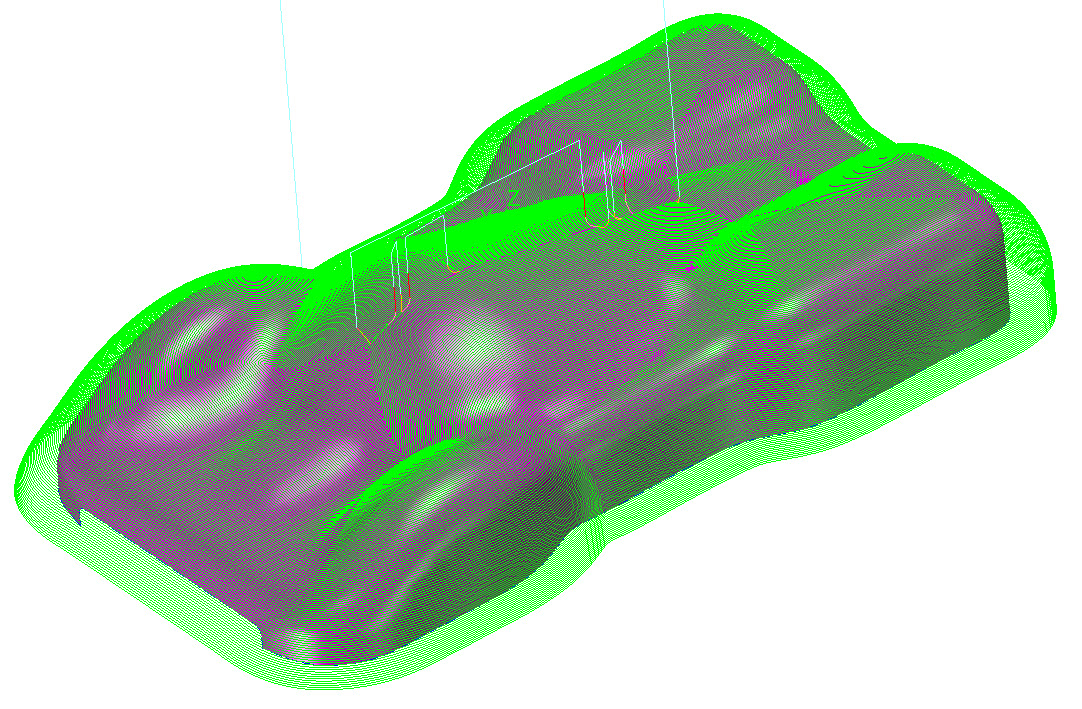

最后,点击计算刀轨,即可得到下图6的刀轨。


图6 刀轨

通过以上三步操作,我们就可以轻松完成曲面加工的CAM工作,再生成G代码输入到加工中心,即可加工出高精度高光洁度的车模曲面。

中望3D 2016 SP版现已推出,该版本中进一步优化了曲面加工的相关功能,为工程师提供一款CAD/CAM化的全工作流程的解决方案。
