快速绘制可乐罐

经验技巧 2014-12-25 17:17:39 5815
返回

河南科技大学 志明


       圣诞来临,餐桌欢庆是首选,那快乐时光总少不了可乐的畅饮!看着喝完的可乐罐,是否想过自己也要用三维设计软件亲手来绘制一个可乐罐呢?当有这个灵感后,我就用建模功能强大快速的三维CAD中望3D来尝试,相比其他国外三维设计软件来说,国产三维CAD中望3D除了应用在工业设计方面,还可以在日常生活中设计各种生活品,而且上手容易、灵活便捷、功能强大。在这个热闹的圣诞节里,我就以可乐罐为例,给大家充充电,跟大家交流一下三维CAD中望3D的建模过程吧。不多说,先发张个人作品给大家一睹为快:

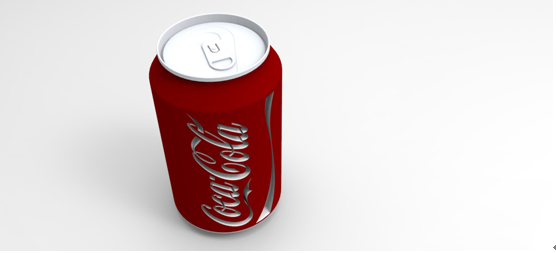

图 / 用中望3D快速绘制的可乐罐


       想拿这罐可乐喝吗? 别激动哟,这不是实物拍的,这仅仅是用国产三维设计软件中望3D绘制而已。 你是否好奇这中望3D如何设计这可乐罐呢?不着急,跟着我的节奏,咱们一起来绘制可乐罐的吧!

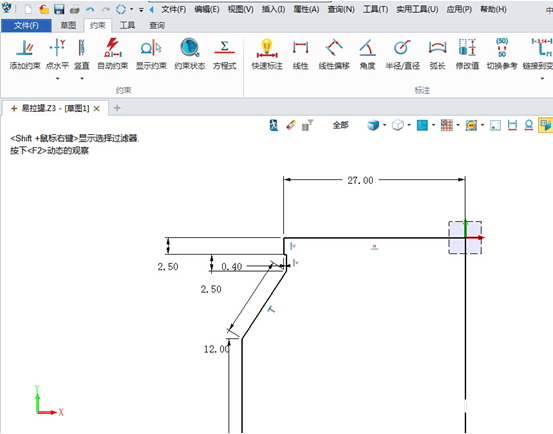

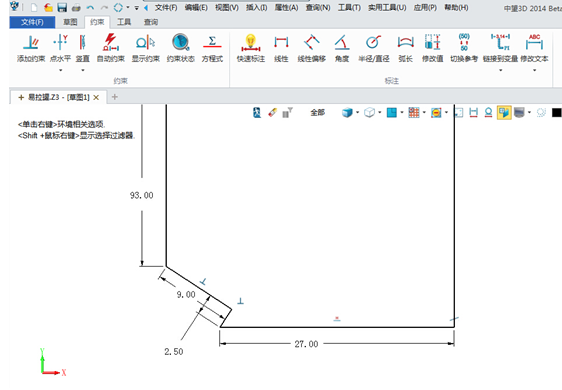

       第一步,旋转。选择XY平面,插入草图,绘制该可乐罐的旋转轮廓,具体尺寸如下图所示:






       绘制完草图后,点击退出。选择旋转命令,以该草图为轮廓,进行旋转,完成可乐罐基体的绘制。

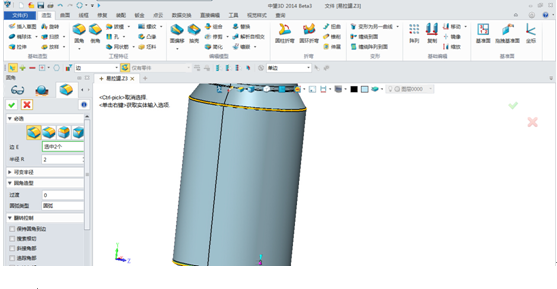

       第二步,圆角处理。选择可乐罐上下边,半径为2进行圆角处理,如下图所示:






       然后按照图纸给出的步骤依次对可乐罐各边进行圆角处理。

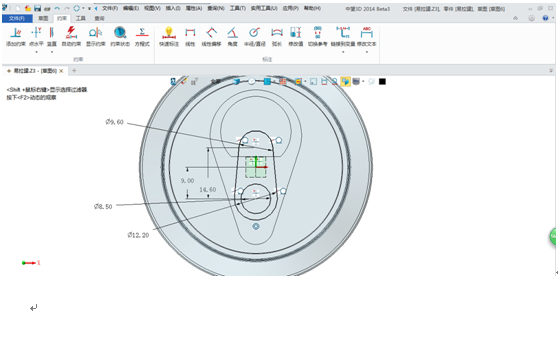

       第三步,拉环绘制。选择可乐罐顶面,插入草图,绘制拉环草图,具体尺寸如下图所示:




        第四步,点击退出,选择拉伸命令,厚度设置为1mm,完成拉环建模。

        当然,可在可乐罐瓶身上进行纹理贴图处理,使其更加自然真实。中望3D的纹理贴图还是很人性化的,可按照提示,设置好长宽尺寸,使其图片铺满整个罐身(可根据个人喜好,设计具有圣诞特色的纹理图案。)如下图所示:



        通过以上步骤,可乐罐已建模完成。我想你已大概了解运用中望3D完成可乐罐的绘制过程。是不是感觉中望3D软件让你更快速、更便捷地绘制自己的作品呢?工欲善其事,必先利其器,想要成为一名优秀的设计师,首先要对三维设计软件有一个深刻的认知。而中望3D正是我的“利器”,它相较于其他软件比如SolidWorks,proe等国外三维CAD来说,快速建模功能是一大特色,从而能极大的缩短设计时间,更人性化、更高效地辅助你完成看似复杂工作。结合3D图纸可更好地理解这次的设计,3D图纸可到中望技术社区(https://www.zwsoft.cn/)免费下载。

        另外,三维设计CAD软件中望3D针对初学者提供完善的培训机制,保证学习的便捷性和灵活性,且时间长期有效,还可以领取正版激活号哟。有兴趣的朋友们可以看过来哦https://www.zwsoft.cn/product/zw3d
