锁业二维CAD转三维建模行业应用

经验技巧 2014-08-15 16:31:33 5241
返回

       随着社会工业化发展日趋成熟,三维CAD设计在装备制造、汽车、模具加工、锁业电子等行业的应用已较为普及,锁业作为传统工业的锁具制造业,很多中小企业处于产品升级转型中,需要将大量的二维CAD图纸数据进行三维建模,去适合企业的生产化发展。如何能寻找快速处理此类问题的锁具行业整体解决方案,是大多数中小企业迫切的需求。

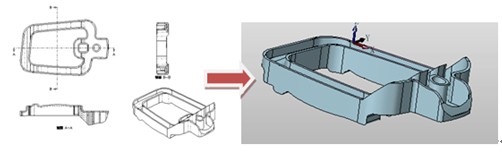

中望3D用车锁配件二维工程图转三维CAD建模



      在锁业产品制造过程中,对于操作模式往往会有三种情况:1、客户提供一张图片,进行建模生产;2、给一个实物量着尺寸进行建模;3、提供一张二维图纸数据,照着线条进行建模。

       无论那一种情况,在企业生产中都讲究效率,尤其是第三种情况,若能高效利用二维图纸,将减少在三维草图过程中的绘制,给我们企业建模生产带来巨大的方便与快速。其实在产品建模过程中,是可以有效运用三维CAD软件的优势发挥更大的效率,国内知名三维CAD软件中望3D,不仅建模功能强大,而且高度兼容其他三维CA的软件,下面我们来看看中望3D是如何实现快速将二维图纸数据转换三维CAD建模运用的。如下图,以车锁为例,客户提供的车锁配件产品二维图纸在建模过程中,则可以通过中望3D的图纸导入功能,进行导入操作。

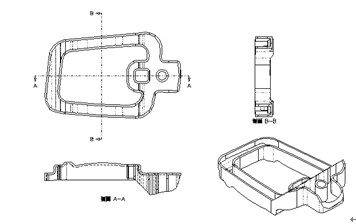

车锁具二维工程制图

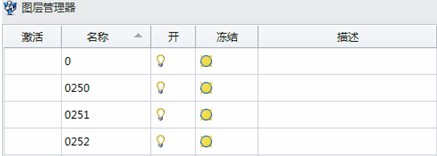

       步骤一:在中望3D中新建建模图档,输入客户提供的DWG图,若想对导入进来的二维图纸,整洁、易于调取,则可以通过中望3D里的图层进行管理,如下图所示:需要时可把图层进行打开与冻结。





       步骤二:对导入进来的锁具图纸,不但可以进行图层管理,还能进行视图的旋转摆放,便于建模过程中需要的轮廓的运用,如下图所示



       步骤三:通过中望3D的拉伸功能,对需要的轮廓进行选取拉伸,并将三个视图拉伸出来的模型,进行布尔运算,将多余的部分,进行裁剪,最后得到我们所需要的锁具产品造型。如下成型图所示:





       导入二维CAD图纸数据,在实际产品三维建模设计中,应用广泛。它能方便、智能、高效的帮助我们建模,从而解决在绘制草图过程中的繁琐与失真。中望3D相比其他三维CAD软件更加快速便捷,省却复杂的命令操作。另外不仅支持二维数据的导入建模表现尤为出色,而且能满足工程师们对于CAM加工、分析、装配,制造等环节而且能够实现数据交换,能解决由于零件修改造成模型生成失败的问题,并能兼容打开其他软件格式例如UG、Catia的图纸数据,中望3D为大量这类型的客户,提供了CAD/CAM一体化整体行业解决方案。如果想要进一步了解如何通过中望3D绘制更多的产品设计或下载免费本文锁具图纸,可以到三维CAD专家奉老师的培训栏目——跟奉老师学3D交流探讨,( https://www.zwsoft.cn/),奉老师可在线解答网友问题,帮助大家快速掌握3D设计并实际投入工作中。
