随着3D打印技术的日渐普及，越来越多工程师通过三维CAD软件完成适配3D打印的模型。通常有两种建模思路：第一种是直接通过三维CAD软件，例如中望3D的造型功能来设计产品，另一种是通过3D扫描现成的产品得到点云数据，再利用三维设计软件来进一步调整、建模，设计出自己真正所需要的三维CAD模型。从工作的便捷性而言，第二种方法是工程师最常用的方法——按照客户所需的产品样式及相应的点云STL文件，采用画过点生成线框，然后以线框成面操作来设计产品，但经常无奈地面对一大堆点，而不得不重复繁琐的画点成线再成面的过程。想了解如何摆脱这种无休止境的困境呢？今天特邀请了一位资深的工程师以中国三维设计软件中望3D的点云功能为例，分享如何将STL点云文件快速生成所需要的曲面效果。

        1. 通过中望3D的高效数据兼容性，可以将客户提供的STL数据迅速导入。

        2. 把STL文件做【组处理】 ，使用【修剪】功能 简化点云数据。

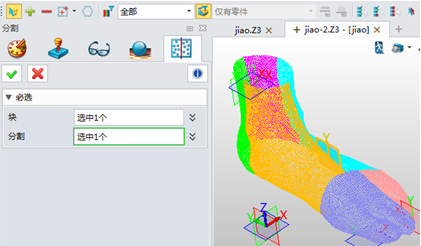

        3. 一般导入的点数据都比较乱，会有多余的点。这时可先把点云数据分割成N小块， 具体分割几块可按实际产品大小来分割。使用【分割】功能 ，进行分割。

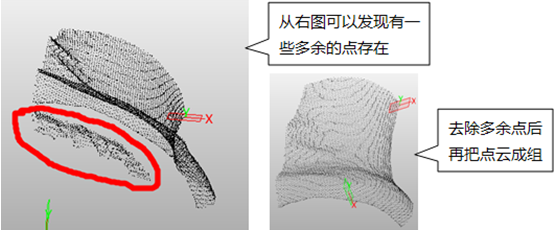

        4. 编辑分割后的点云，使用【炸开】功能 把点组炸开，选择多余的点直接进行删除操作，可重复此操作删除其他小块，即可去除多余点。

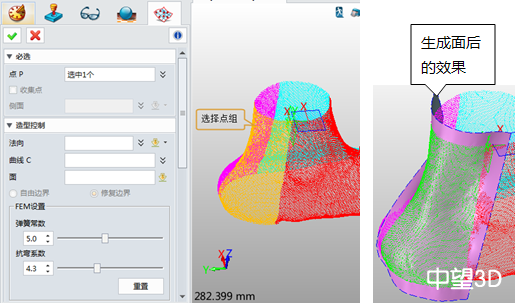

        5. 使用【拟合面】功能 ，选择点云组生成曲面。

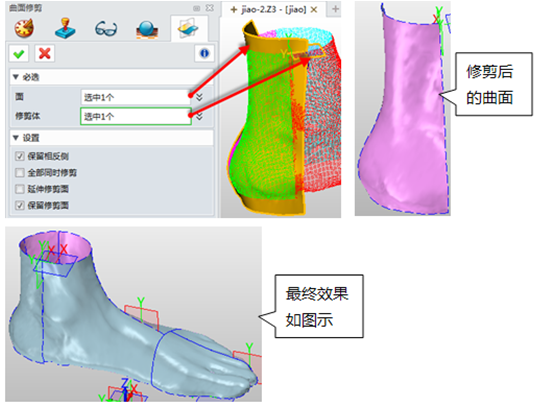

        6. 使用【曲面修剪】功能 把生成的曲面多余的部分修剪掉。同理，使用相同的方法修剪其它的面。



      通过以上几个步骤，我们可以很直观地在中望3D软件里看到实际产品效果，而且能能准确测试所需的尺寸。通过中望3D人性化的操作界面及智能的点云功能，工程师从此摆脱必须画点成线再成面的繁琐操作，并且这个功能也非常易于掌握，让更多有3D打印需求但是没有三维CAD设计经验的初学者，可以在最短时间内完成工作。诸如中望3D的三维设计软件更加智能化，也将极大地推动3D打印的普及。

       随着全新中望3D2015的即将面市，3D打印爱好者将在2015年2月3日即可体验焕然一新的点云功能。并且中望3D也邀请了资深三维CAD工程师开设免费网络培训课（https://www.zwsoft.cn/product/zw3d），与大家分享宝贵的三维CAD设计经验，报名参加还能免费领取中望3D2015正版激活号！

       温馨小提示： 结合三维CAD图纸可更好地理解中望3D的点云功能，请到中望技术社区的中望3D图纸交换版块免费下载：https://www.zwsoft.cn/ 。
