【实例教程】使用中望3D进行凳子设计

经验技巧 2016-05-24 09:47:20 2199
返回

实体建模是所有三维CAD设计师都需要掌握的操作技巧,在建模操作的过程中,抽壳、拉伸、圆角、拔模等操作都是非常基础的,而熟练掌握这些基础功能的操作,可以帮助设计师快速地把自己的设计创意通过建模展现出来。不同的三维CAD设计软件中,建模的思路和功能命令会有一定的不同,中望3D作为国产专业的三维CAD设计软件,在建模设计方面具有功能灵活,易学易用的特点,还能有效支持混合建模操作。本文将以设计一张小凳子为例,跟大家共同学习中望3D在建模方面一些常用的基础命令。

图1是我们本次要设计的小凳子。


图1 小凳子

下面我们来看看具体的设计流程:

1、单击“造型模块”中的“插入草图”命令,选择XY平面为基准面,绘制边长为250mm的正方形,如图2所示。


图2 绘制草图

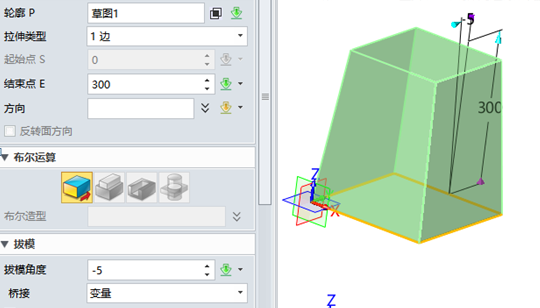

2、退出草图界面,以正方形为轮廓向Z轴正方向拉伸,设置拔模角度为-5°,如图3所示。


图3 拉伸实体

3、单击“造型模块”中的“抽壳”命令,设置厚度为10mm,开放面为底面,如图4所示。


图4 抽壳

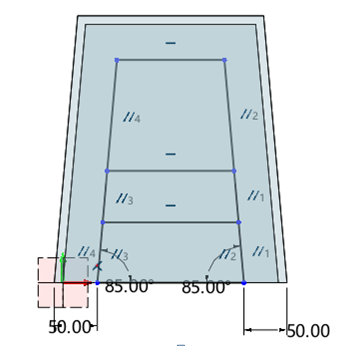

4、插入草图,以XZ为基准面,绘制凳子侧面轮廓,如图5所示。


图5  凳子侧面轮廓草图

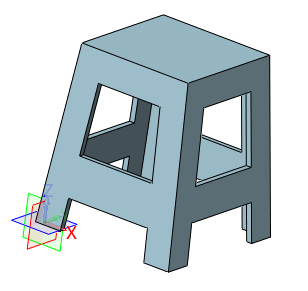

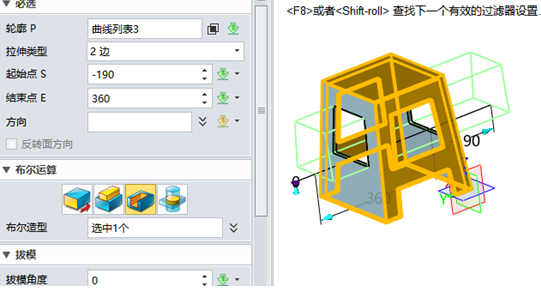

5、点击“造型模块”中的“拉伸”命令,进行实体拉伸,选择布尔减运算,如图6所示。同理,以YZ为基准面绘制凳子另外一面轮廓,通过拉伸切除得到图7的效果。


图6  布尔运算拉伸切除


图7  凳子大致轮廓

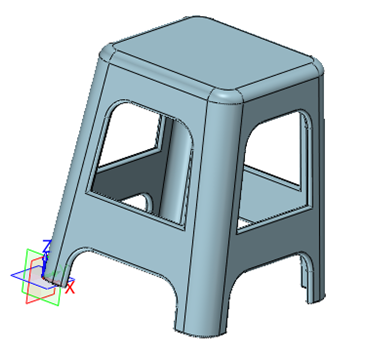

6、多次运用“造型模块”中的“圆角”命令,对凳子各个边进行圆角设计,即可得到如图8所示的,凳子最后的设计结果。


图8  倒圆角后最终结果

小结:在本实例中,我们主要运用抽壳好、拉伸、布尔运算、倒圆角等三维CAD建模过程中常用的基础功能,通过对这些功能的运用,即可完成这个小凳子的设计,你也可以根据自己的创意,设计其他一些物品出来。熟练掌握中望3D的基础功能,能帮助设计师更好、更高效地展现自己的设计创意。
