轴类零件设计——灵活自动螺纹收尾

经验技巧 2014-12-26 11:28:36 5671
返回

        做产品设计的三维CAD设计工程师经常要接触绘制一些带螺纹的轴类产品,特别是机械行业及家电行业这类零件,画螺纹一般要做个收尾才能符合实际使用需求,另外提高视觉美感。通常情况下螺纹收尾都是通过搭线做面的功能来实现,但过程比较繁杂同时出来的效果也不自然,用国产三维CAD中望3D的螺纹功能能快速实现螺纹收尾,下面我们来看看 三维设计软件中望3D是怎么做的:

用中望3D进行轴类零件自动螺纹收尾

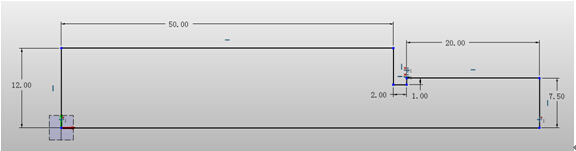

         1.先画出主轴,按下图的草图绘出主轴外形

主轴外形

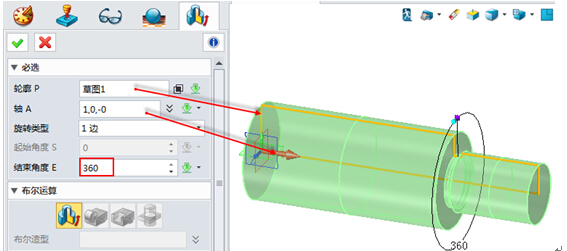

       2.以上面创建的草图旋转出主轴

草图旋转出主轴

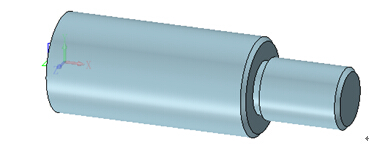

      旋转并添加倒角后主轴效果


     3.以草图画出螺牙截面

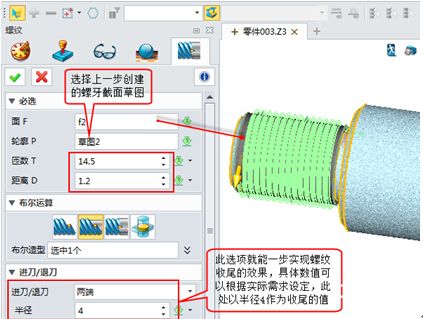

      4.使用螺纹功能生成螺纹特征


       从下图看出直接生成的收尾效果达到了实际产品的螺纹效果。

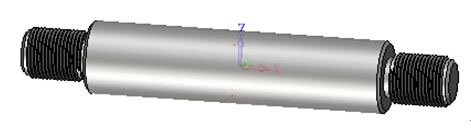

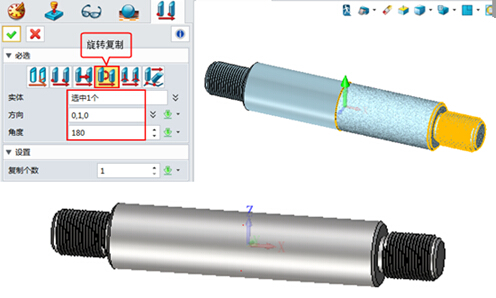

       5.以旋转复制创建另一头就完成了零件的建模,加运算把两端组合起来,并进行布尔加运算后的组合效果。



         通过以上的步骤演示,中望3D的螺纹功能可以快速进行轴类零件的螺纹收尾设计,让零件更加符合实际使用。本文的图纸可登录https://www.zwsoft.cn/下载。在此过程中并不复杂,只需熟练掌握中望3D的螺纹功能,即可完成自动收尾设计步骤。中望3D还具有快速建模的强大功能,灵活便捷用于造型、是结构设计,是制造业工程师们提高工作效率的三维设计利器。对如何提高三维CAD设计水平,有兴趣的朋友可登录中望3D官网或指定培训网页 https://www.zwsoft.cn/product/zw3d
