使用中望3D进行料带设计(下篇)

经验技巧 2017-01-16 09:57:13 7417
返回

在上篇的实例教程中,我们学习了排料设计的具体操作,接下来,笔者将继续上篇中的实例,向大家介绍料带设计的具体操作,下面,我们来看看具体的操作步骤:

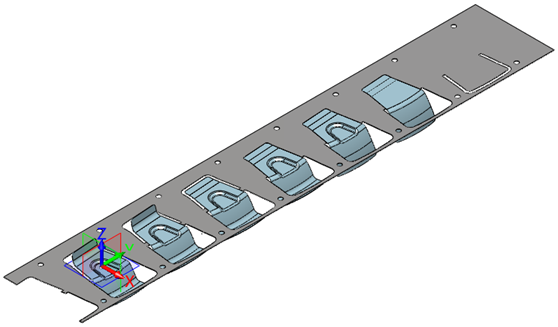

图1 汽车钣金件料带

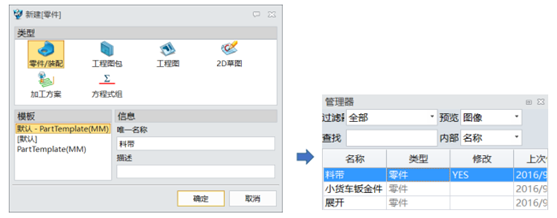

第一步,在上篇排料设计操作完成的基础上,新建一个名称为料带的零件,如图2所示。


图2 新建零件

第二步,使用外部零件功能,引用展开零件,位置为0坐标,历史为“关联复制到此零件”,如图3所示。


图3 展开零件

第三步,在XY工作平面上绘制草图,并设置草图定位(图4),进入草图(图5)。


图4 绘制草图


图5 草图

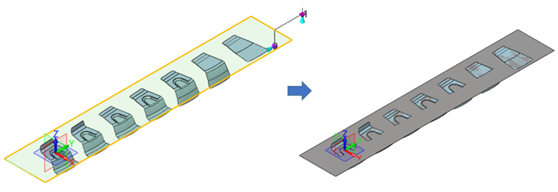

第四步,退出草图进行拉伸,厚度是-Z方向1mm,并给料带赋予金属材质,如图6所示。


图6 草图拉伸、设置材质

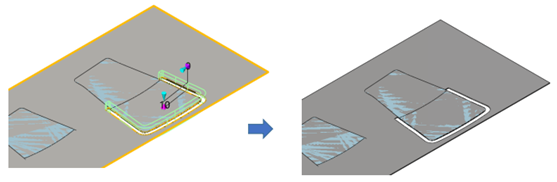

第五步,在料带上表面绘制草图,提取零件轮廓偏移6mm,封闭草图后退出草图,如图7所示。


图7 提取零件轮廓

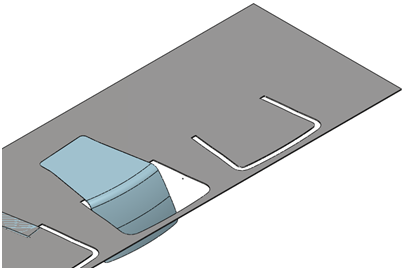

第六步,拉伸切除料带,如图8所示。


图8 拉伸切除料带

第七步,阵列切除特征,阵列数目为8个,间距为150mm,和料带进行布尔运算,如图9所示。


图9 阵列切除特征

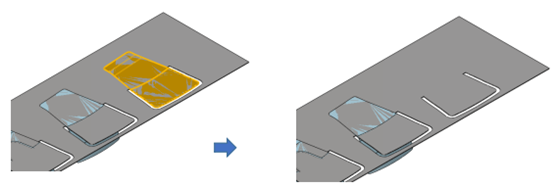

第八步,隐藏图10左边标黄色造型,得到最终隐藏效果。


图10 隐藏造型

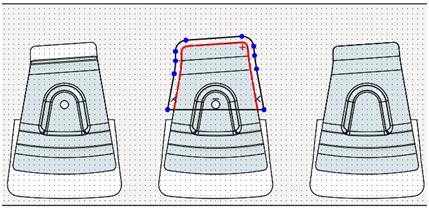

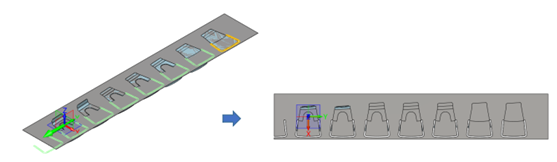

第九步,在料带上表面上绘制草图,提取第二工序的外轮廓后退出草图,如图11所示。


图11 提取外轮廓

第十步,切除料带,如图12所示。


图12 切除料带

第十一步,阵列切除特征,阵列数目为7个,间距为150mm,和料带进行布尔运算,如图13所示。


图13 阵列切除特征

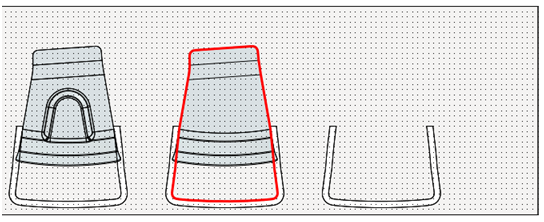

第十二步,再次在料带上表面上绘制草图,提取零件轮廓偏移6mm,封闭草图后退出草图,如图14所示。


图14 提取零件轮廓

第十三步,继续对草图进行拉伸切除,并进行阵列切除特征,阵列数目为4个,间距为150mm,和料带进行布尔运算,如图15所示。


图15 草图拉伸切除、阵列切除特征

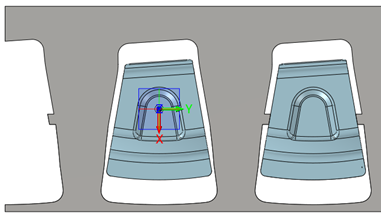

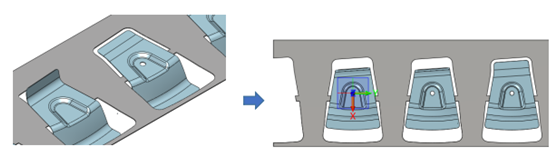

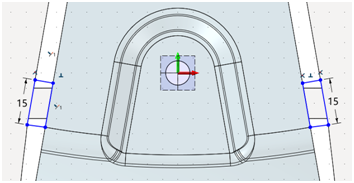

第十四步,在料带上表面最后一个工位上绘制下图草图,封闭草图后退出草图,如图16所示。


图16 草图绘制

第十五步,对草图进行拉伸切除,如图17所示。


图17 草图拉伸切除

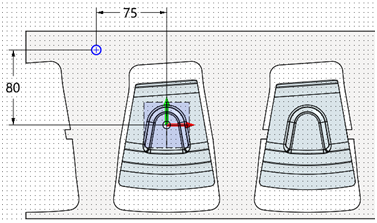

第十六步,在料带上表面上绘制下图草图,圆形半径为5mm,绘制完毕后退出草图,如图18所示。


图18 草图绘制

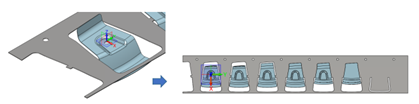

第十七步,对圆形草图进行拉伸切除,并进行阵列切除特征,阵列数目为8个,间距为150mm,和料带进行布尔运算,如图19所示。


图19 草图拉伸切除、阵列切除特征

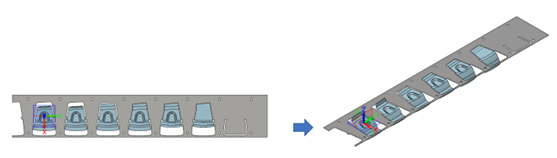

第十八步,镜像孔特征,料带设计完成,如图20所示。


图20 镜像孔特征

至此,汽车钣金件的料带布局设计就完成了。通过本实例教程的学习,相信大家都能很好地掌握级进模设计的相关操作要点,更好地完成其他相关的设计工作。
