中望3D质量测量功能介绍

经验技巧 2016-09-07 15:13:37 5264
返回

产品的质量信息对于厂家在产品重量控制,前期的成本预算、价格控制等方面都具有重要的指导意义。本文将向大家介绍专业高效的国产三维CAD软件——中望3D在质量测量方面的使用方法,以便大家可以通过中望3D的质量查询模块即可轻松掌握准确的产品质量信息。

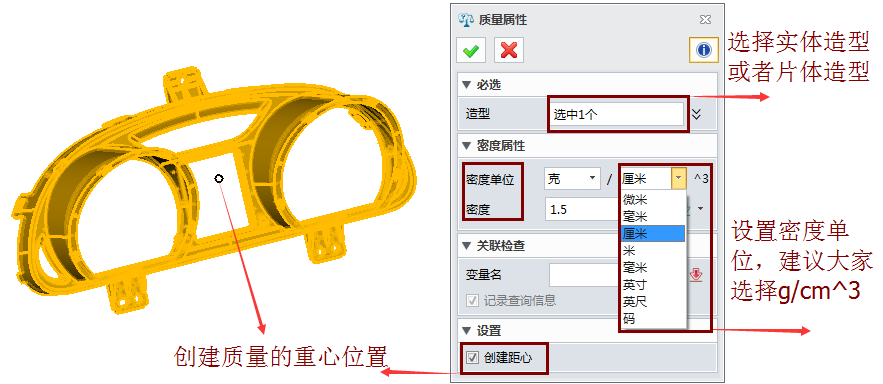

首先,我们单击工具栏“查询”模块中的“质量属性”,系统将弹出“质量属性”对话框,选择需要计算的造型,单击“确定”按钮,系统将计算出造型的质量,详细操作界面如图1所示。


图1 中望3D质量属性设置界面

这里需要注意的是:

第一,在中望3D中,支持对实体造型、片体造型、装配体文件进行质量计算。如果需要对装配体文件进行质量计算,在“质量属性”对话框中的“造型”选项下不做任何操作,系统将默认对绘图区所有组件进行质量计算。

第二,在一个装配内的隐藏和禁用组件,在求解期间将会被忽略。

第三,中望3D通过质量属性命令,可直接得到重心位置,方便设计师直观地查看,在得到重心位置的同时也计算质点,这对于结构力学分析是有很大帮助的。

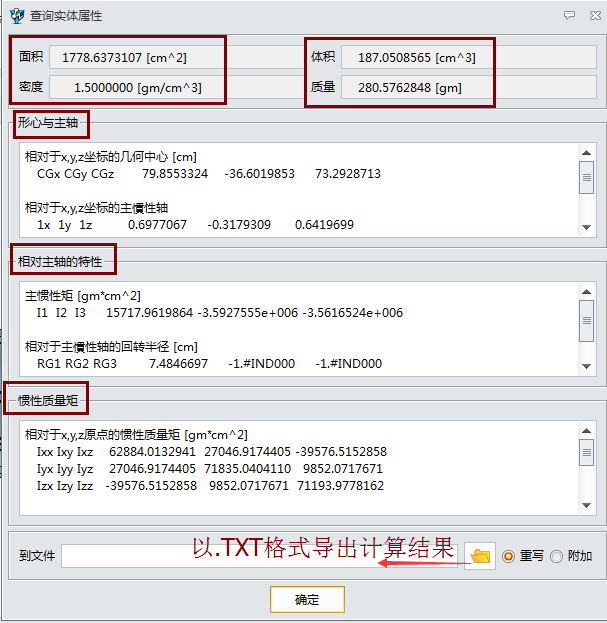

下图2中是中望3D实体造型质量计算的结果,设计师可以根据需要,把这些信息通过.txt文档的格式导出,方便后续查看和调用。


图2 中望3D实体造型质量计算结果

以上,就是中望3D质量检测功能的简单介绍。相比其他一些三维软件,中望3D的质量检测操作便捷,计算结果也更加直观,不需要进行繁琐的质量换算等操作,更有利于设计师高效地完成设计工作。
