三维CAD/CAM-轻松添加夹具孔加工注释

经验技巧 2014-06-09 11:39:20 5072
返回

       工装夹具的用途主要是夹稳某个工件进行生产、装配。若想让工装夹具起到固定作用,工装夹具的螺丝孔与螺丝的锁定不可或缺。生产夹具的过程中,车间工人往往需要利用二维图纸来查看孔的加工要求:如深度、扩孔、沉头等信息,这些信息需在出具二维图纸时进行标注注释。如三维CAD/CAM软件不具备这些功能,往往容易造成尺寸误解,加工错误等问题。所幸的是,三维CAD/CAM一体化软件中望3D可智能化进行孔加工注释,免除设计师以上烦恼。下面,让我们一起了解中望3D是如何实现这个功能的。

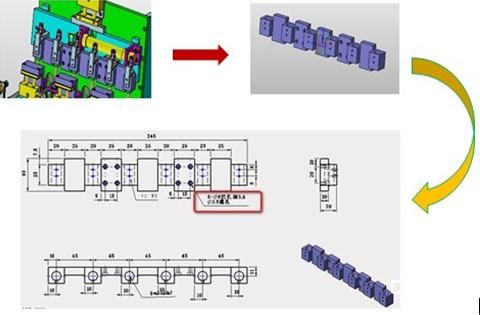

       步骤一:在中望3D绘制完三维结构后,就可出工程图了。此时,选中某个零件激活,点击鼠标右键,选定图框进入二维工程图,如下图所示。选择标注功能,根据图纸要求进行标注。

中望3D添加夹具孔加工注释操作步骤

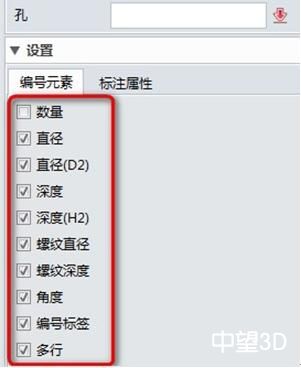

       步骤二:当需标注有沉头孔的尺寸需求时,可以在中望3D里选中孔标注功能。如下图:


       步骤三 :

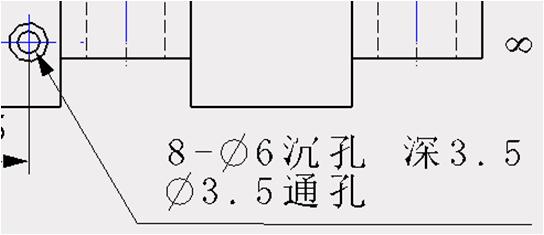

执行孔标注功能。选择需要对应的元素进行勾选,就可利用中望3D标注出相应的加工要求了。

          如下图:


       中望3D引用工程图的孔注释功能,可以快捷有效的体现加工要求,在实际产品加工中应用广泛。此功能十分方便、智能,可帮助设计者提工作效率,降低生产出错率,因此受到了许多用户的好评。中望3D2014新版发布后,中望3D为了帮助用户轻松体验新版本的强大功能,隆重推出 “跟奉老师学3D”交流探讨专栏https://www.zwsoft.cn/product/zw3d。奉老师可在线解答网友问题,帮助大家快速掌握3D设计并实际投入工作中,让3D设计软件速成不再是梦想。
