【实例教程】使用中望3D设计塑胶椅(下篇)

经验技巧 2016-08-29 17:07:13 2973
返回

在上篇的塑胶椅实例教程文章中,我们向大家介绍了使用三维CAD软件中望3D进行塑胶椅凳面的设计操作,其中,我们大量运用到了曲面功能,充分体验到中望3D曲面建模功能的灵活和高效。在下篇的教程中,我们继续为大家讲解塑胶椅凳脚的具体建模操作,相信经过学习,大家对中望3D的建模功能会有更加深入的了解和体验。

下面,我们来看看凳脚的具体设计步骤。

第一步:点创建

XY工作平面偏移-230创建一个新的辅助工作平面,如图1所示。


图1 创建新辅助工作平面

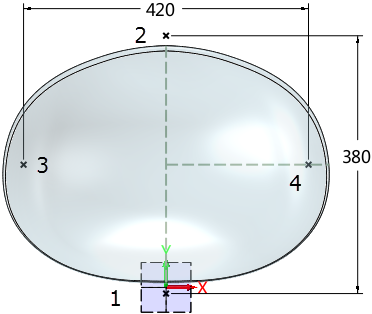

在新工作平面上创建4个可见点,接下来以下图2中出现的数字顺序,进行凳脚的建模。


图2 创建可见点

第二步:四凳脚创建

1、凳脚1。

在图2的点1位置创建半径为8mm的球体,如图3所示。


图3 球体创建

把上面创建的工作平面进行偏移6mm,隐藏上一步工作平面,如图4所示。


图4 偏移工作平面

用图4的工作平面切除球体上表面,如图5所示。


图5 切除球体表面

旋转球体沿YZ工作平面-20°度,旋转基点为绘制球体的草图点,如图6所示。


图6 旋转球体-20°

在球体的切割平面上绘制半径为R10mm的圆形,如图7所示。


图7 绘制圆形

2、凳脚2。

在图2中的点2位置创建半径为8mm的球体,如图8所示。


图8 在点2创建球体

用切除凳脚1球体的工作平面切除点2球体上表面,如图9所示。


图9 切除点2球体表面

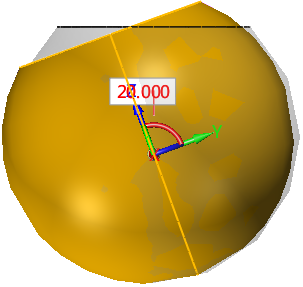

旋转球体沿YZ工作平面20°,旋转基点为绘制球体的草图点,如图10所示。


图10 旋转球体20°

在球体的切割平面上绘制半径为R10mm的圆形,如图11所示。


图11 切割平面上绘制圆

3、凳脚3。

在图2中的点3位置创建半径为8mm的球体,如图12所示。


图12 点3创建球体

用切除凳脚1球体的工作平面切除点2球体上表面,如图13所示。


图13 切除点2球体上表面

旋转球体沿YZ工作平面25°,旋转基点为绘制球体的草图点,如图14所示。


图14 旋转球体25°

在球体的切割平面上绘制半径为R10mm的圆形,如图15所示。退出草图后隐藏切割球体的工作平面。


图15 圆形绘制

4、凳脚4。

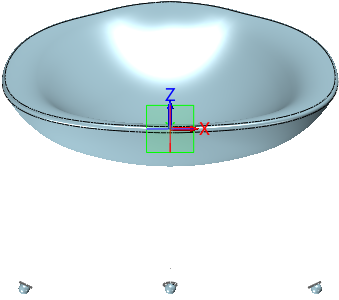

使用镜像,把左侧的球体和草图沿YZ工作平面进行镜像到右侧,如图16所示。


图16 镜像球体

5、凳脚建模。

使用拉伸命令把含有R10mm圆的草图进行拉伸到凳面,和凳面进行布尔加运算,拔模角度为2°,如图17所示。


图17 拉伸圆草图

继续使用拉伸操作对另外三个含有R10mm圆的草图进行拉伸,如图18所示。


图18 重复拉伸操作

对底部凳脚和凳面相交处的边缘进行R40mm的倒角,如图19所示。


图19 倒角

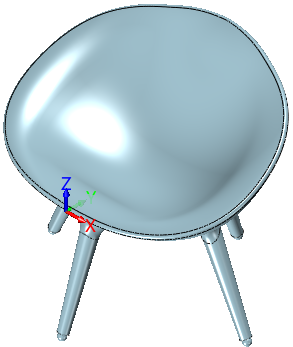

完成后的造型如图20所示。


图20 未上色造型

第三步:上色

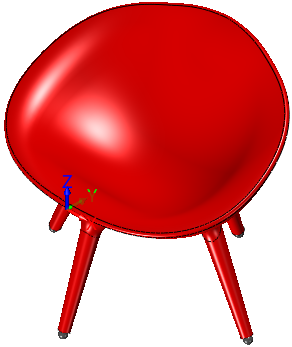

修改颜色,完成凳子造型,如图21所示。


图21 最终完成造型

完成上色操作后,我们就完成了整个塑胶凳的设计。通过这个实例教程的学习,相信大家对中望3D曲面、拉伸、镜面等功能都有了进一步的了解,而熟练掌握这些功能的综合运用,对设计师开展产品建模设计工作是有非常大的帮助的。中望3D,功能强大,易学易用,是设计师建模设计的高效选择。
