旋转是产品设计过程中经常运用到的CAD功能,特别是在建模设计方面。有些产品的外观造型,设计师在设计时如果能合理运用旋转功能,可达到事半功倍的效果。常见的台灯就是这种圆心对称造型的产品。本文将以台灯为例,向大家介绍在专业的三维CAD软件——中望3D中,如何通过使用旋转功能和阵列、扫掠等功能,快速实现产品建模的操作。

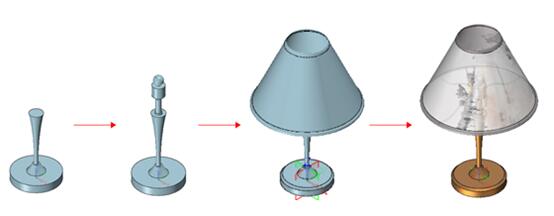

图1即是本次操作的基本流程展示。


图1 台灯建模设计的基本流程

下面我们来看看在中望3D中具体的操作步骤:

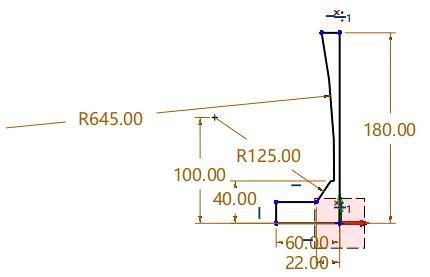

1、 选择XZ平面绘制台灯灯座的草图,草图尺寸如图2所示。


图2 绘制台灯底座草图

2、选择造型模块中的旋转命令,轮廓则选择步骤1中草图,轴选择Z轴,进行旋转,如图3所示。

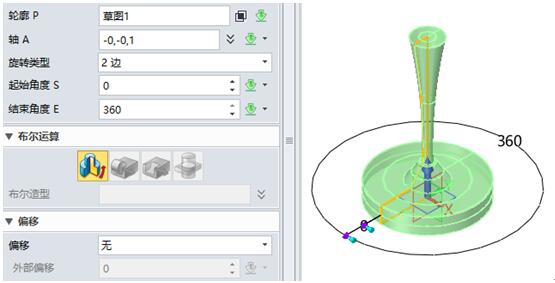

图3 旋转操作

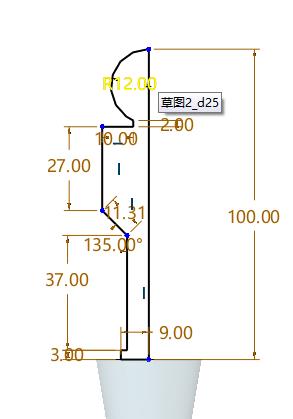

3、选择YZ平面作为草图绘制平面,绘制草图如图4所示。并对所绘制的草图进行旋转,旋转轴选择Z轴,操作步骤与第二步一样,效果如图5所示。


图4 绘制草图


图5 旋转操作

4、 以YZ平面为绘图平面,绘制灯罩的草图,如图6所示,并进行轴为Z轴的旋转操作,图7为旋转后的效果。

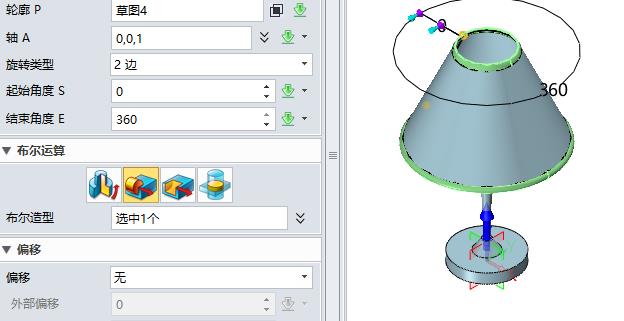

图6 绘制灯罩草图

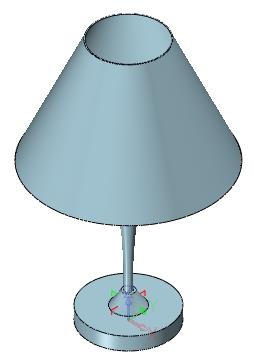

图7 灯罩旋转

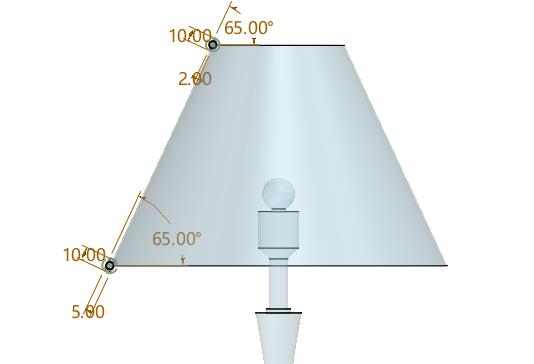

5、以XZ平面为草图绘制平面,选择预制草图中旋转椭圆分别绘制如图8所示,长轴为10mm、短轴为5mm和长轴为10mm、短轴为2mm,旋转角度为65°的椭圆。


图8 绘制旋转椭圆

6、点击旋转命令,选择步骤5绘制的草图为轮廓,选择Z轴为旋转轴,布尔运算选择加运算,如图9所示。

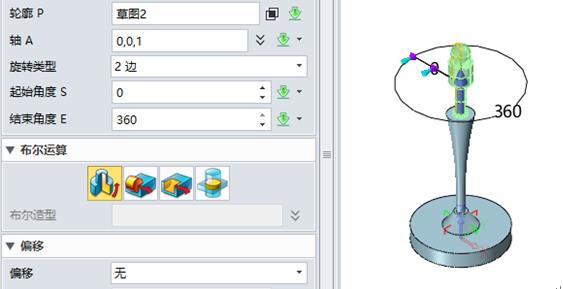

图9 凸台旋转操作

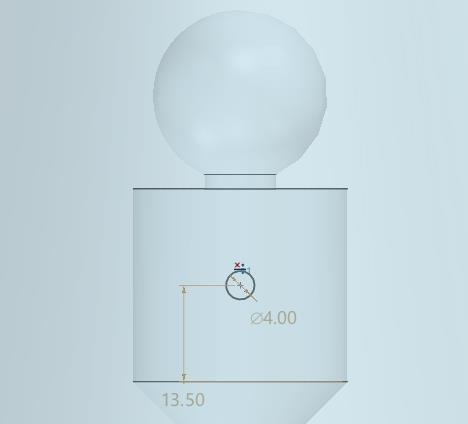

7、选择XZ平面为绘图平面绘制草图,在如图10位置绘制直径为4mm的圆。选择YZ平面绘制如图11所示曲线。


图10 绘制草图

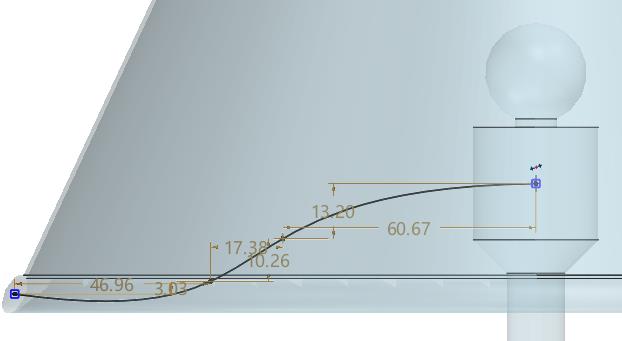

图11 绘制曲线草图

8、选择造型模块中的扫掠命令,以草图10为轮廓,草图11为路径,选择加运算进行扫掠操作,如图12所示。

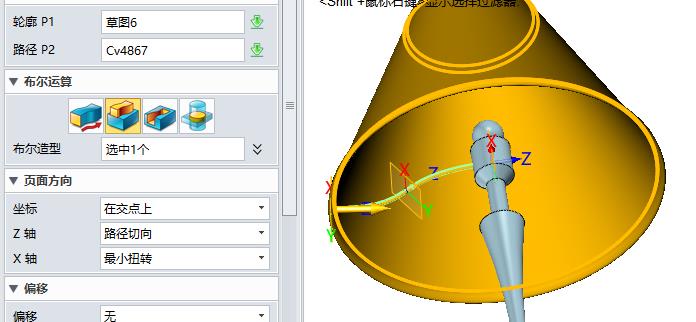

图12 扫掠操作

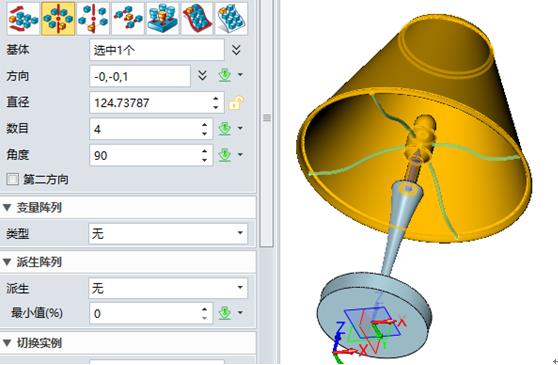

9、选择造型模块中特征阵列命令,基体为步骤8中所得实体,方向为Z轴正方向,数目为4,角度为90°,圆形阵列实体。如图13所示。


图13 圆形特征阵列操作

10、选择造型模块的倒角命令,如图14选择底座上部圆形为边,倒角距离为5mm。

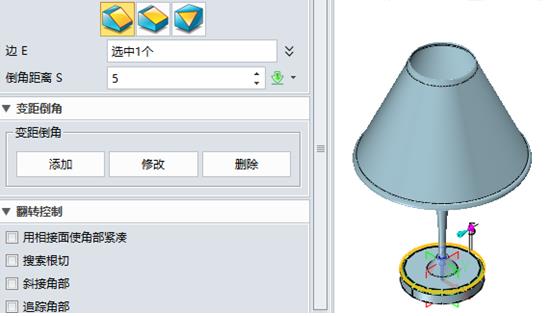

图14 倒角操作

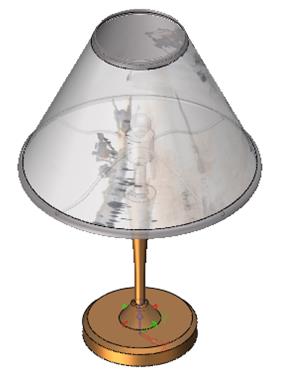

11、通过视觉样式模块中的材质和面属性等操作,即可得到如图15所示,台灯的完整设计结果。


图15 台灯的最终设计结果

通过上述步骤,我们看到了中望3D建模功能的强大和便捷。在整个台灯的设计过程中,主要运用了旋转功能,即通过一个截面轮廓围绕一根轴旋转即可快速创建出对应造型特征,大大提升了设计效率。在以后的设计工作中,如果遇到这种对称性的产品,不妨运用旋转功能来试试吧。

马上下载中望3D 2016版,享受高效灵活的设计体验:https://www.zwsoft.cn/product/zw3d

Z3是什么格式文件:https://www.zwsoft.cn/support/zw3d

更多详情,欢迎访问中望3D官方网站:https://www.zwsoft.cn/product/zw3d
