基于中望3D在医疗行业股骨柄CAD三维建模

经验技巧 2014-07-17 15:30:11 4888
返回

       随着计算机辅助设计和制造(CAD/CAM)对医学领域的应用,使医学发生了前所未有的发展。为生产出安全可靠的医疗器械,工业设计师们用CAD/CAM软件进行制作前的三维实体建模,取得满意效果。本文以三维CAD软件中望3D为例,为大家展示如何实现进行医疗器械股骨柄的CAD三维实体建模。

       股骨柄的三维CAD设计,可通过中望3D创建草图轮廓、创建曲面、修剪实体、钻孔、旋转移除、倒角修饰等步骤完成。在这几个步骤上,对比其他三维CAD设计软件,中望3D的操作流程更加简便清晰:中望3D独有的混合建模可以在曲面建模和实体建模之间自由灵活选择,最后通过布尔加运算就可以完成主体建模,即可实现轻松完成股骨柄的快速实体建模过程:

       第一步:创建草图轮廓

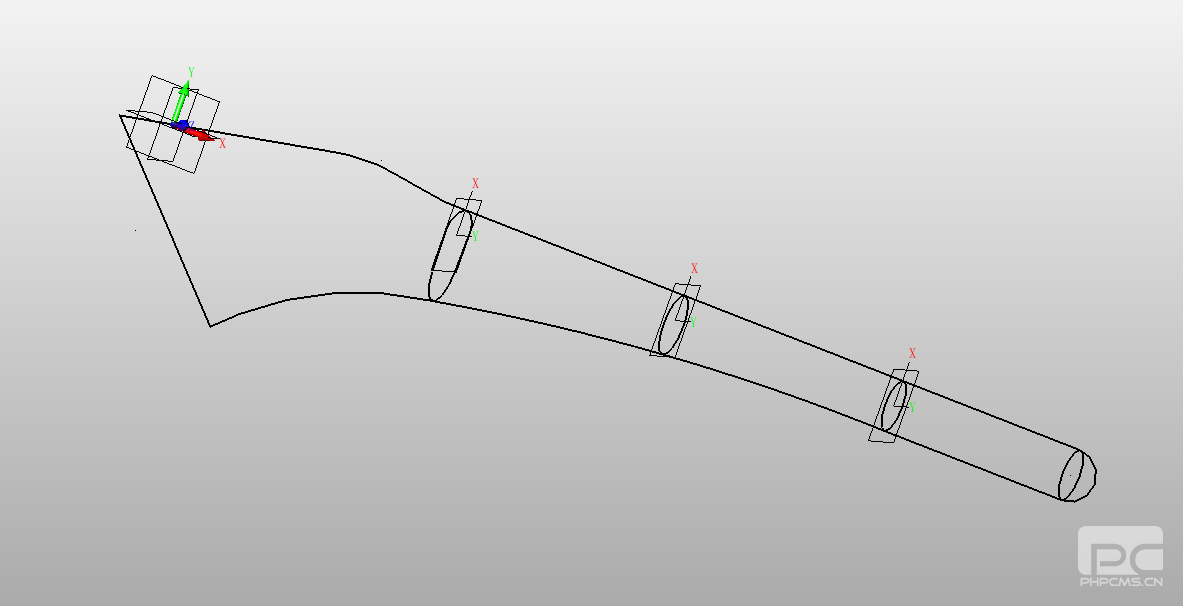

       打开中望3D界面,插入草图绘轮廓,创建基准平面,绘制不同平面草图,完成草图绘制。

       第二步:股骨柄创建

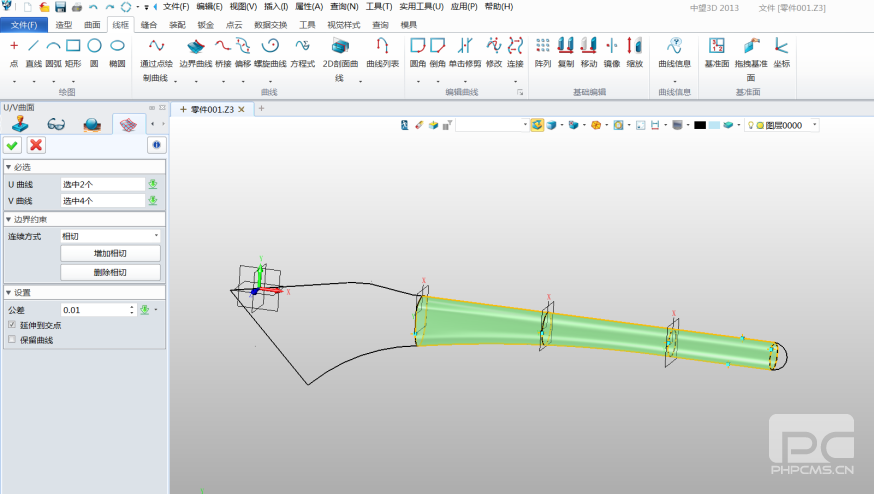

       1.使用中望3D曲线列表功能绘制曲线列表, UV曲面功能创建曲面。

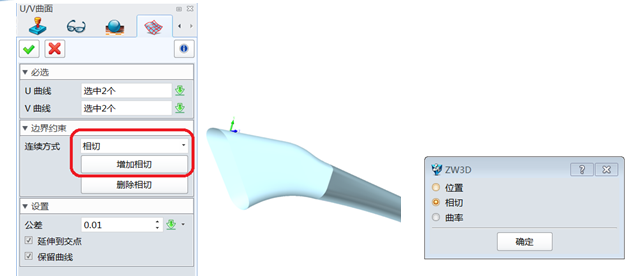

       2.创建第2段曲面,并对其进行边境约束,得到曲面。

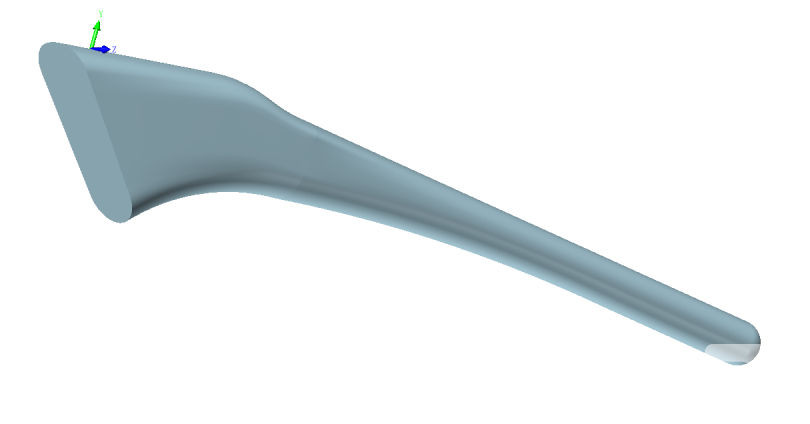

       3.封闭曲面得到实体。

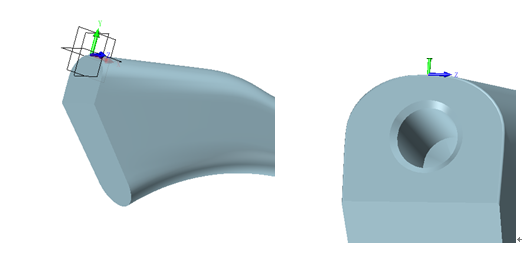

       4.使用中望3D修剪命令,以YZ平面为修剪面修剪实体。钻孔命令完成定位孔并倒角。

       第三步:股骨柄第二部分创建。

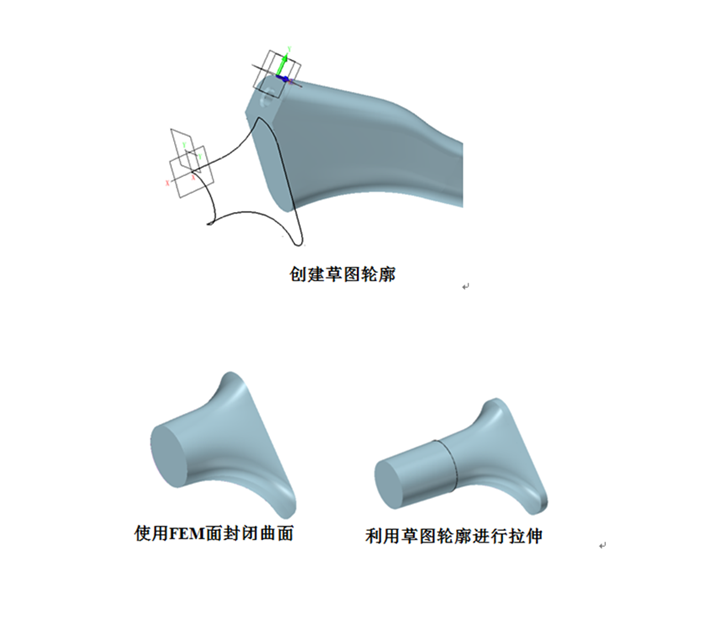

       首先创建草图轮廓,拉伸轮廓创建辅助面便于后续边境约束,通过UV曲面功能创建曲面利用边境约束约束其相切,使用镜像功能通过XY平面镜像曲面,再使用FEM面封闭曲面,利用草图轮廓进行拉伸(注意拔模角度)。

       第四步:旋转切除水滴槽。

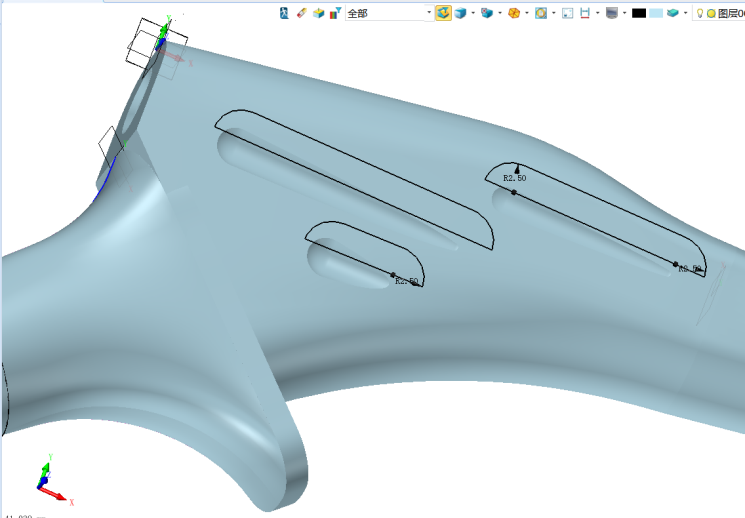

       草图命令绘制水滴槽利用中望3D旋转命令减运算切除3个特征

       第五步:细节处理。

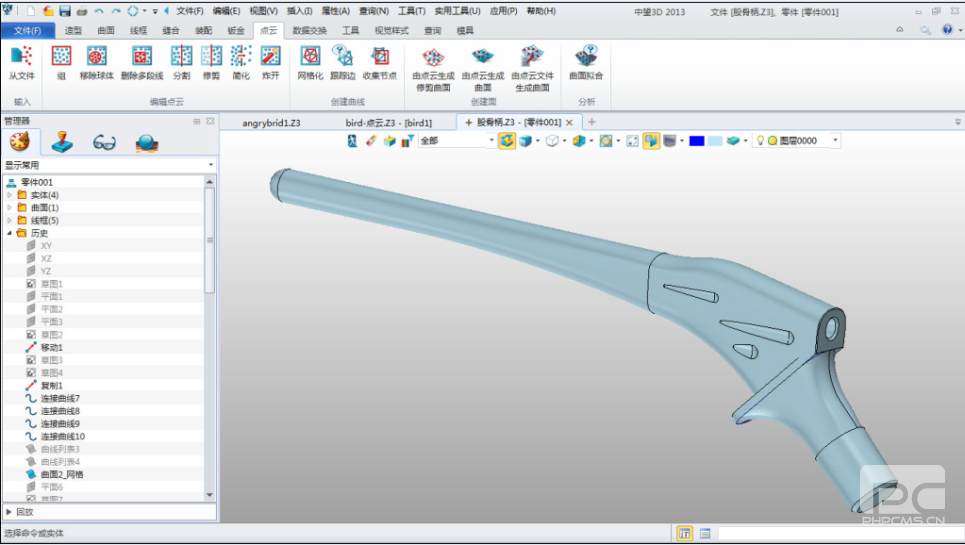

       使用中望3D 组合命令合并实体,用倒角功能倒0.2的角,对锐边进行处理。 至此,经过几个步骤的绘制,股骨柄效果图完工(如下图)。

       中望3D的曲面、实体建模能轻松、快速完成医疗器械股骨柄的三维实体,能够满足制造业企业的使用需求。同时,随着3D打印的精准度和定制化发展,开始成为医疗行业关注的热点。为了帮助医疗企业在前端3D设计和3D打印的高效对接,中望3D 2013增加了直接输出到“3D打印机”(Print3D)的功能,让用户方便快捷地与3D打印机交互,自动输出快速打印大大节省了企业的制作成本。如有兴趣了解如何将绘制的设计图进行3D打印,请关注中望3D官网相关信息。本文的股骨柄三维CAD图纸免可以费下载,欢迎登陆中望技术社区的中望3d图纸交换区(https://www.zwsoft.cn/)
