本文由佛山市荣山中学的赵粤平老师供稿


学习目标:


1.熟练使用草图相关绘制工具

2.学会使用“旋转”命令构造三维实体的方法

4.学会使用“浮雕”贴图功能

3.学会使用“扭曲”命令修改实体



在这一节里,我们学习旋转类实体的设计方式,通过这种方法,我们能将一个封闭的二维草图,沿着指定的轴进行旋转,进而生成三维实体,下面我们学习如何用这种方法设计出一个漂亮的花瓶。


一、设计过程


1.画出花瓶整体轮廓

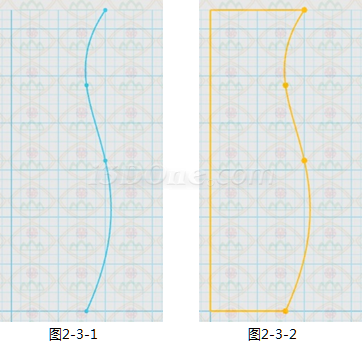

在“草图绘制”中选择“通过点绘制曲线”,可以通过输入坐标来确定四个拐点(也可以通过鼠标点击):(40, 0)、(50, 80)、(40, 120)、(50, 160),按鼠标中键确定,得到如图2-3-1所示曲线;利用“直线”,将曲线连接成如图2-3-2所示封闭图形。










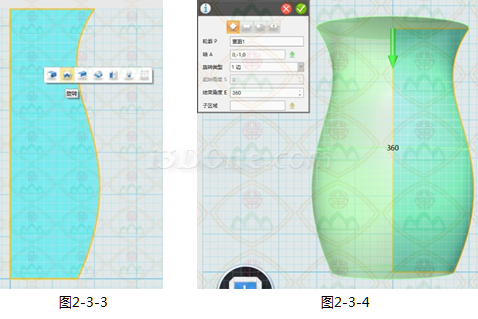

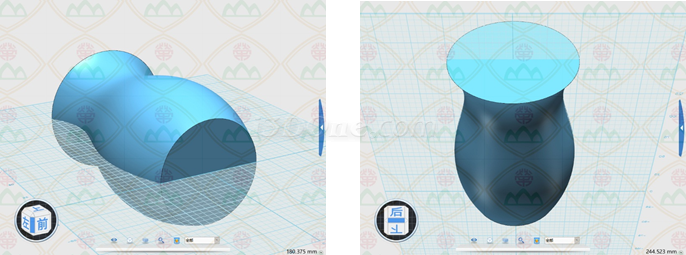

图2-3-5

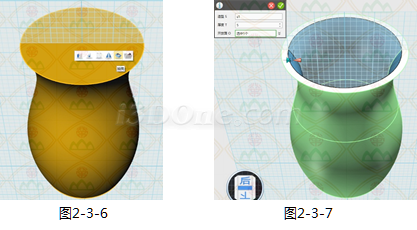

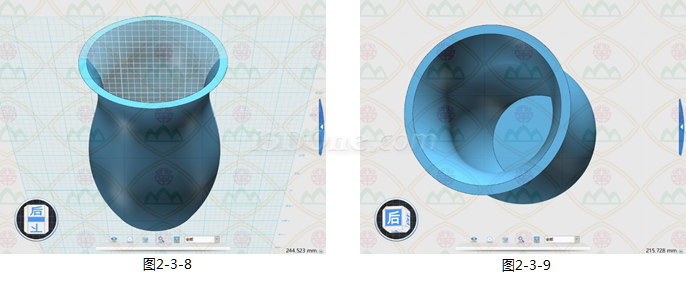

3.现在做出来的是一个“实心”的花瓶,需要把它“挖空”。选中整个花瓶,在快捷菜单中选择“抽壳”(如图2-3-6);厚度为“5”,开放面选中上表面(如图2-3-7),即可得到所要花瓶(如图2-3-8)。为方便观察,通过“显示/隐藏”中的“隐藏网格”来“删除”网格(如图2-3-9)。







4.装饰瓶身,给花瓶身贴上图片


在“特殊功能”中选择“浮雕”05-04.jpg,在“面”中选择花瓶的外表面,“最大偏移”为“0”。负数,向实体内部凹陷;正数,向实体外部凸出;0,实体表面。

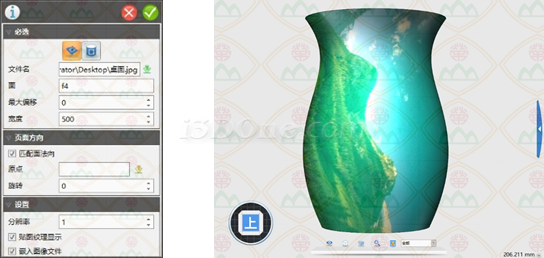

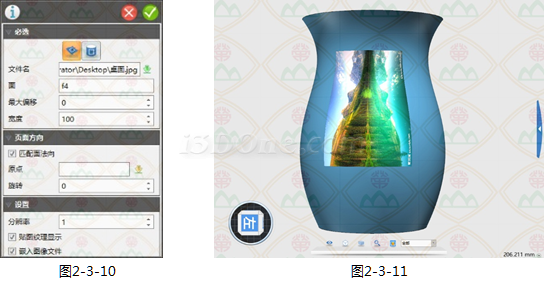

适当调整“宽度”值(如图2-3-10),数值太小,就无法贴满整个瓶身(如图2-3-11),数值太大,又无法显示整张图片(如图2-3-12)。





图2-3-12



原点留空,则是以瓶身侧面中心为贴图的中心点。

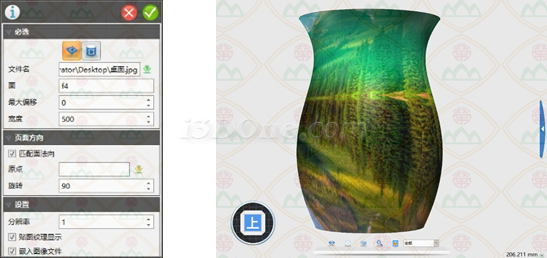

根据情况,是否需要将图片“旋转”一个角度(如图2-3-13)。



图2-3-13


“分辨率”为“1”,勾选“贴图纹理显示”和“嵌入图像文件”(如图2-3-14)。




图2-3-14


5.扭曲花瓶瓶身

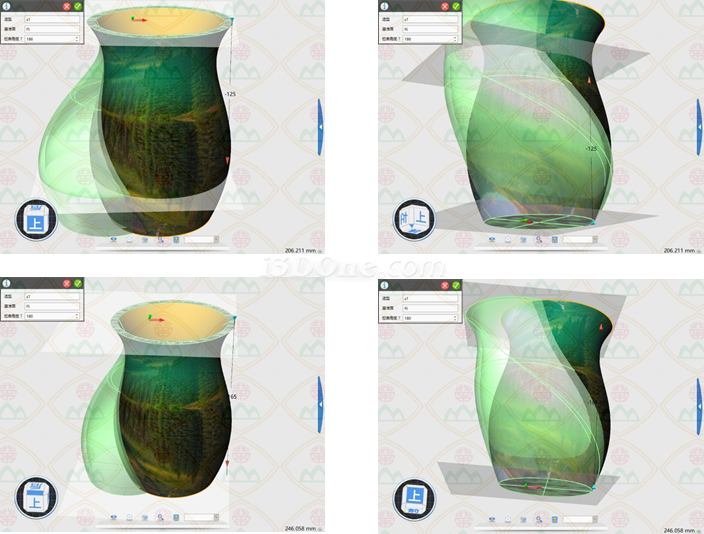

在“特殊功能”中选择“扭曲”05-02.jpg,“造型”选择整个花瓶,“基准面”可选上表面,也可选下底面,适当调整扭曲的范围(即哪些部分进行扭曲)和“扭曲角度”,设置如图2-3-15所示。




图2-3-15



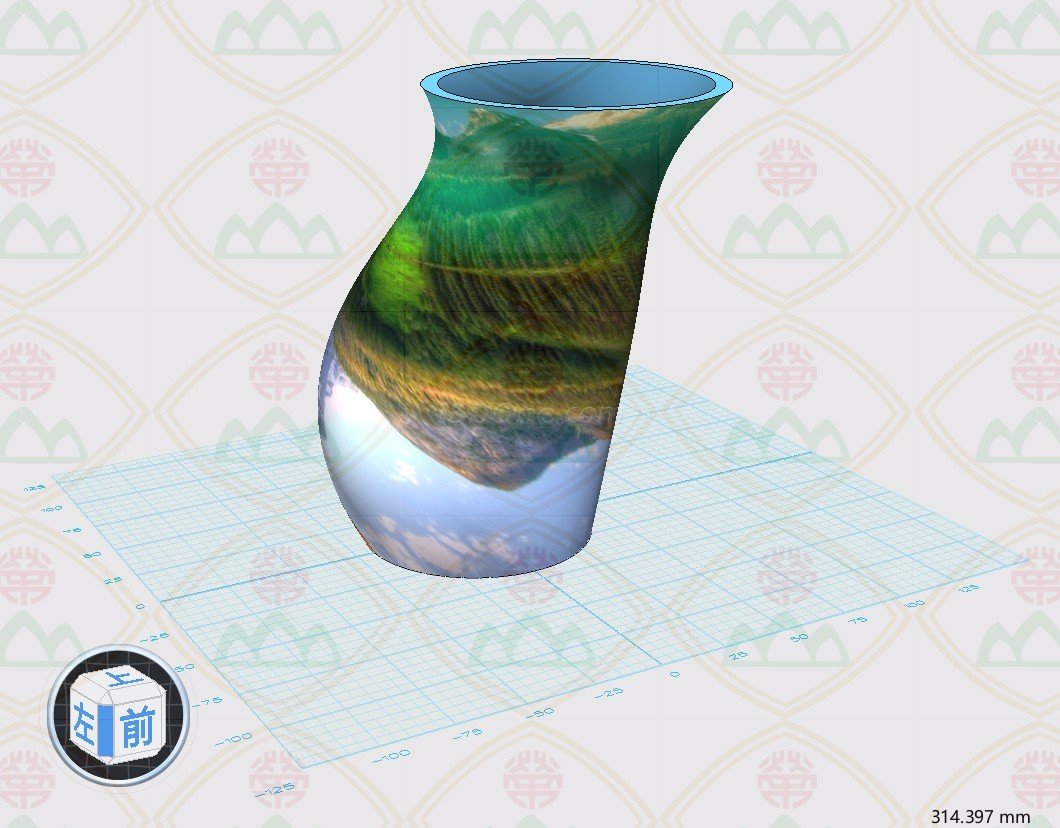

确定之后就可得到最终的花瓶模型,如图2-3-16。



图2-3-16


二、小拓展


像酒杯、矿泉水瓶等旋转体都可以使用本节花瓶的方法进行制作,同学们可以使用旋转这种方法试着设计这些作品。
