【3D亮点】中望3D快速制作CAM模板,切实提高工作效率

经验技巧 2016-01-19 11:23:48 6774
返回



当前,激烈的市场竞争要求制造企业要求进一步缩短产品研发周期、提高生产制造效率,才能在新时期继续保持竞争优势,占据主动地位,因此,先进CAD/CAM技术的应用势在必行。

中望3D集CAD、CAM于一体,能帮助工程师有效实现研发设计和加工制造的无缝衔接,提升工作效率,从而有效提高企业生产制造效率。

本文将结合制造业工程师在CAM编程方面的应用需求,向大家介绍中望3D如何通过设置CAM模板,减少工程师的重复工作,切实提高工作效率。

第一步:建立常用加工的工序

应用中望3D新建加工方案后,需建立常用的(2轴,3轴)的加工工序,如图1所示,并将其设置为常用的参数。

图1新建加工工序

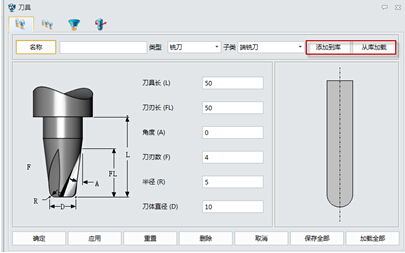

第二步:建立刀具库

在加工方案点击“刀具”命令,选择从库加载,也可以手动输入刀具名称和规格尺寸。此外,工程师还可以根据工作需要,把一些特殊或者企业专业的刀具添加到中望3D的刀具库中(图2),方便以后直接调用,设置完成后保存。

图2建立的刀具库

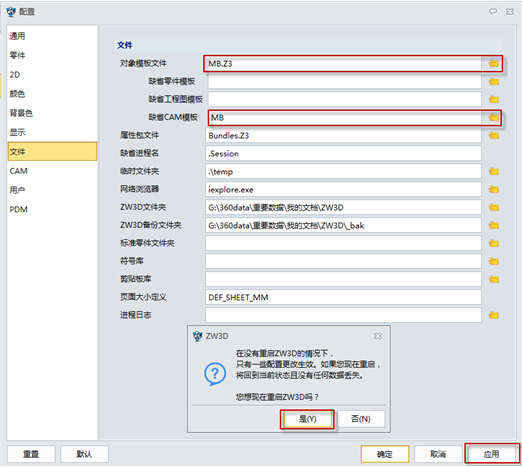

第三步:在配置选项指定CAM模板文件

点击主菜单的“实用工具”中的“配置”选项,指定对象模板和CAM模板文件的路径,并选择“应用”,软件将提示重启软件,选择“是”即可,如图3所示。

图3指定CAM模板文件

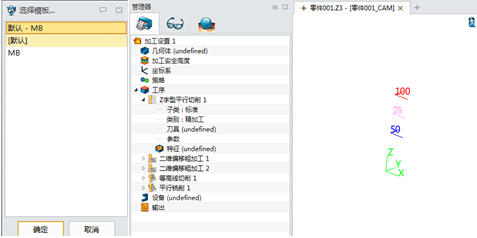

经过以上三个步骤的操作,中望3D-CAM模板就制作完成了,进入加工方案时会自动导入模板,如图4所示。

图4自动导入模板



通过在中望3D中制作CAM模板,可大大减轻工程师们的CAM编程工作强度,也避免了一些重复性的工作,切实提高工作效率。

小结:选择应用专业智能的设计加工软件是制造企业增强竞争力的关键。中望3D集三维CAD设计及CAM加工于一体化,并支持三维设计加工方面的智能化、个性化设置,能帮助工程师提高工作效率,助企业效益不断优化。
