三维CAD/CAM高级教程:怎样使用中望3D在曲面刻字

经验技巧 2015-08-04 10:38:56 6434
返回
  三维CAM编程过程中,经常会遇到需在零件表面(曲面)上刻字的情况。很多专业的三维CAD/CAM软件虽然功能强大,但是在曲面上刻字操作繁琐。
现在,工程师使用先进的三维设计软件中望3D,就可快速地实现在零件表面(曲面)刻字了,操作也非常简便:
  第一步:

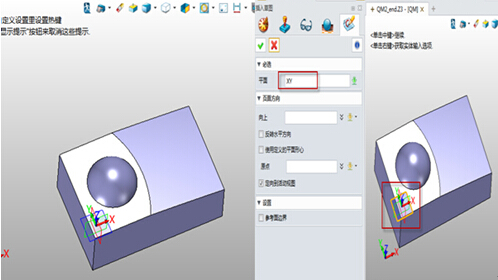

  在三维模型上写出要雕刻的文字,然后点击“插入草图”,选择“XY平面”(图1)进入草图界面。
图1

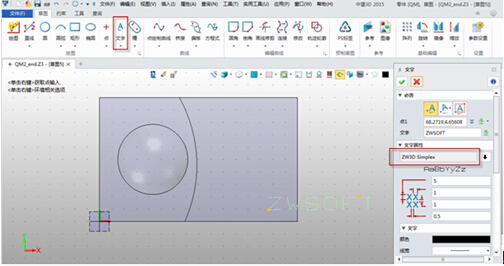

  点击“文字”输入文字,选择对应的文字属性后点击“确定”,如下图2所示。
图2

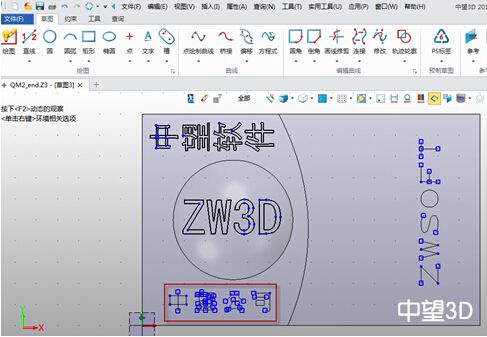

  使用同样的命令,继续输入其它文字(图3),其中汉字的单线字需从中望CAD导入,完成后退出草图。
图3
  第二步:

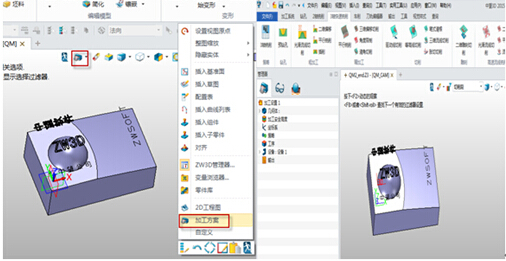

  进入加工环境,直接选择”加工方案”或点击右键菜单选择”加工方案”,如下图4所示。
图4
  第三步:
  进入选择“曲面雕刻”命令(图5),进行参数设置。
图5

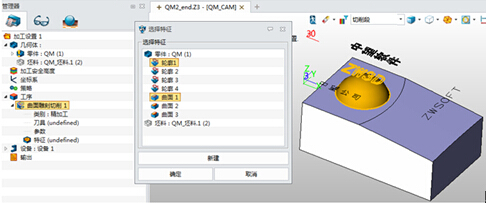

  选择要加工的特征,依次选择“轮廓”和“曲面”(图6),完成后确定。
图6

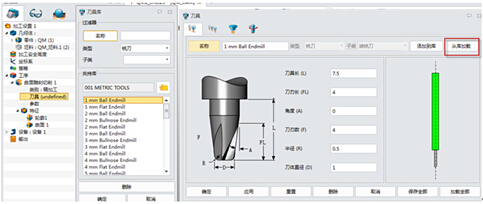

  再选择加工刀具,直接从中望3D刀具库中选择D1的球刀,如下图7所示:
图7

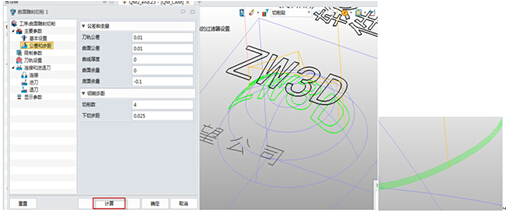

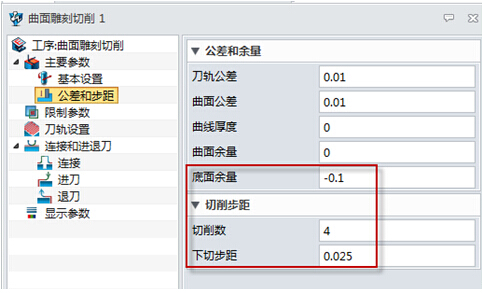

  设置加工深度-0.1,切削数4,下刀量0.025(图8),其它参数默认即可,选择完成点击“计算”,刀轨就完成了,如下图9所示:
图8
图9

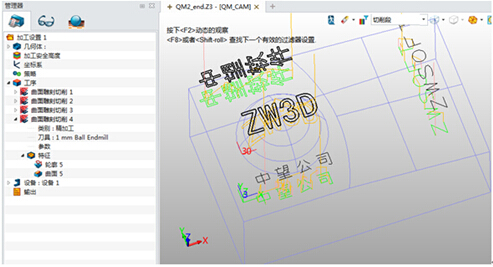

  用相同的方法设置其它刻字的参数(图10)。
图10
  第四步:

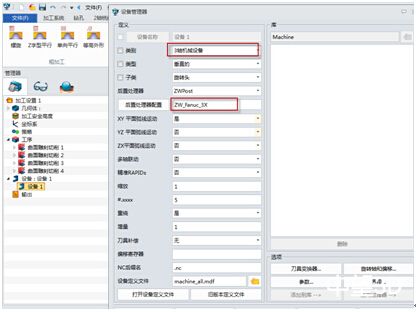

  输出G代码,先选择“3轴设备”对应的后处理“ZWPOST”(图11)后确定。
图11
  最后,选择要输出的刀轨(如下图12所示),G代码就完成了。
图12
  通过以上4个步骤,工程师就能够加工出符合要求的曲面刻字效果了。中望3D易学易用,而且在实际加工中智能高效。
