3DOne名师手把手教程:如何快速设计数据线

经验技巧 2016-01-20 12:41:05 7113
返回

上周四,3DOne社区进行的技术培训“以数据线为例,详解3DOne扫掠功能”已经结束啦!在这次课堂培训中,张桂平老师通过一个简单的数据线模型学习,深入地讲解了3DOne的扫掠功能,吸引了不少师生的观看。课后许多老师和同学甚至留言要图文版的学习文章,贴心的3DOne小编为方便各位老师的课堂讲解,以及同学们的课后学习,详细地整理出了图文版的数据线制作过程供大家看,大家千万别错过哟!

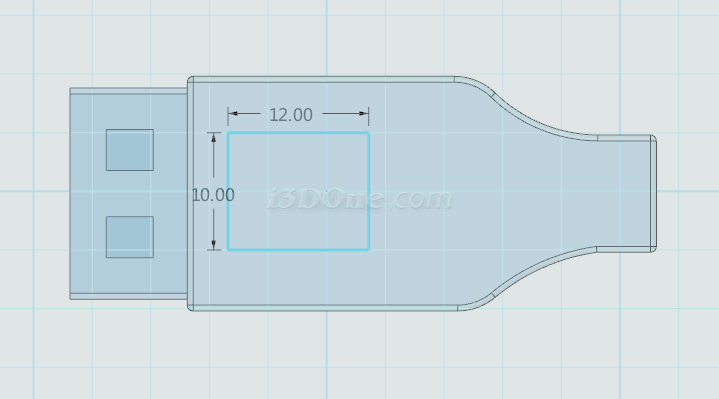

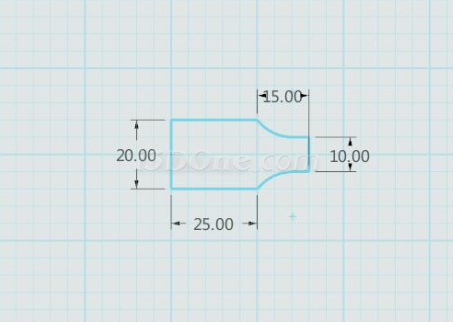

1、选择点击“草图绘制”,进入草图,绘制如下草图,完成后,点击上面的;退出草图。

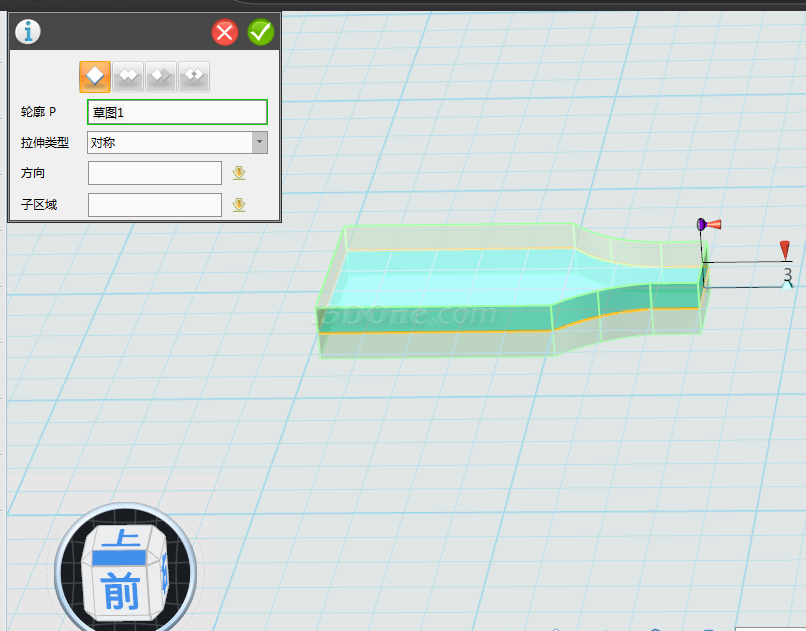

2、选择点击“特征造型”中“拉伸”,将步骤1中的草图进行拉伸,拉伸类型选择“对称”,厚度输入,勾选确认,如图所示:

3、选择点击“特征造型”中的“圆角”,对步骤2的拉伸体,圆角,半径“5”,勾选确认。

4、选择点击“特征造型”中的“圆角”,对步骤2的拉伸体,其他边圆角,半径“0.5”,勾选确认。

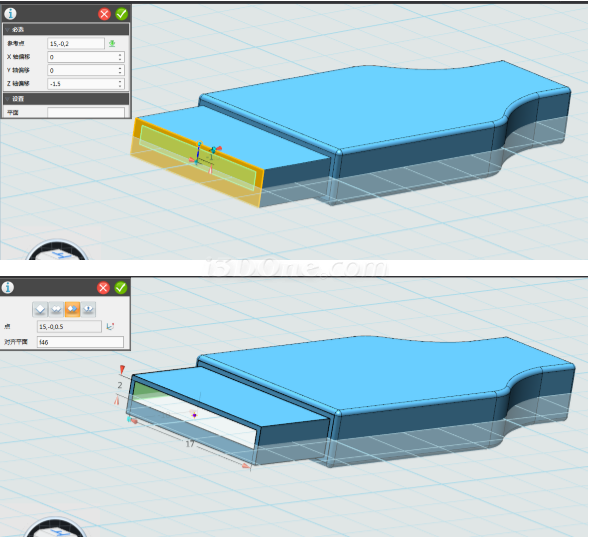

5、选择点击“基本实体”中的“六面体”,位置选择“两者之间”,并选择两个对角点,对齐平面选择侧面,如图所示,高度10,长度18,宽4,勾选确认。

6、选择点击“基本实体”中的“六面体”,位置选择“偏移”,并选择上边线的中点,再向Z轴偏移“-1.5”,对齐平面选择侧面,如图所示黄色面,高度-10,长度17,宽2,选择布尔运算中的“差”,勾选确认。

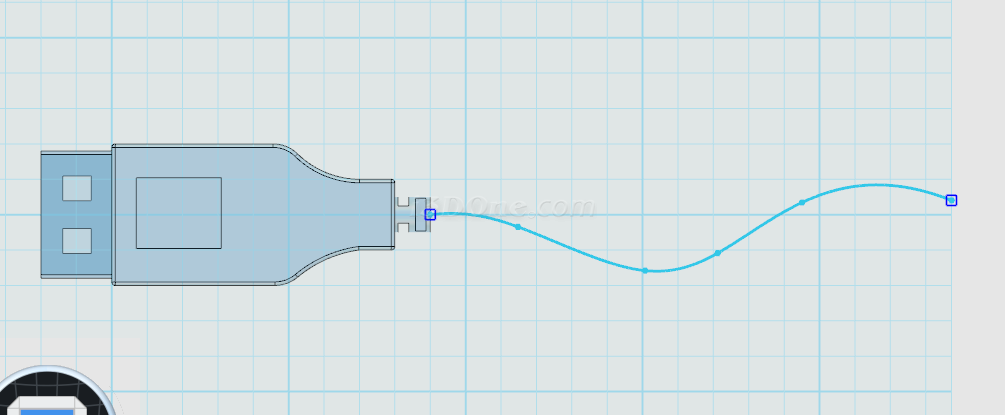

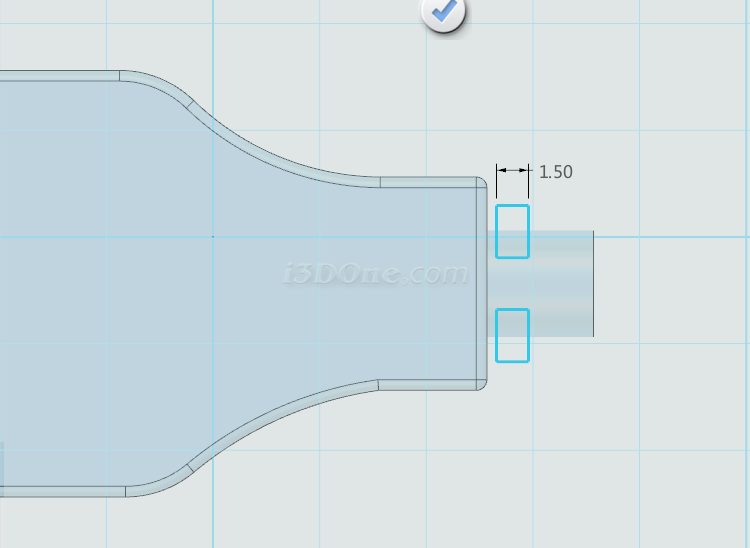

7、选择点击“草图绘制”,进入草图,草图平面如图所示,绘制如下草图,完成后,点击上面的退出草图。

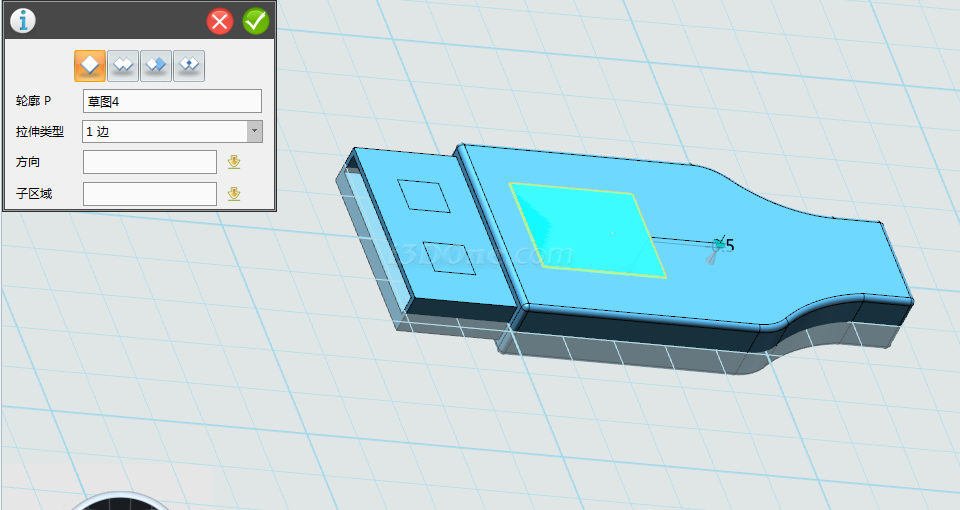

8、选择点击“特征造型” 中“拉伸”,将步骤7中的草图进行拉伸,拉伸类型选择“对称”,厚度输入“-0.5”,勾选确认,如图所示:

9、选择点击“草图绘制”,进入草图,绘制如下草图,完成后,点击上面的退出草图。

10、选择点击“特征造型”中“拉伸”,将步骤9中的草图进行拉伸,拉伸类型选择“对称”,厚度输入“-0.5”,勾选确认,如图所示:

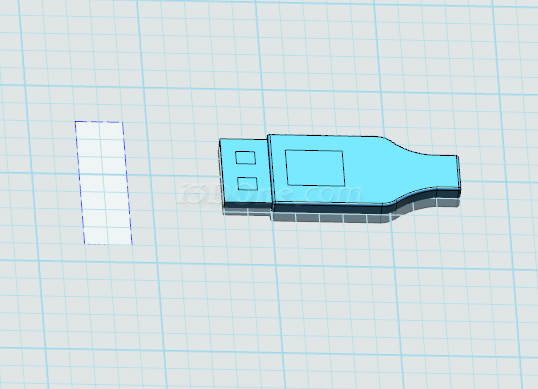

11、做辅助平面,在默认平面上绘制直线,拉伸直线,长度不限,如图所示:

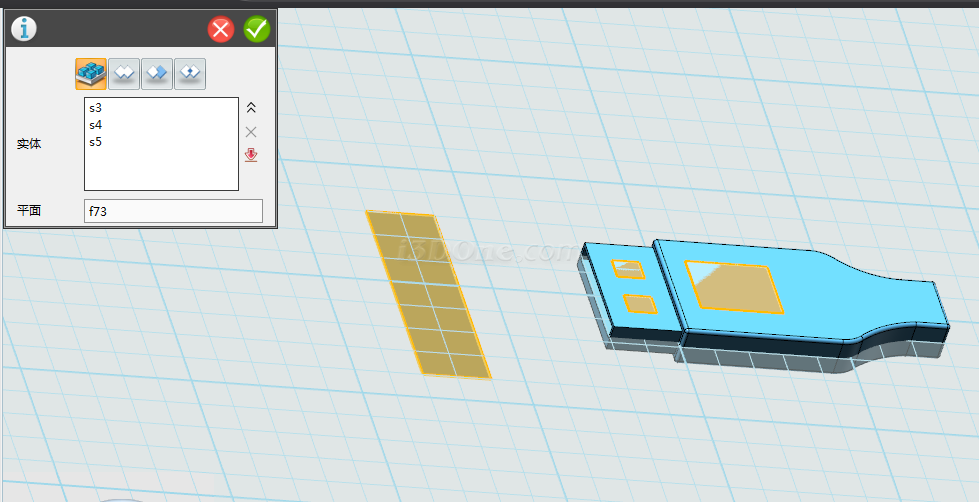

12、选择点击“基本编辑”中的镜像 ,选择步骤8和10的三个拉伸体,镜像平面选择步骤11做的辅助平面。

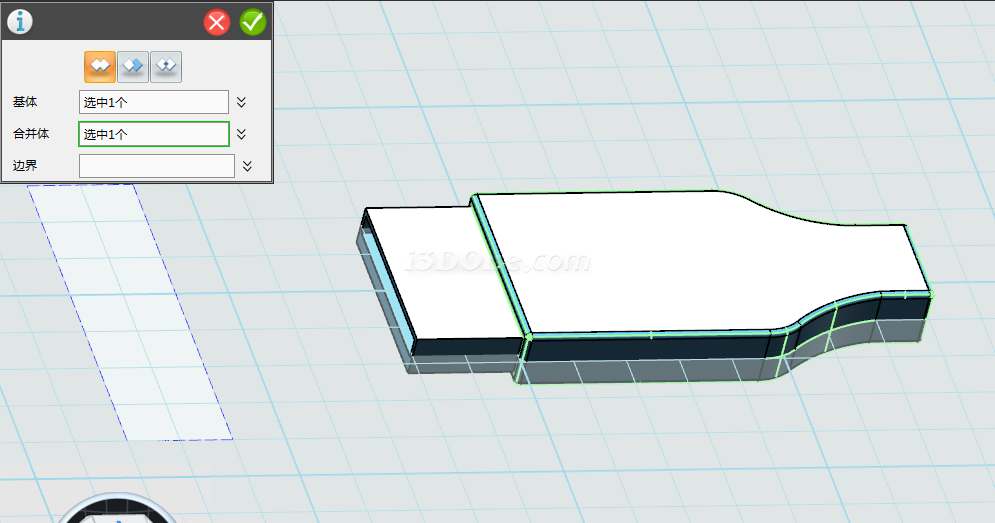

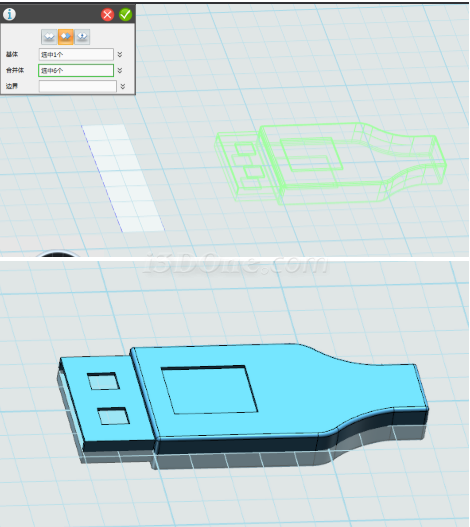

13、选择点击“组合编辑”,将步骤2和5的两个体进行求和运算,勾选确认,如图所示:

14、选择点击“组合编辑”,将步骤13的组合体用其他几个方体进行求差运算,勾选确认,如图所示:

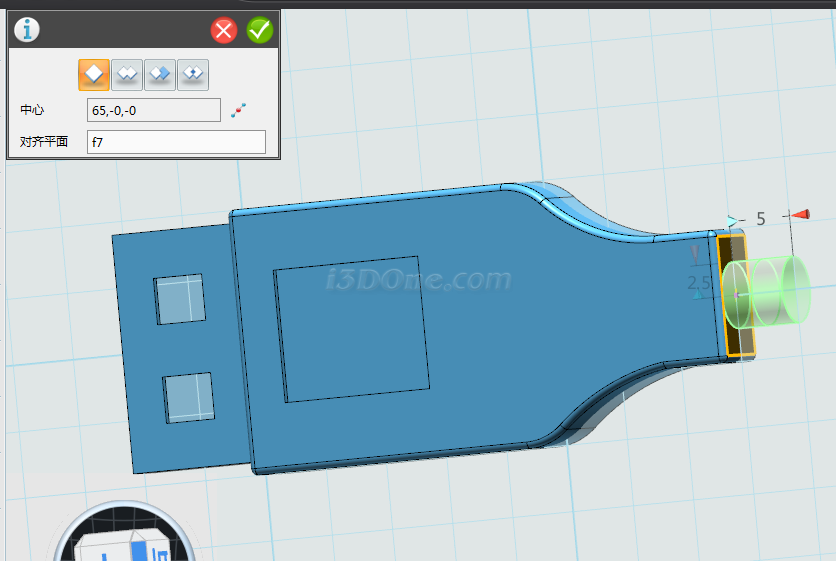

15、选择点击“基本实体”中的“圆柱体”,位置选择“两者之间”,并选择两个对角点,对齐平面选择侧面,如图所示黄色面,高度5,半径2.5,勾选确认。

16、选择点击“草图绘制”,选择默认平面,进入草图,绘制如下草图,完成后,点击上面的退出草图。

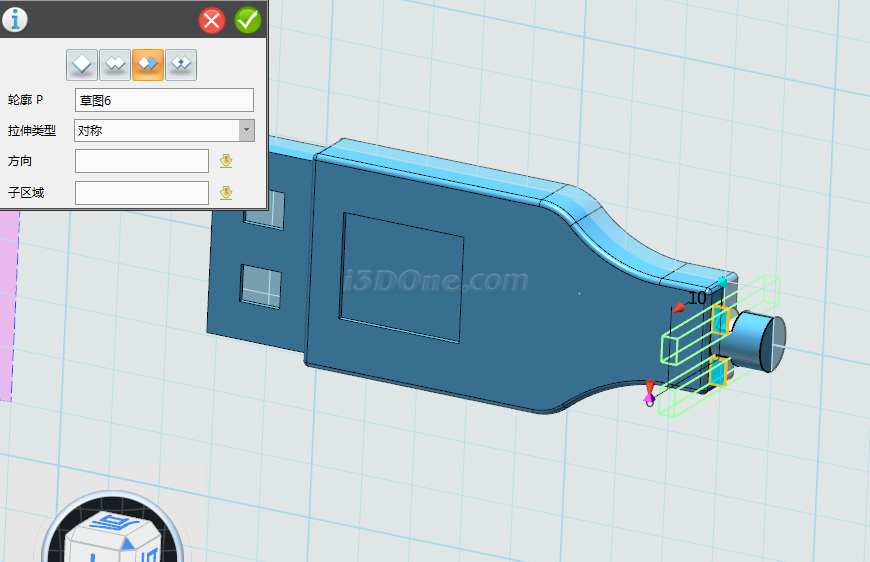

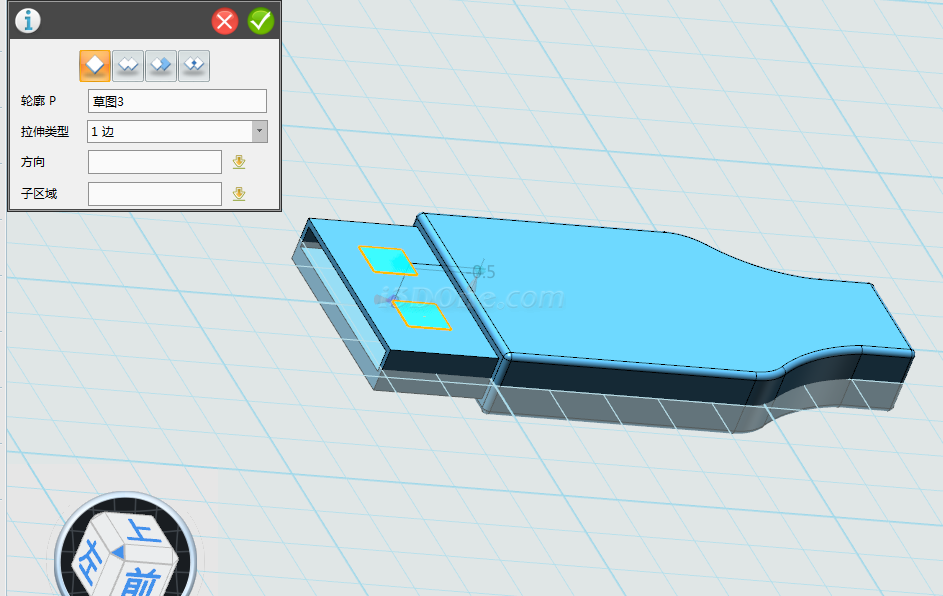

17、选择点击“特征造型” 中“拉伸”,将步骤16中的草图进行拉伸,拉伸类型选择“对称”,厚度输入“10”,选择差运算,勾选确认,如图所示:

18、选择点击“草图绘制”,选择侧面平面,如图所示,进入草图,绘制如下草图,完成后,点击上面的退出草图。

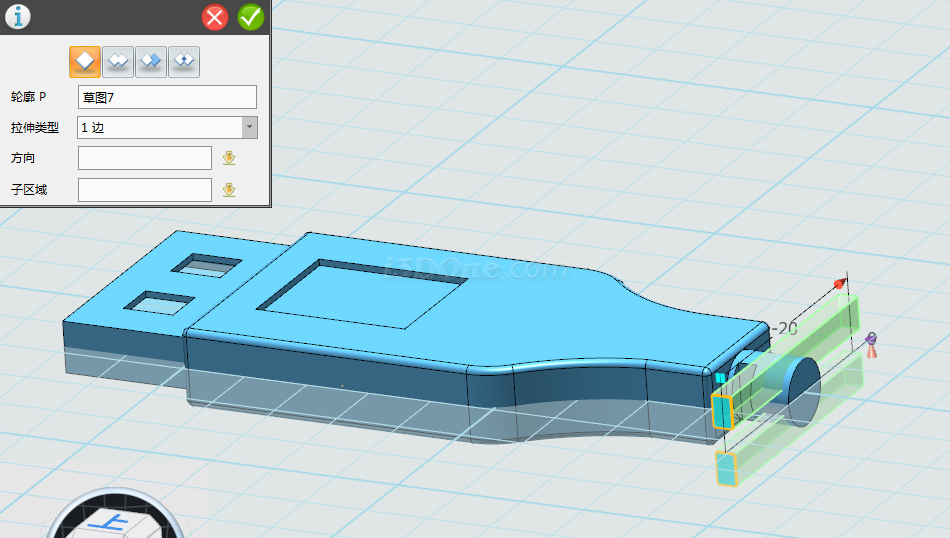

19、选择点击“特征造型” 中“拉伸”,将步骤18中的草图进行拉伸,拉伸类型选择“一边”,厚度输入“-20”,选择差运算,勾选确认,如图所示:

20、选择点击“草图绘制”,选择默认平面,进入草图,绘制如下草图,完成后,点击上面的退出草图。

21、选择点击“特征造型”中“扫掠”,将步骤21中的草图进行扫掠,轮廓选择圆边线,路径选择步骤20的草图,勾选确认,如图所示:

22、将扫掠面进行偏置,单击表面,弹出菜单中选择“DE偏移”,输入偏移值“-1”,勾选确认。

23、最后进行颜色渲染,可以自定,欣赏自己的作品吧。

【数据线模型下载】http://www.i3done.com/model/57221.html#ad-image-0

【观看案例视频】http://www.i3done.com/shows/18_20.html



3DOne免费下载及更多课程详情:www.i3done.com
