减速器在现代机械中应用极为广泛，例如水泥车、桅杆起重机、集装箱起重机、转臂式起重机、摩天轮等等。Cad设计工程师在进行对减速器出工程图时，会常常遇到需要在工程图中体现装配件内部结构的情况，此时就需要对一些零件结构进行处理，以便能显示内部结果，及早进行检查做出修改调整，以便保证整个生产周期的顺利完成。下面以三维CAD软件中望3D为演示工具，介绍如何进行相关的设置操作，提高工作效率。

减速机

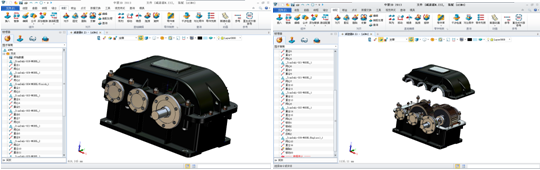

我们将在工程图中进行总装图，内部结构查看以及上盖的出图（上图）。

1.总装图

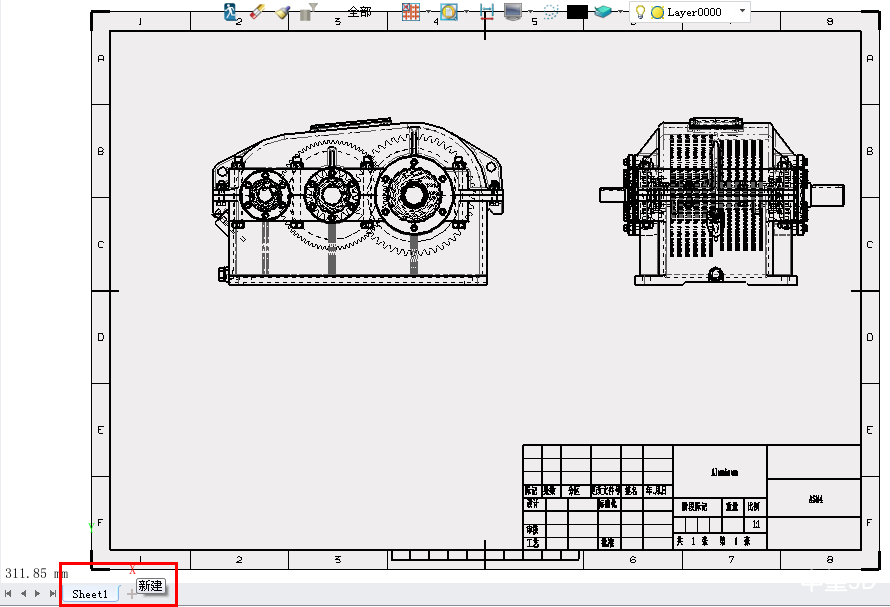

1）工作区点击右键，选择“2D工程图”，并选择图幅，进入工程图模块（下图）

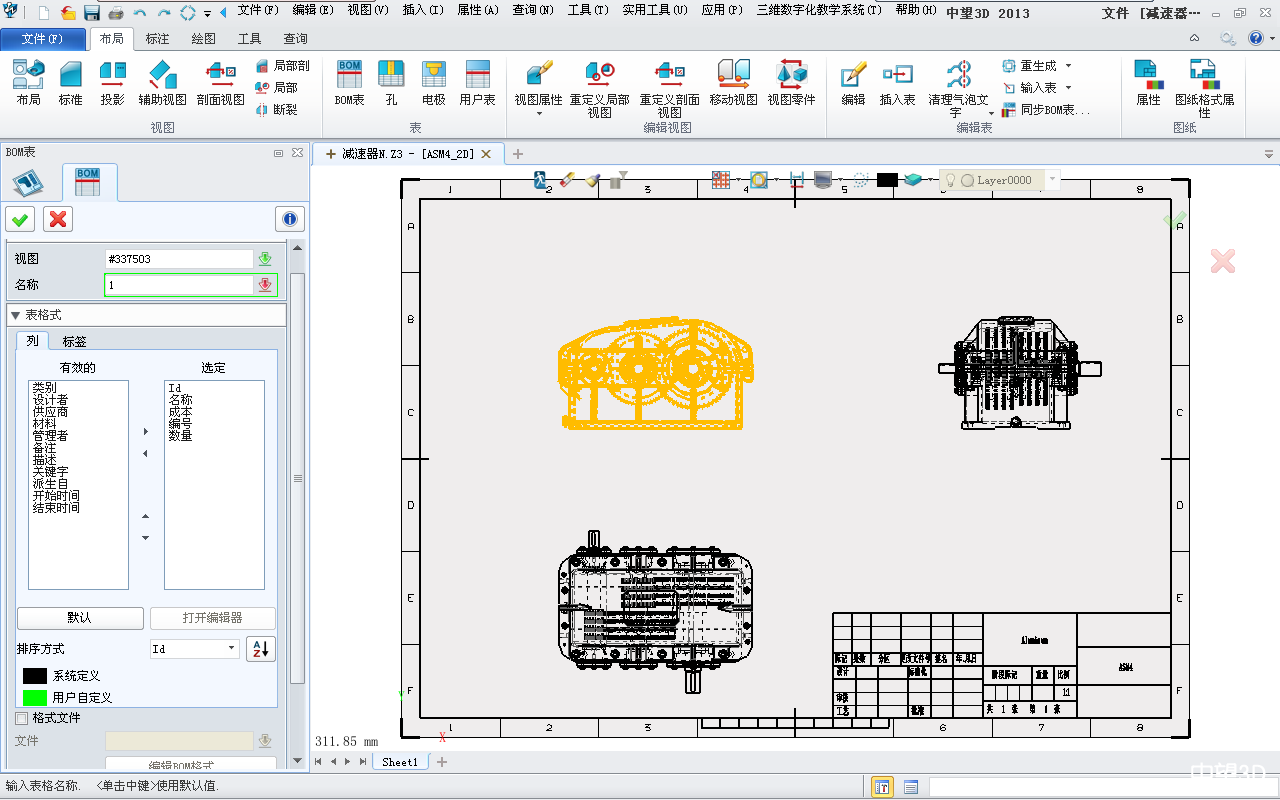

2）生成总装图

2.通过隐藏上盖查看内部结构

隐藏上盖有两种方式：

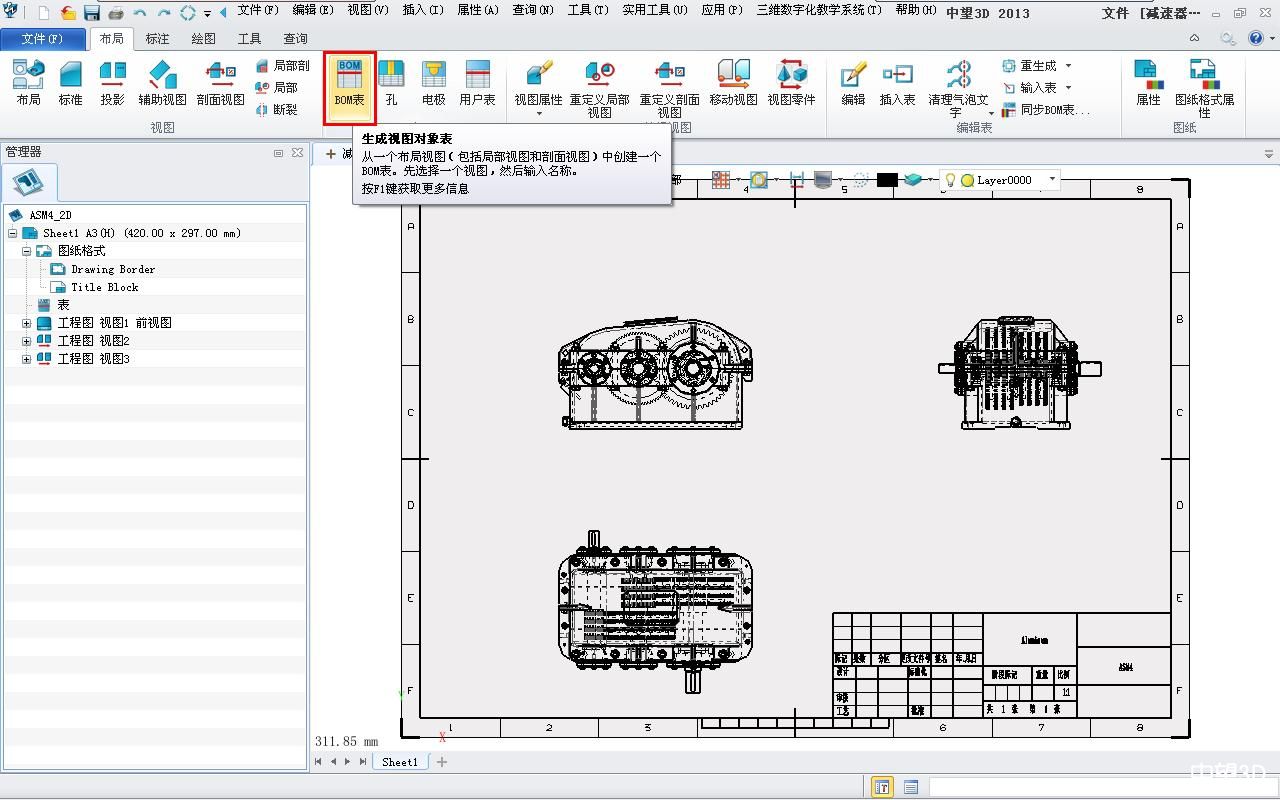

1）新建一个工程图或者新建一个新的工程图纸，新生成所需视图，如图红框所示（下图）

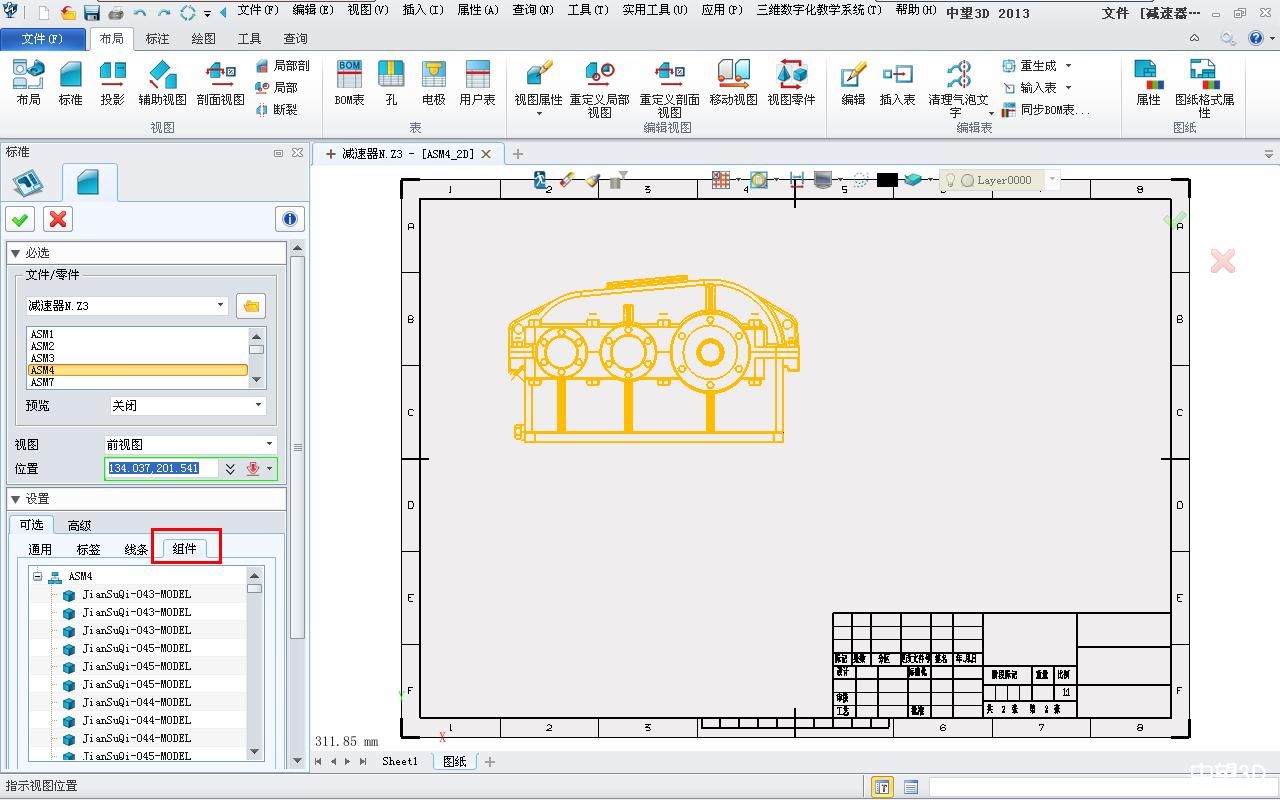

通过生成视图时，选择对话框中的组件，进行隐藏操作，如图红框所示（下图）

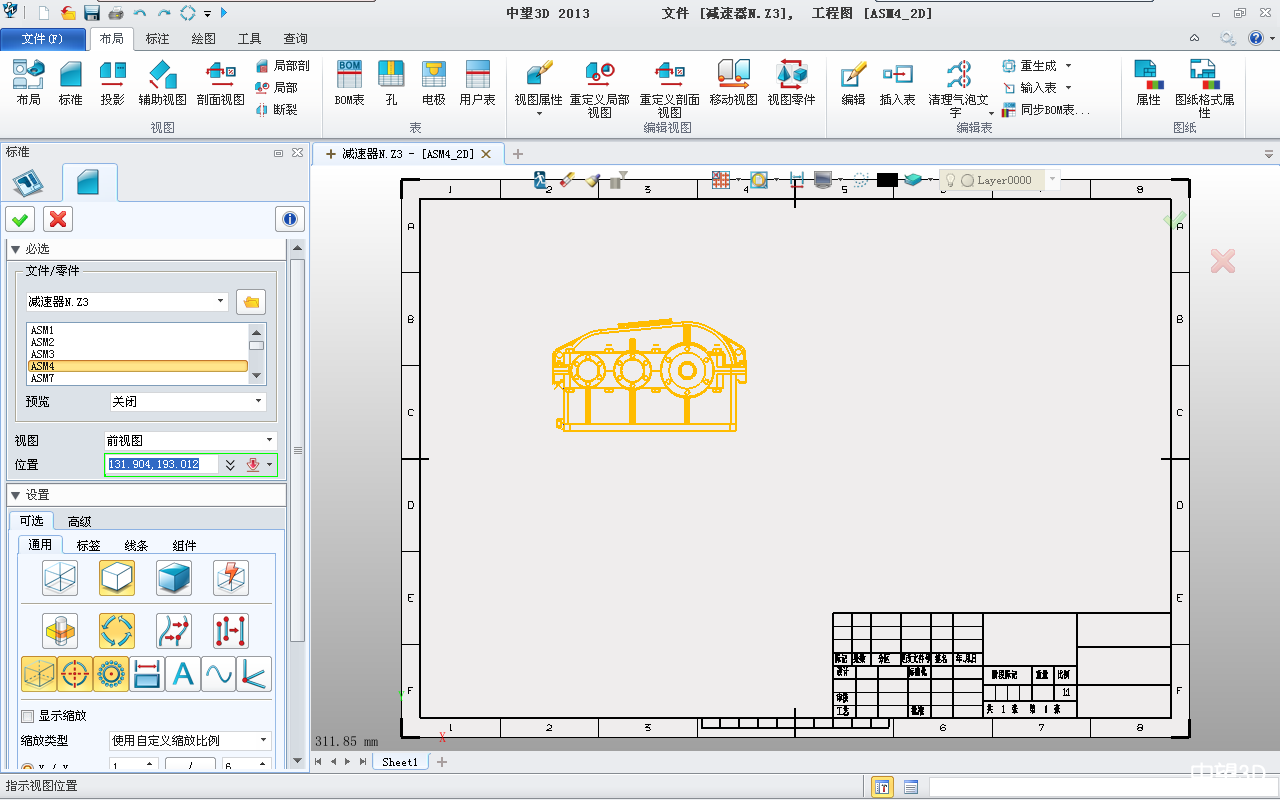

结果如图所示（下图）

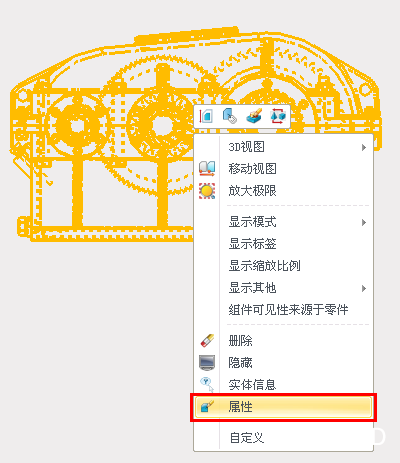

2）直接对总装图进行“属性”编辑，隐藏不需要的显示的组件，点击右键，选择“属性”，在属性框中，进行组件的隐藏，如图所示，同样可以得到上图的结果。

通过以上的操作方式，cad设计工程师们可以很轻松的用中望3D实现对于总装图中不同组件的显示，以便可以很清楚的了解减速器的内部结构。极大的提高沟通的效率以及清晰度。而它的操作方便简洁，容易操作，也可极大的提高出图效率。此种操作方式，不仅适用于减速器，而且能适用其他同类制造业产品。

值得注意的是，中望3D最新推出手把手式的功能教程培训（https://www.zwsoft.cn/），提供最快上手、最简易的学习模式，让初学者短期内从入门到精通，娴熟掌握一门三维CAD软件技术。同时，为了帮助企业降低成本，中望3D2013新增了直接输出到“3D打印机”（Print3D）的功能，让用户方便快捷地通过3D打印进行打样、质量检查。本文的图纸可以登陆免费下载（https://www.zwsoft.cn/&extra=）
