3D打印:三维CAD设计三星手机后盖

经验技巧 2014-07-18 09:58:14 5477
返回

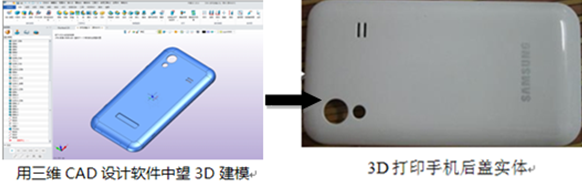

随着3D打印技术在国内被越来越多的人所认识,3D打印应用也逐渐走向现实中来,近日有网友用三维CAD设计软件中望3D玩起3D打印技术,并成功自制三星5830i 手机外壳后盖,对此本文小编整理了制作过程,向对3D打印感兴趣的粉丝们介绍详细步骤。

3D打印技术(快速成型技术),是以计算机三维CAD设计(下同3D设计)模型文件为基础,也就是通常所讲的“建模”。三维CAD软件中望3D具有灵活的自由曲面混合建模功能,能满足企业进行精确设计的需求,而且在2013的版本中加入了直接输出到“3D打印机”(Print3D)的功能,让用户非常方便快捷地与3D打印机交互,快速打印,在设计师们中广泛使用。关于如何进行前期的手机后盖建模步骤,请有兴趣关注设计的网友可到中望3D官网https://www.zwsoft.cn/查询相关文章,此处略去介绍。

手机后盖的设计建模完成后,接下来可用3D打印机打印出实际的手机后盖模型:

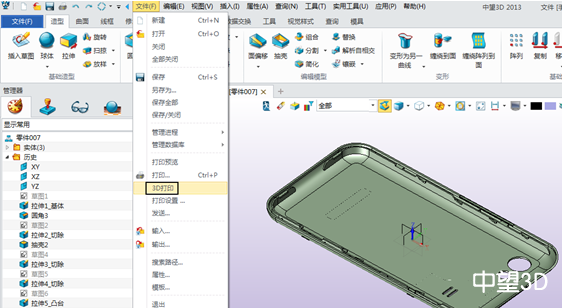

第一步:由于3D打印文件格式为STL,首先将设计好的模型图纸用中望3D输出转为STL格式。中望3D有完整的输入输出数据接口,专用于与3D打印软件无缝接合。选择“文件”操作界面上的“3D打印”按钮(如下图),可以自动切换到专用3D打印软件界面,无需手动转换STL格式,进行3D打印编程工作。

第二步: 把手机后盖STL文件输入到3D打印机对应的打印管理软件,由于3D打印机有一个最大打印尺寸,可以根据打印机的可打范围对产品的位置、放置方向、比例大小和打印属性进行调整。

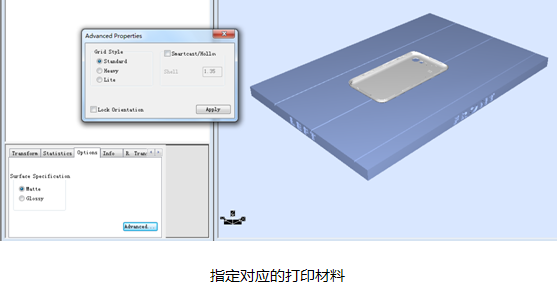

Objet公司的3D打印机可以通过Objet Studio打印管理软件来对打印产品进行输出前的产品调整并指定打印材料。相关设置完毕就可以输出到3D打印机进行实际的产品打印。

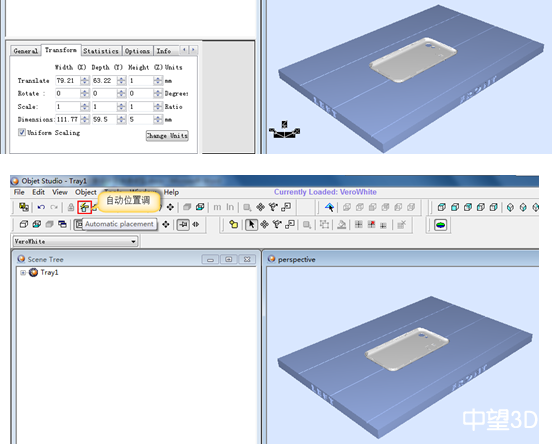

可以根据实际需要对零件调整比例,从上图可知原始大小已经适合打印操作,调整产品放置位置,放置在打印工作台范围内。

第三步:通过输出打印机功能实现打印操作。

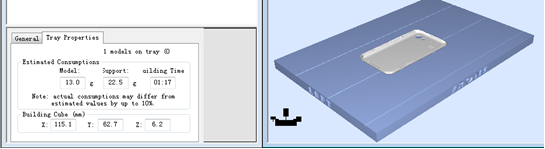

从上图可以得知打印加工所需时间01:17、产品重量13g、承托重量22.5g,所需材料总重量为35.5g,最后待打印机完成最后冲刺。实际打印产品如下:

通过使用3D打印技术,我们可以快速的对新产品进行设计、测试等工作。特别对复杂的产品更能体现其快速成型、节约成本之优势。3D打印手机后盖的前期三维建模CAD设计对成功制作尤为重要,用中望3D相对其他CAD软件会更加简便快速,有兴趣的朋友们可以通过中望3D官网https://www.zwsoft.cn/免费下载试用,更快掌握三维CAD设计,体验3D打印带来的乐趣。
