随着工业化、智能化的发展,越来越多的产品被加载了更多的功能。制造企业在制造生产时都希望产品达到小体积,多功能的效果,展示出更高价值。为了更好地支撑这些产品的更多功能,作为产品重要组成部分的钣金件,其造型也变得越来越复杂,这就需要三维CAD设计软件的常规钣金功能可以很好的响应这种复杂造型的设计需求。

新推出的中望3D 2016版本,在钣金模块中新增加了拉伸凸缘和扫掠凸缘功能,可以高效便捷地对造型复杂的钣金进行处理,满足更高的设计需要。

如图1所示,这种造型比较复杂的钣金如果是按照以往的做法,相信不少设计师都会感到头痛,而在中望3D 2016中,却能快速、精准地对其进行处理,我们一起来看看具体的操作吧。


图1 造型复杂的钣金件

第一步:生成钣金基体。

首先,创建如图2所示的草图,然后使用“钣金模块”的“拉伸凸缘”功能创建多级钣金造型,图3为创建效果。

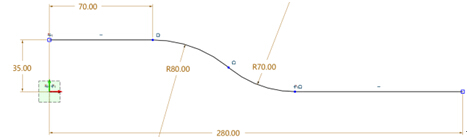

图2 草图

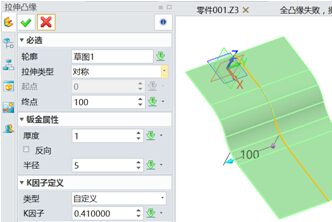

图3 多级钣金造型

第二步:倒圆角。

分别进行R35和R60倒圆角操作,图4为完成后的效果。


图4 倒圆角效果

第三步:生成复杂造型。

先按图5的效果,创建多级草图作为扫掠轮廓。

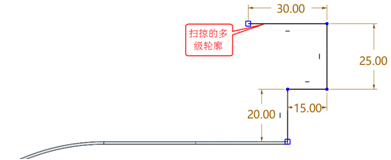

图5 多级草图

再按照图6中所指定的对应对象和参数,创建多级扫掠效果。

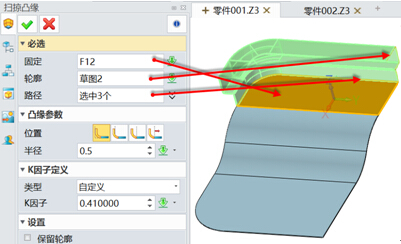

图6 创建多级扫掠效果

除此之外,也可以创建圆弧面钣金效果,先插入图7中的草图,再根据图8来定义相关参数。


图7  草图

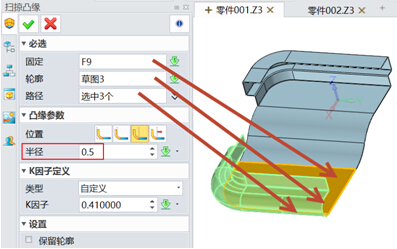

图8 定义参数

通过中望3D钣金模块中的拉伸凸缘和扫掠凸缘这两个功能,简单几个步骤即可创建出设计师所需要的复杂钣金,可为制造企业产品提升研发设计的效率带来很好的促进。
