【实例教程】使用中望3D进行烟灰缸设计

经验技巧 2016-04-06 14:52:06 4071
返回

拉伸、切除、拔模、圆角、阵列等CAD功能是设计师在三维设计过程中经常使用到的基础功能。本文以烟灰缸的设计过程为实例,来一起体验中望3D的拉伸、拔模、倒圆角、阵列等基础功能在产品设计中的综合应用能力。

本文以烟灰缸这个常见的小物品为实例,通过这个例子跟大家一起梳理下烟灰缸的设计思路,同时也加强一下对中望3D的拉伸、拔模、倒圆角、阵列等基础功能的综合运用能力。

图1就是本次实例中我们需要完成的烟灰缸效果图。

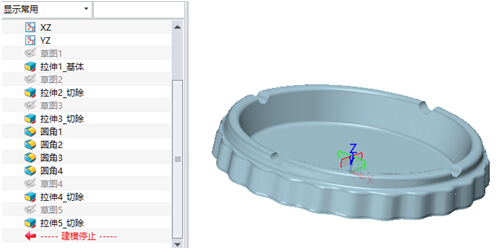

图1烟灰缸模型和设计树

下面我们来介绍下烟灰缸的设计思路:

第一步:绘制草图。

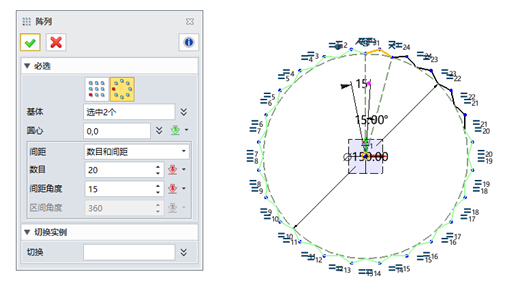

根据烟灰缸的造型情况,运用“阵列”功能,绘制出烟灰缸外部轮廓,如图2所示。

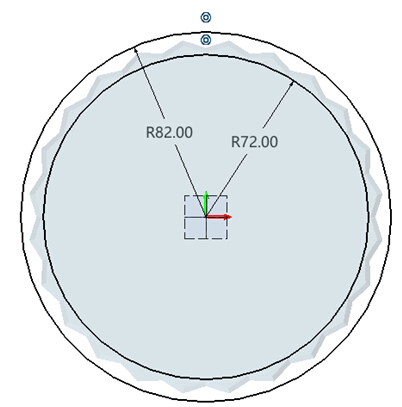

图2烟灰缸外部轮廓草图

第二步:拉伸基体。

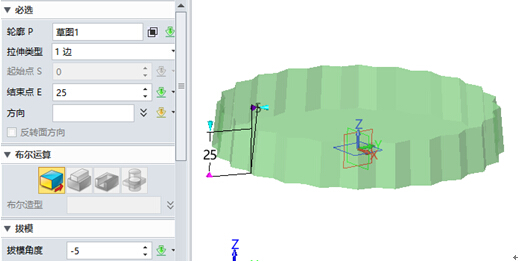

如图3所示,对基体进行拉伸,拉伸高度可根据设计师的想法来设定,本例子中,笔者设定拉伸高度为25,拔模角度为-5。


图3烟灰缸基体拉伸

第三步:绘制烟灰缸顶部草图。 如图4所示,选择烟灰缸基体顶部面作为平面,然后绘制草图。


图4以烟灰缸基体顶面为平面绘制草图

第四步:烟灰缸基体拉伸切除。

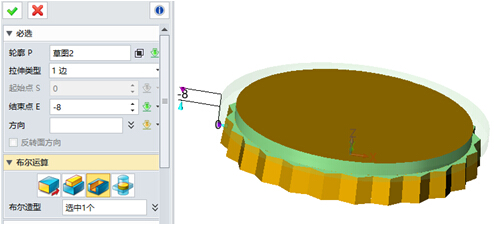

通过布尔运算“减运算”对烟灰缸基体进行拉伸切除,如图5所示。


图5拉伸切除烟灰缸基体

第五步:绘制烟灰缸腔体。

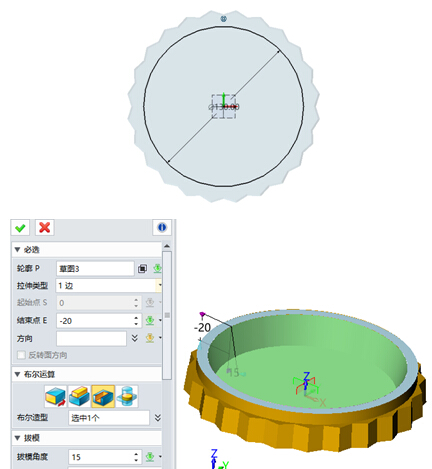

如图6所示,进行草图绘制,然后通过拉伸、拔模、切除功能处理好烟灰缸腔体,拉伸草图选择布尔“减运算”,拔模角度输入15度。


图6绘制烟灰缸腔体

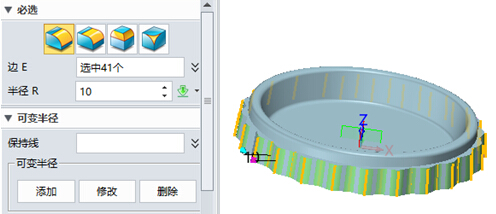

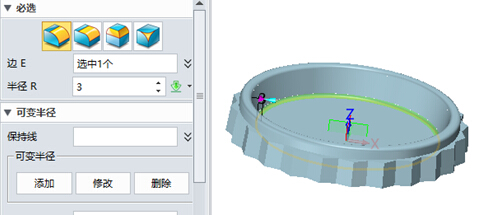

第六步:对各个部位进行倒圆角。 倒圆角的各个操作可参考图7。


图7-1 顶部轮廓倒角


图7-2 底部内测轮廓倒角


图7-3 外部轮廓倒角一图


图7-4 外部轮廓倒角二

第七步:阁烟槽设计。

选择zx平面绘制草图,拉伸切除形成搁烟槽,如图8所示。



图8拉伸切除形成搁烟槽

选择zy平面,重复上面操作,绘制草图,拉伸切除,完成另外几个阁烟槽的设计,这样就完成最后烟灰缸的模型设计了,如图9所示。

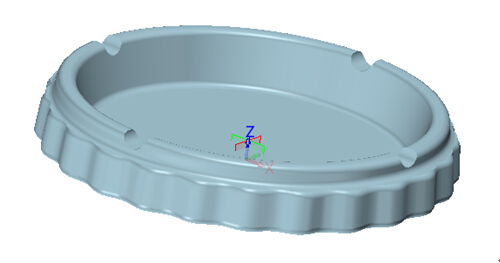

图9烟灰缸模型

小结:我们身边有不少小物件其实设计起来并不复杂,只要你掌握基本的产品三维设计概念,会运用拉伸、切除、拔模、圆角、阵列等基础功能,你也可以根据自己的想法,设计出自己喜欢,独具特色的产品。中望3D是一款易学易用的三维设计软件,即使你是零基础,也能通过内置的“边学边用”,已经官网“实例教程”的各种教学资源,快速轻松上手!
