三星手机后盖快速实现三维建模

经验技巧 2014-07-17 15:41:38 5241
返回
       手机作为人们最常用的生活工作产品之一,全球商家们对其市场份额争夺已趋白热化,特别是对外观设计要求尤为苛刻。三维CAD软件对于手机的工业化设计,起着举足轻重的作用,本文结合手机外壳的结构特点,以全球知名手机品牌三星的一款手机5830i的手机后盖为例,着重介绍了三维CAD软件建模方法中的特征建模,说明了建模顺序在建模初期的决定性作用,同时介绍了几个特征操作在建模过程中的应用。

       手机后盖是手机非常主要的外观组成部分,也是最直接影响消费者对一部手机喜好的判断部件,对于此部件的建模设计,常用的命令有拉伸、拔模、倒圆角、抽壳等,下面让我们来看看三维CAD软件中望3D如何能满足三星手机进行后盖的快速建模设计,协助手机工程师们高效完成设计工作。

       1、第一步:打开中望3D,新建文件并命名为“Samsung5830I后盖”。

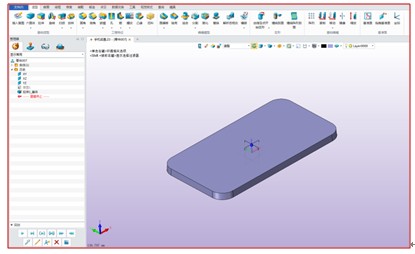

       2、第二步:草绘产品最大外形轮廓线,拉伸实体操作,得到如下图形,

       3、第三步:四周倒R7圆角

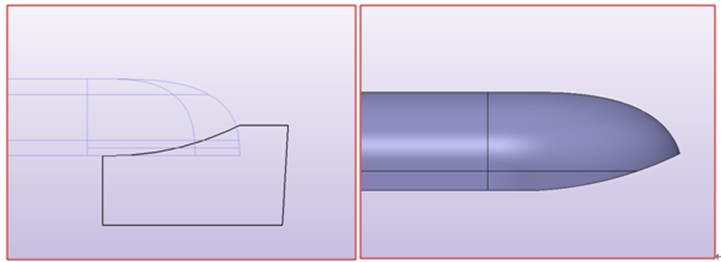

       4、第四步:做头部小编特征;草绘需要切除的外轮廓线,拉伸做减布尔预算即可,如图所示:



 5、第五步:依照上图特征,做抽壳操作,设置产品肉厚为2mm:

       至此,基本完成了产品的外形设计,后续进行产品内部机构设计,内部机构设计简要主要包含以下两个方面:

       1)手机后盖跟其他件之间的配合及装配

       2)电子零配件的装配等内容

       手机内部机构的设计在中望3D中主要通过草绘卡扣外形-拉伸进行加减布尔运算等相关造型命令进行内部机构创建

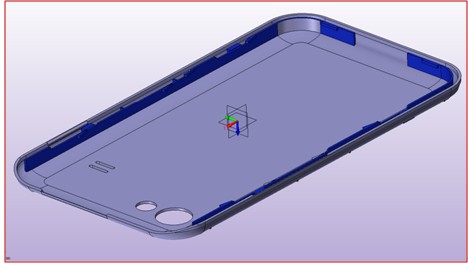

       得到如下图形:

       防水仓的特征及类似特征绘制,在中望3D中是很方便的

       1)杆状扫描功能:

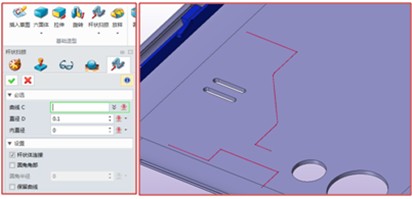

       绘制需要做防水的路径,点击杆状扫率功能,设置直径等内容,点击√:

       值得强调的是,针对经常用到的拉伸功能,对比其他三维软件,中望3D有更加方便的设计方法:

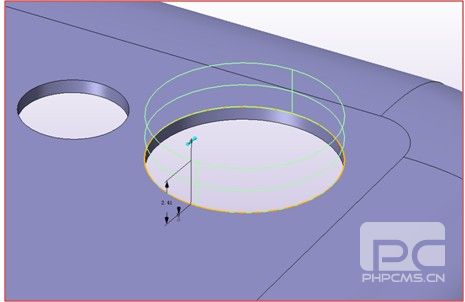

       1)支持轮廓边拉伸:直接点选特征边缘,可以进行边缘的特征设计:

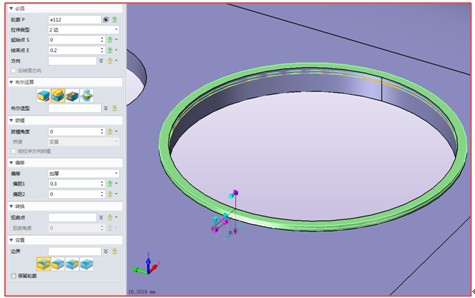

       也可以设置加厚后其他选项,快速得到所需特征:

       2)支持面拉伸命令:直接点选需要拉伸的面即可,无需参照轮廓:

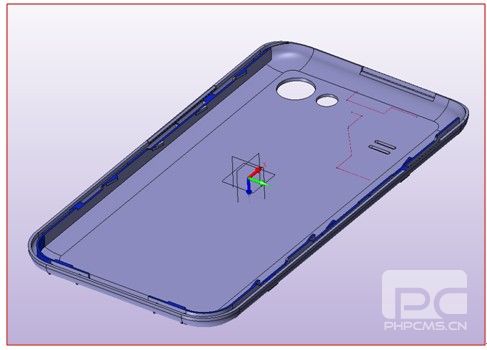

       最终得到我们所需的后盖产品初步三维图形:

       通过演示使用得知,该手机后盖的建模设计其实不复杂,任何三维CAD软件都能完成,但中望3D相对其他软件会更加简便快速,有兴趣的朋友们可以通过中望3D官网免费下载试用,初学者也可以在中望3D论坛下载这款手机后盖的三维CAD图纸(https://www.zwsoft.cn/),对照着中望3D 2013SP新版教程,更快掌握三维CAD设计。
