中望3D与Tribon M3数据交互

经验技巧 2014-08-15 15:10:12 5325
返回
       中望3D是一款高性价比的CAD/CAM软件。它有着可靠的数据转换功能,在中望3D中可以实现数据双向交换。这是通过一系列的数据接口来实现的。通过这些无缝接口,可以确保各种数据格式的交换没有任何数据损失。这种交换方式非常便利和迅速,切实满足到了广大CAD用户的需要,提高他们的CAD设计效率。目前中望3D支持CATIA V4、CATIA V5、NX(UG)、Pro/ENGINEER、Autodesk Invertor和AutoCAD、SolidWorksACIS、Parasolid、STL、STEP、IGES类型的格式输入和Parasolid格式导出。

       下面我们就结合中望3D与专业设计软件Tribon M3之间的数据交互来了解一下中望3D这款三维CAD软件在船舶行业的数据交互方面的实际应用。

       由于Tribon是一款基于对船体结构设计为主的专业软件,集CAD/CAM/MIS于一体,对于船体结构的设计比较方便,且功能十分强大。但是对于一些特殊复杂的结构例如舵结构铸钢件,尾轴壳之类的零件设计,则一筹莫展,无从下手。所以需要借助于专业的三维CAD软件中望3D进行生产辅助设计,从而实现在较短的时间内设计出精确和理想的产品。接下来我们先通过在中望3D中输出VRML的格式来实现与Tribon的数据交互。

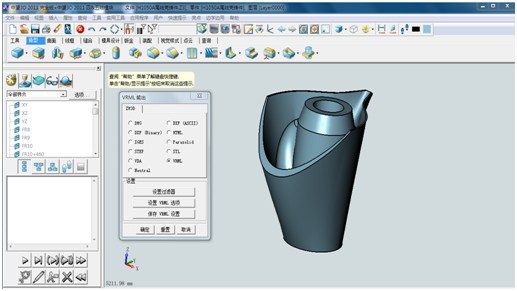

       在中望3D的“文件”菜单中找到“输出”,直接选择输入格式“VRML”:进行文件输出。

中望3D与Tribon M3数据交互

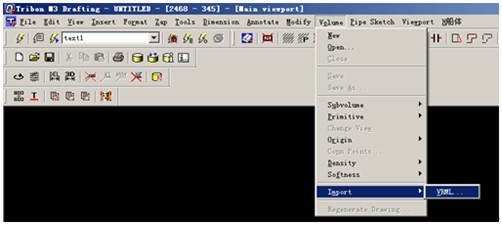

       在Tribon M3中选择DRAFTING模块的VOLUME->IMPORT-VRML功能项:

中望3D与Tribon M3数据交互

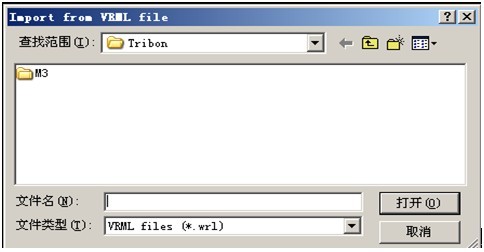

       出现以下菜单后选择从中望3D中输出的VRML文件,进行文件导入,从而实现数据交互。

中望3D与Tribon M3数据交互

       注:由于导入后文件比较大,所以在Tribon M3中不推荐使用此功能。

       接下来,我们再通过第二种方法:在中望3D中输出SAT的格式来实现与Tribon的数据交互。

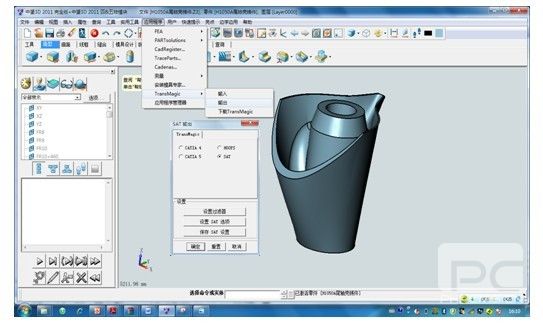

       在中望3D的“应用程序”菜单中找到“TransMagic”,直接选择输入格式“SAT ”:进行文件输出。

中望3D与Tribon M3数据交互

       在桌面的“开始”菜单所有程序中找到在Tribon M3,选择IMPORT ACIS MODEL 功能:

中望3D与Tribon M3数据交互

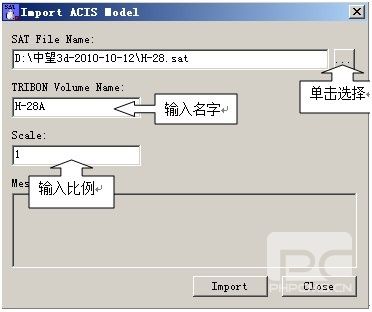

       出现以下菜单时,选择从中望3D中输出的SAT文件,为该文件命名,最后设定好比例,点击输入。

中望3D与Tribon M3数据交互

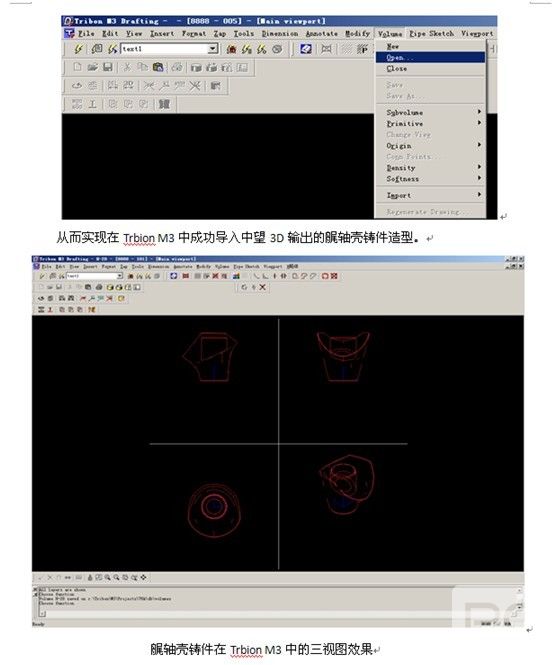

       在Tribon M3中打开DRAFTING选择VOLUME –>open 出现以下菜单时再选择volume文件(H-28A)。

中望3D与Tribon M3数据交互

       就这么几个简单的步骤,就在Tribon M3成功导入中望3D输出的铸件造型。是不是很便捷呢?中望3D作为一款高性价比的三维CAD软件,其功能的数据交互能力,必能为广大CAD用户带来更高效更畅快的CAD设计体验!
