记得小学上二年级数学课的时候,老师教导我们学会使用算盘,一颗一颗的小珠子在盘架上被拨得打转儿,觉得可好玩了,但是到了现在,算盘在课堂上逐渐被计算器给取代了,它似乎更多的存在我们的回忆里。不过随着3D打印课程越来越多的走进到各个校园,算盘不再是记忆,现在我们可用3DOne进行三维建模并3D打印出来,自己动手便能将它从回忆中捞出来,可爱而又创意十足的小算盘轻轻松松就能呈现在我们眼前,还不快点动起你的双手跟着我们的步骤制作一个?

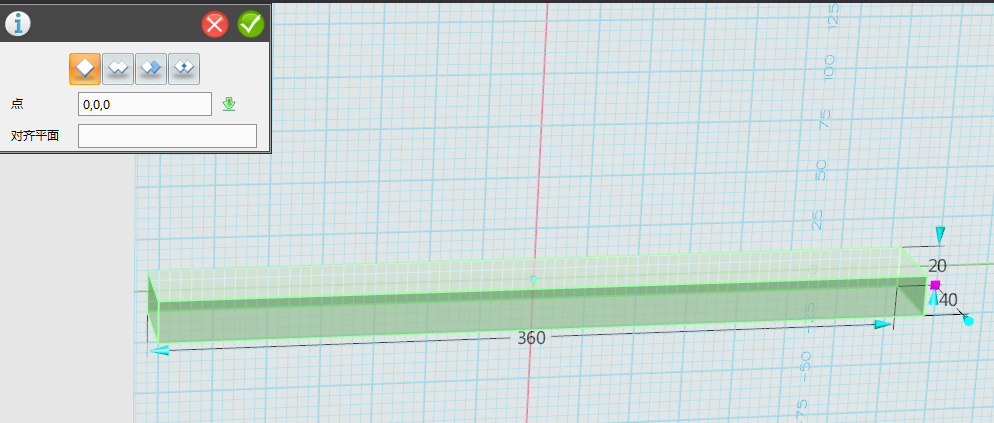

1.选择点击“基本实体”blob.png 中的“六面体”blob.png ,中心点输入0.0.0.勾选确认,如图所示:

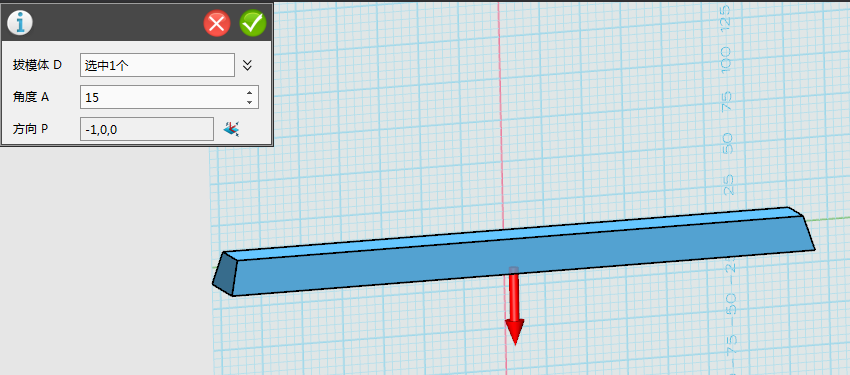

2. 选择点击“特征造型”blob.png 中“拔模”blob.png  ,拔模体 选择下表面,方向选择Z轴,角度输入15,勾选确认,如图所示:


3. 选择点击“特征造型”blob.png 中的“圆角”blob.png ,对步骤2的拔模体,圆角,半径“2”,勾选确认。

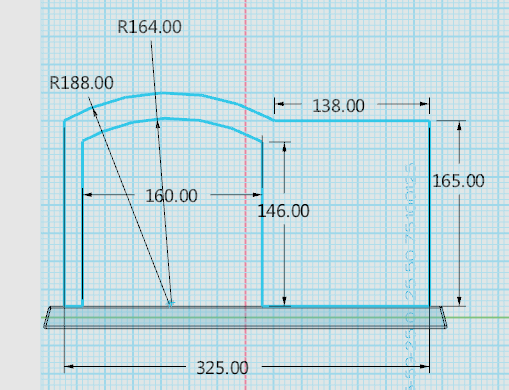

   4. 选择点击“草图绘制”blob.png ,进入草图,绘制如下草图,完成后,点击上面的“ blob.png”退出草图。

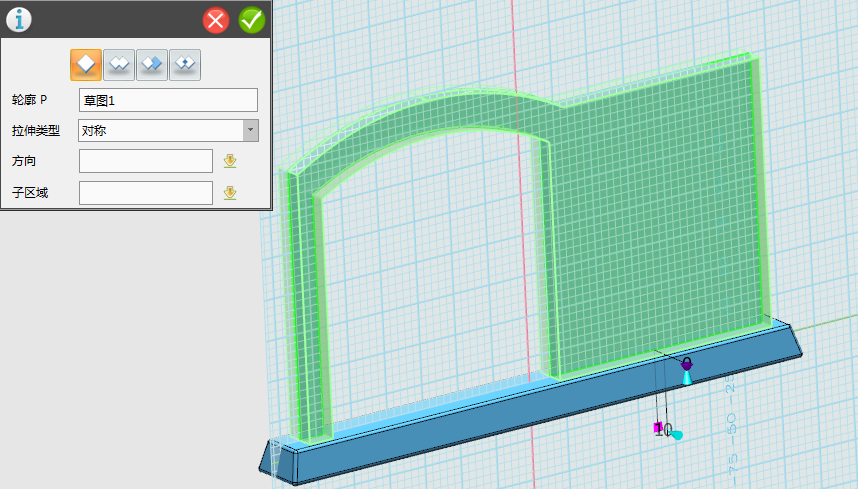

5. 选择点击“特征造型”blob.png 中“拉伸”blob.png ,将步骤4中的草图进行拉伸,拉伸类型选择“对称”,厚度输入“10”,勾选确认,如图所示:



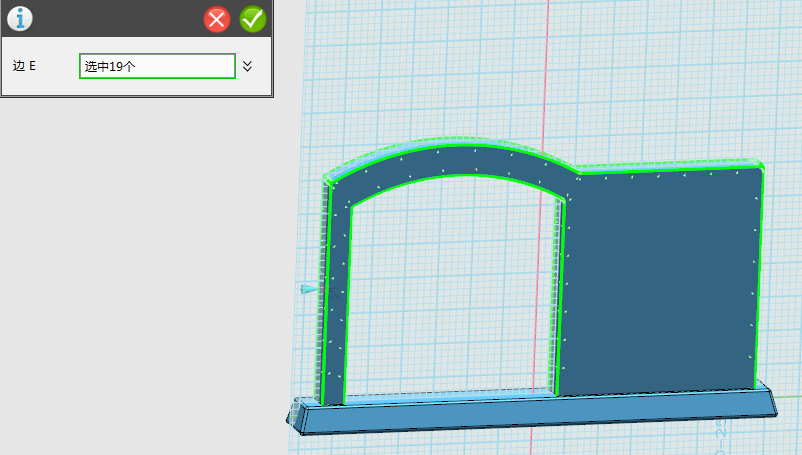

6. 选择点击“特征造型”blob.png 中的“圆角”blob.png ,对步骤5的拉伸体,圆角,半径“2”,勾选确认。

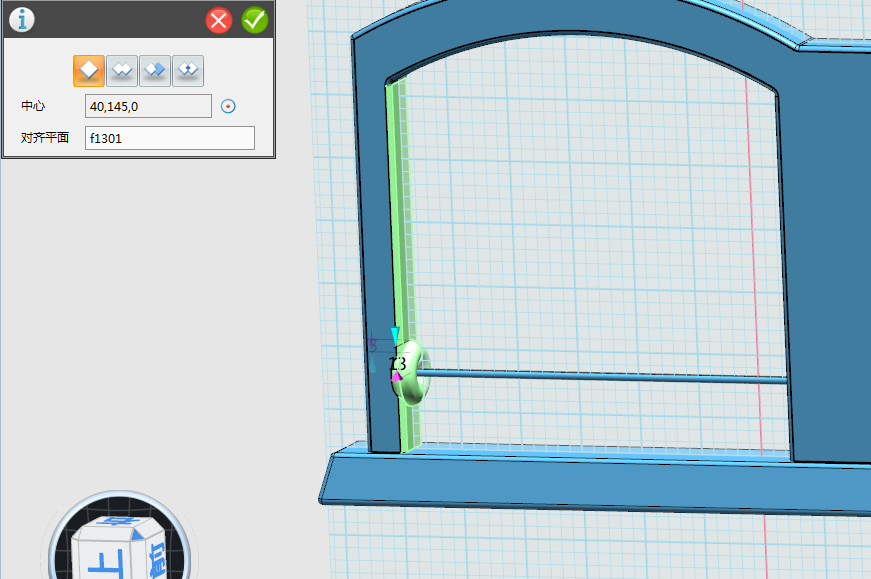

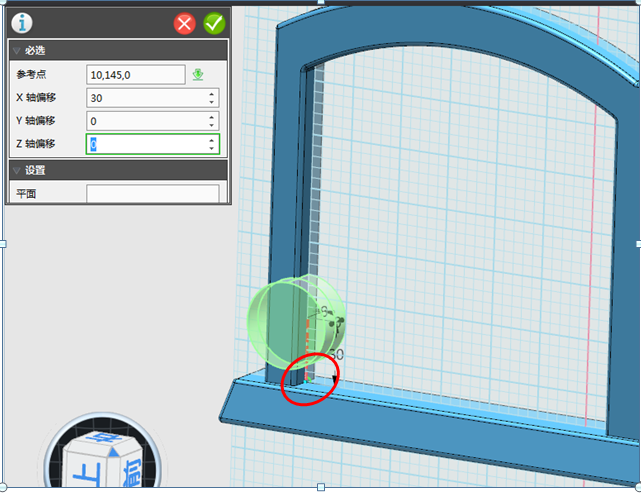

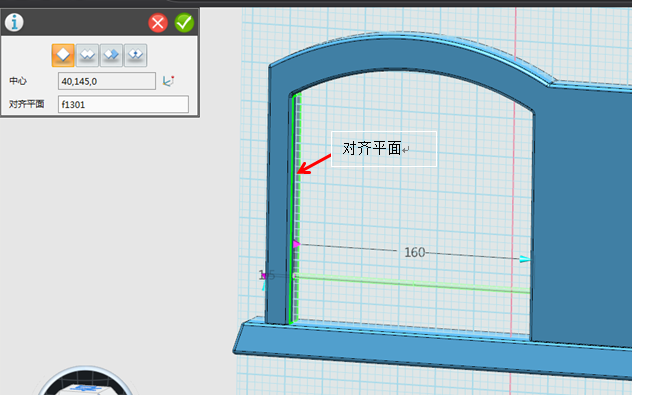

7. 选择点击“基本实体”blob.png 中的“圆柱”blob.png ,中心位置的选择,单击鼠标右键,在弹出的菜单中选择“偏移”,再左下角的边线的中点,如图所示圈内的线,输入X轴偏移值30,勾选确认然后选择“对齐平面”,选择内侧面平面,如图“箭头”所示,并输入圆柱的半径“1.5”和高度“160”,勾选确认。



8. 选择点击“基本实体”blob.png 中的“圆环体”blob.png ,中心位置的选择,单击鼠标右键,在弹出的菜单中选择“曲率中心”,选择步骤7的圆柱体边线,勾选确认然后选择“对齐平面”,选择内侧面平面(同步骤7),如图“箭头”所示,并输入圆环体的半径“5”和“13”,勾选确认。

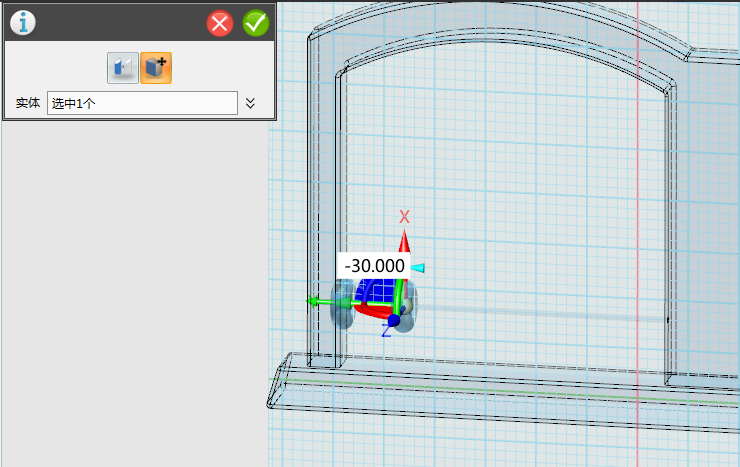

9. 选择点击“基本编辑”blob.png 中的“移动”blob.png ,拖动箭头将圆环体,向右拖动“-30“,确认。

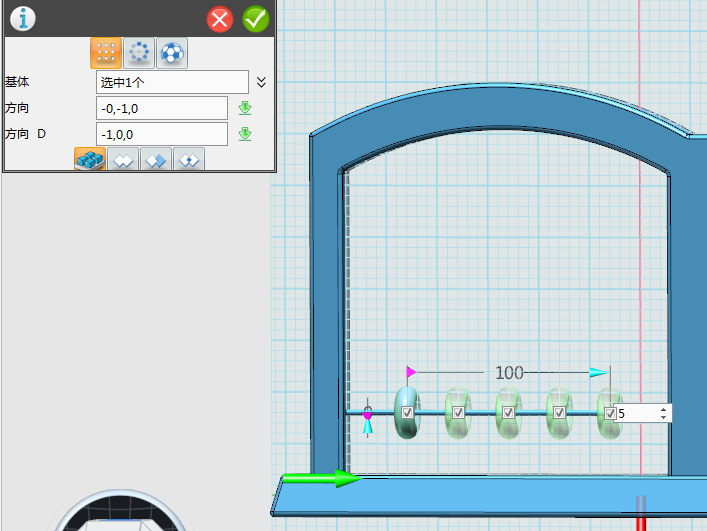

10. 选择点击“基本编辑”blob.png 中的“阵列”blob.png ,将步骤9中的圆环体阵列,方向向右,数量“5”,距离“100”,方向如箭头所示,勾选确认。

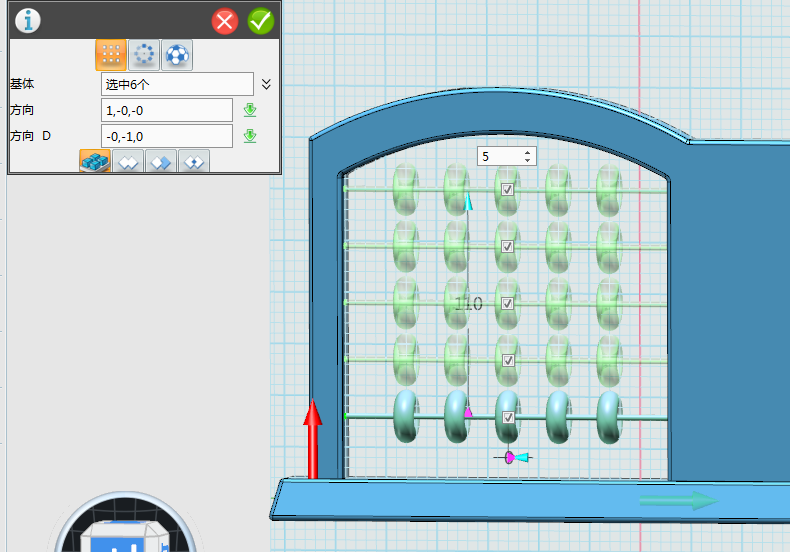

11. 选择点击“基本编辑”blob.png 中的“阵列”blob.png ,将步骤10中的圆环体和圆柱进行阵列,方向向上,数量“5”,距离“110”,方向如箭头所示,勾选确认。

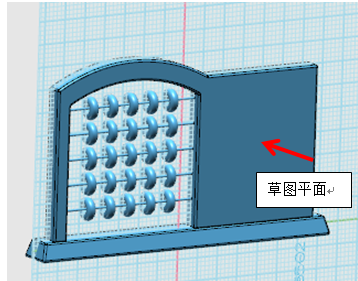

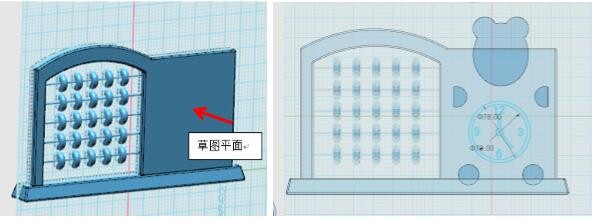

12. 选择点击“草图绘制”blob.png ,草图平面选择图示上表面,进入草图,绘制如下草图,完成后,点击上面的“blob.png”退出草图。

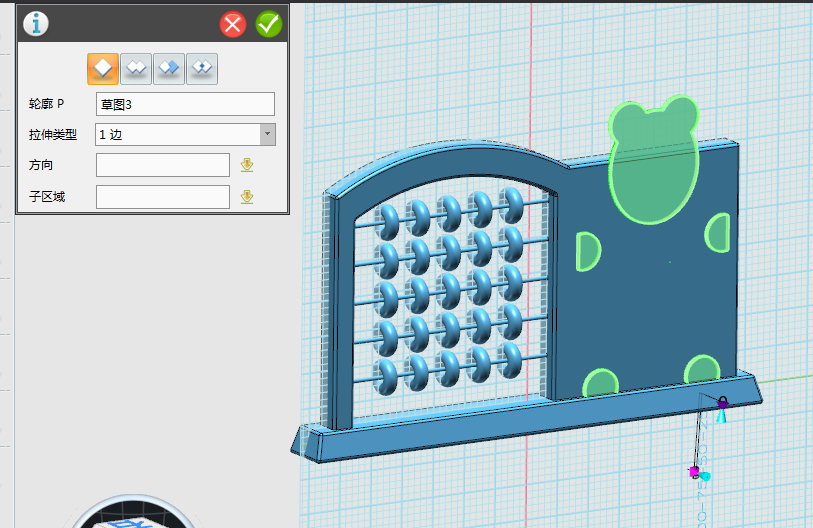

13.选择点击“特征造型”blob.png 中“拉伸”blob.png ,将步骤12中的草图进行拉伸,拉伸类型选择“1边”,厚度输入“3”,勾选确认,如图所示:

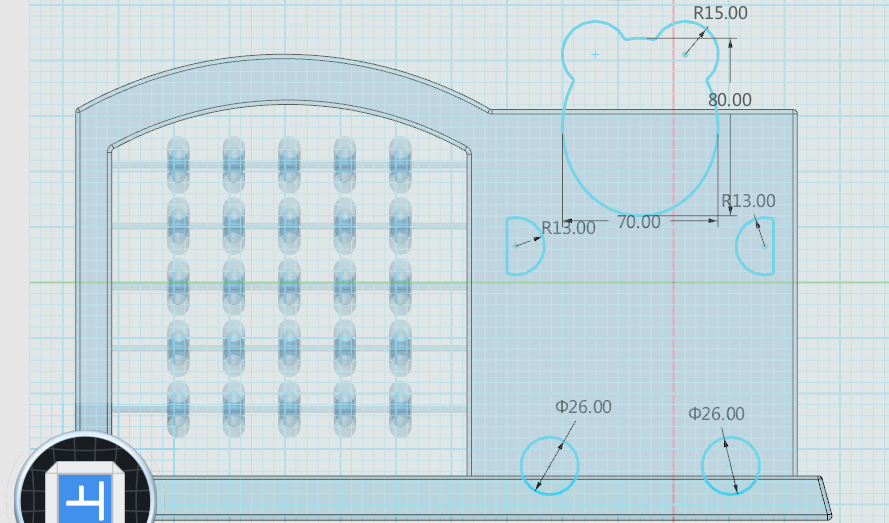

14. 选择点击“草图绘制”blob.png ,草图平面选择图示上表面,进入草图,绘制如下草图,完成后,点击上面的“ blob.png”退出草图。

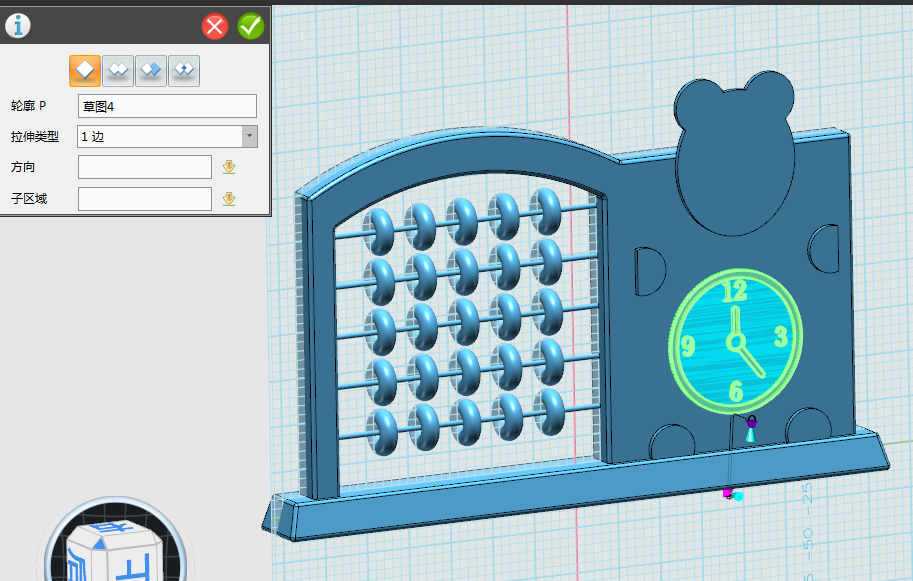

15. 选择点击“特征造型”blob.png 中“拉伸”blob.png ,将步骤14中的草图进行拉伸,拉伸类型选择“1边”,厚度输入“3”,勾选确认,如图所示:

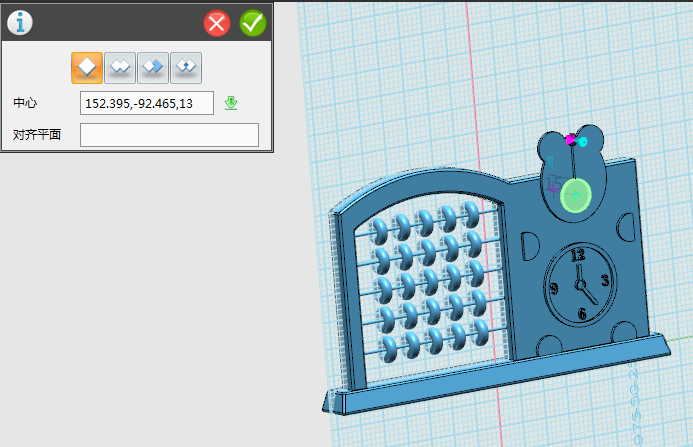

16. 选择点击“基本实体”blob.png 中的“圆柱”blob.png ,位置大概在熊的脸上,高度3,半径15,勾选确认。


17. 选择点击“草图绘制”blob.png ,草图平面选择步骤16圆柱上表面,进入草图,绘制如下草图,完成后,点击上面的“blob.png ”退出草图。

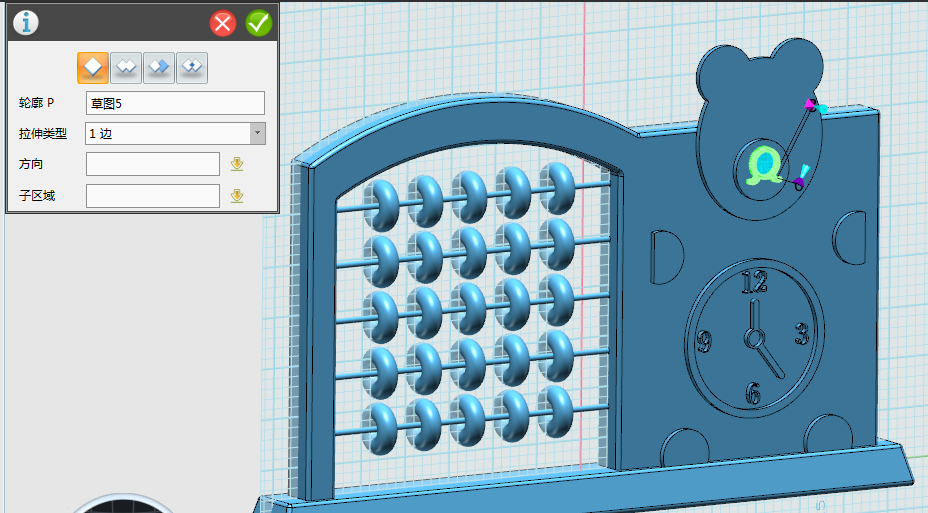

18.选择点击“特征造型”blob.png 中“拉伸”blob.png ,将步骤17中的草图进行拉伸,拉伸类型选择“1边”,厚度输入“3”,勾选确认,如图所示:


19. 选择点击“基本实体”blob.png 中的“球体”blob.png ,做熊的两个眼睛,位置大概在熊的脸上,半径6,勾选确认。

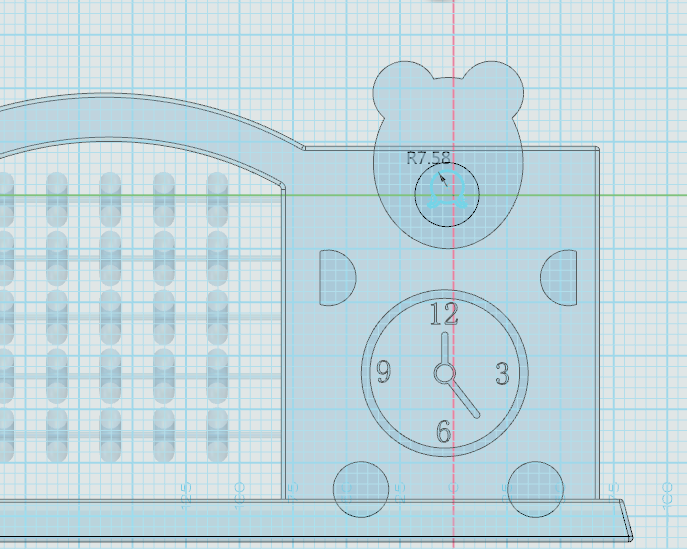

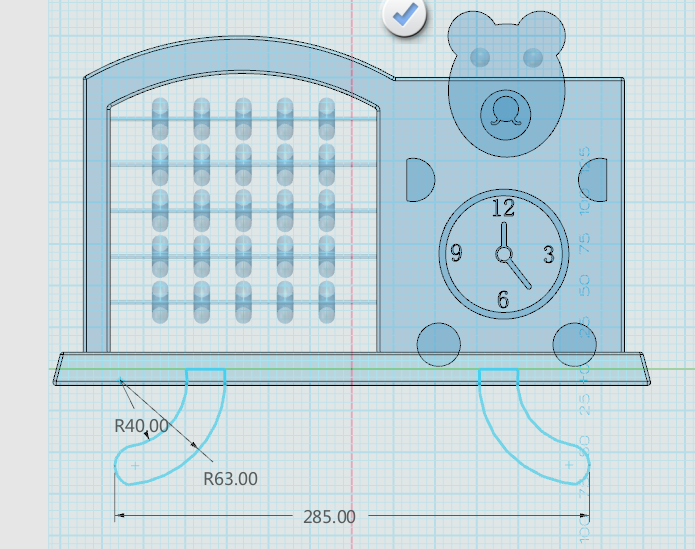

20. 选择点击“草图绘制”blob.png ,草图平面选择默认平面,进入草图,绘制如下草图,完成后,点击上面的“blob.png ”退出草图。

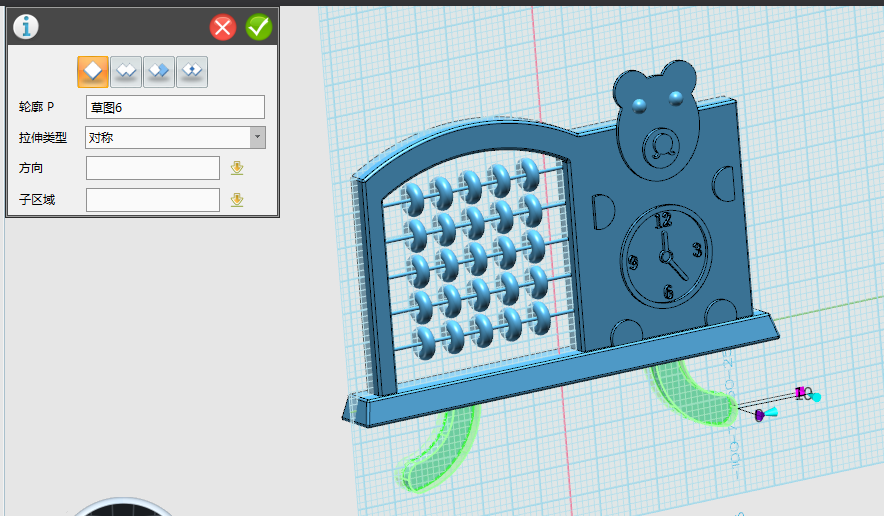

21. 选择点击“特征造型”blob.png 中“拉伸” blob.png,将步骤17中的草图进行拉伸,拉伸类型选择“对称”,厚度输入“10”,勾选确认,如图所示:


22.最后对所有的边圆角和颜色渲染,可以自定,欣赏自己的作品吧。


 【创意算盘模型下载】http://www.i3done.com/model/56317.html#ad-image-0


3DOne免费下载及更多课程详情:www.i3done.com
