十分钟设计半挂车

经验技巧 2014-09-25 11:29:41 4987
返回

       众所周知,三维建模相比二维的平面绘图更加直观,并且参数化控制更加方便变更模型,因此更多企业选择在二维的基础上,引入三维CAD设计。在近期对中望3D 三维CAD/CAM学习教程的反馈里,小编发现,许多正在学习三维CAD设计的朋友,常常陷入一个误区,就是认为大型的设备看起来很复杂,很难设计,其实,这跟你选择三维CAD软件有关。本期三维CAD速成教程8月案例,小编就以下图的看上去很复杂的罐式半挂车为例,为你讲解,根据不同的需求选择合适的三维CAD软件,你也可以轻松设计出炫酷的3D模型。

       罐式半挂车主要用于运输液体、散装物料和散装水泥,是常见的运输工具,小编选择具有独创混合建模技术且操作更简单的国产三维CAD/CAM软件——中望3D,跟大家分享如何在10分钟内,就可以完成主要的罐体和轮胎的建模,其他的简单的零部件,只要下载中望3D2013的学习教程,也可在一天内就精通该案例的三维CAD操作。

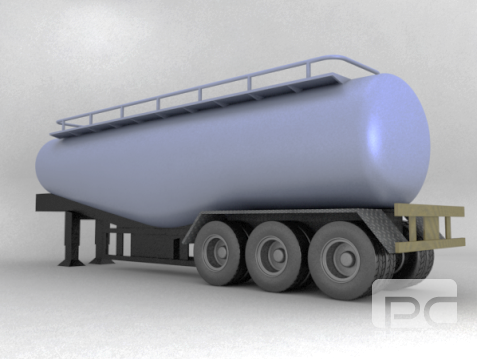

中望3D绘制的运输灌半挂车三维模型

       一、罐体的制作思路

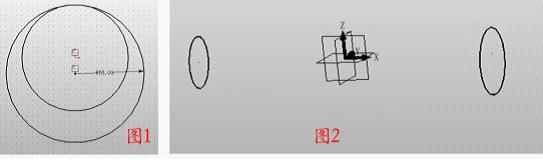

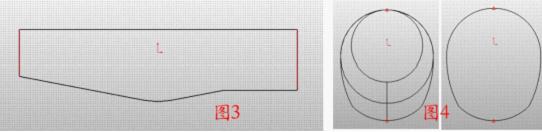

       1、在YZ面插入草图1,绘制半径为50和65的两个圆,命名为曲线1、曲线3,两圆的上部内切,如图1。退出草图,点击移动工具,分别将大、小圆沿X轴正、负方向移动300(将属性过滤器置于“曲线”),如图2。在XZ面插入草图2,选择两圆为参考曲线,绘制图3所示的图形,上下两部分分别命名为曲线4、曲线6。在XZ面插入草图3,绘制图4所示的图形,命名为曲线2(左侧是整体示意图,右侧是需要绘制的部分)。

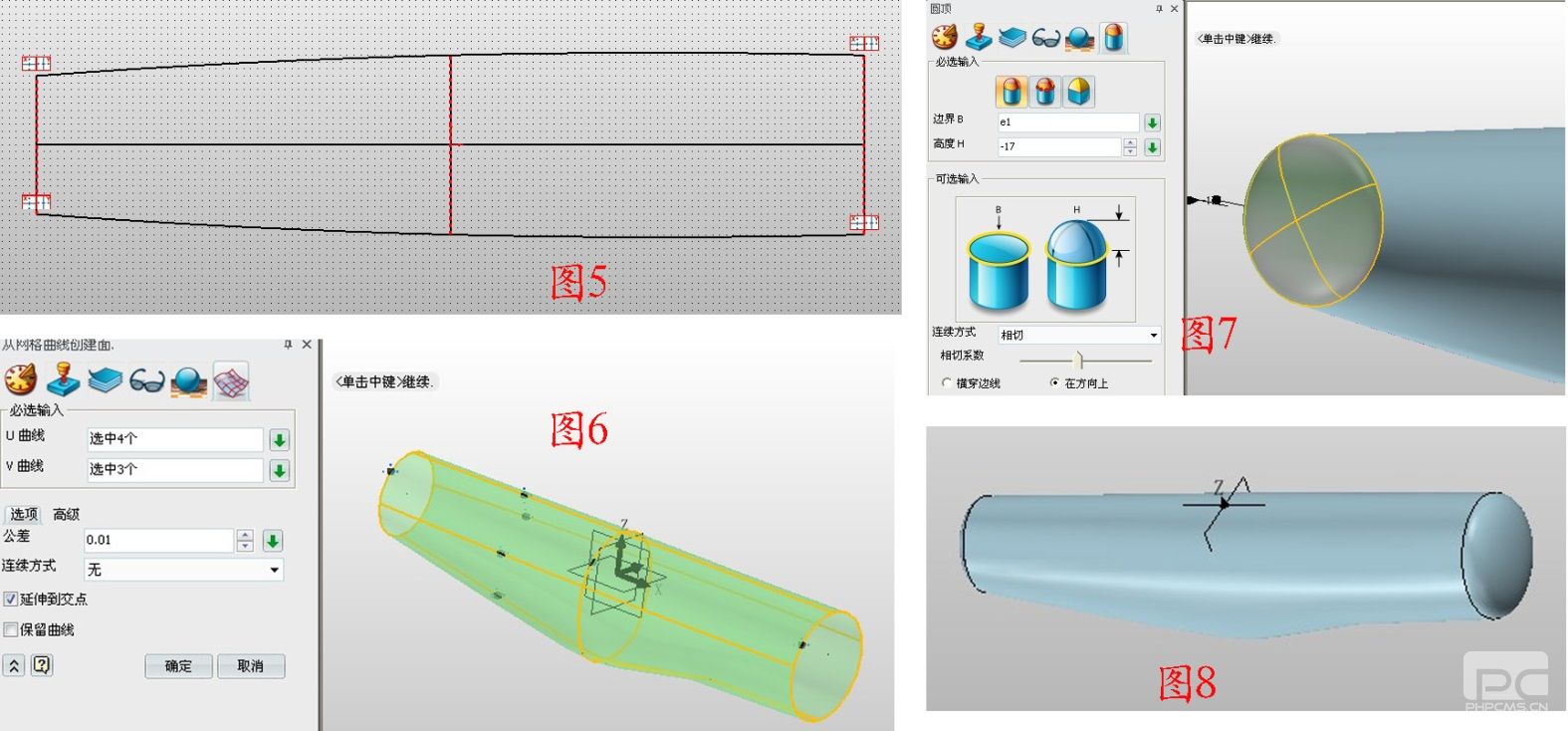

       2、在XY面插入草图4,如图5所示选择三个曲线为参考曲线,点击通过点绘制曲线,将三个参考曲线连接起来。两曲线分别命名为曲线5、曲线7。点击UV曲线,U曲线依次选择曲线4、5、6、7,V曲线选择依次选择曲线1、2、3,如图6所示。点击圆顶工具,边界选择图7所示的部位,确定高度,并适当调节相切系数。同理,在相对侧也做圆顶,如图8所示。

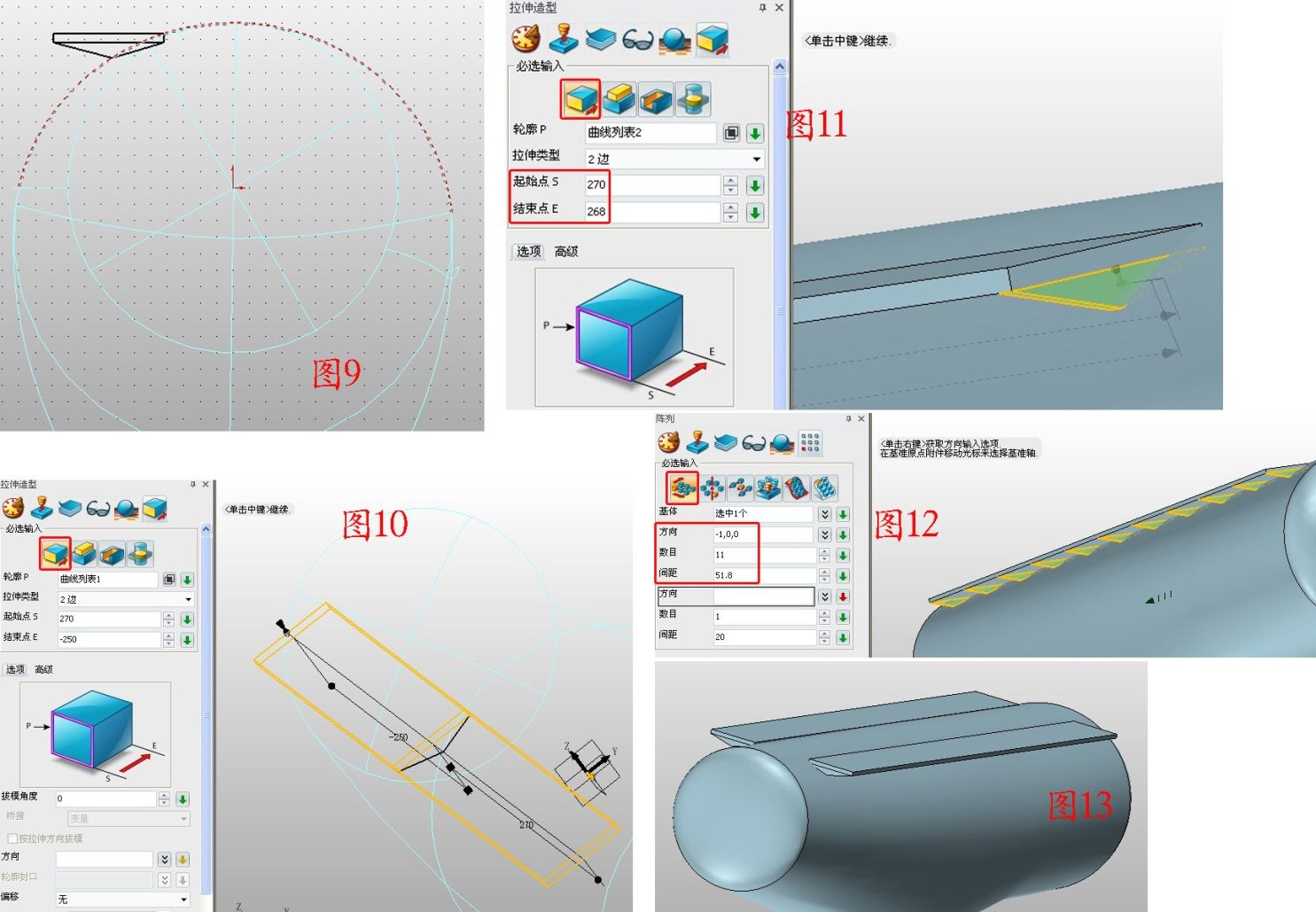

       3、在YZ面插入草图5,绘制如图9所示的图形,点击拉伸,把草图5中的矩形选择为曲线列表并进行拉伸,参数如图10。同理,把三角形选为曲线列表拉伸,参数如图11。点击阵列,对拉伸后的三角体进行阵列,如图12。点击镜像,把拉伸后和阵列后的造型以XZ面镜像,效果如图13。

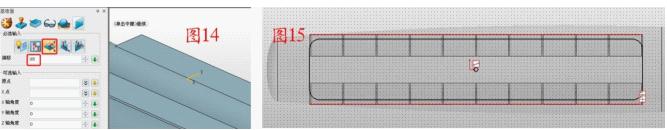

       4、插入XY基准面并偏移65,如图14,在此面上插入草图6,绘制图15所示的矩形并倒圆角。插入XZ基准面,注意偏移距离,要对齐矩形的长边,可以右击选择“目标点”进行准确偏移,如图16。在此基准面插入草图7,绘制图17所示的一组线段。退出草图,将草图7沿XZ面镜像,点击杆状扫掠,曲线选择圆角矩形和两组线段,直径为4,参数及效果图如图18、19。

       二、轮胎制作思路的简单介绍

       之前小编已经分享过用中望3D快速设计轮胎三维模型的的教程,也可以下载相关三维CAD图纸(https://www.zwsoft.cn/),今天再分享一下思路。

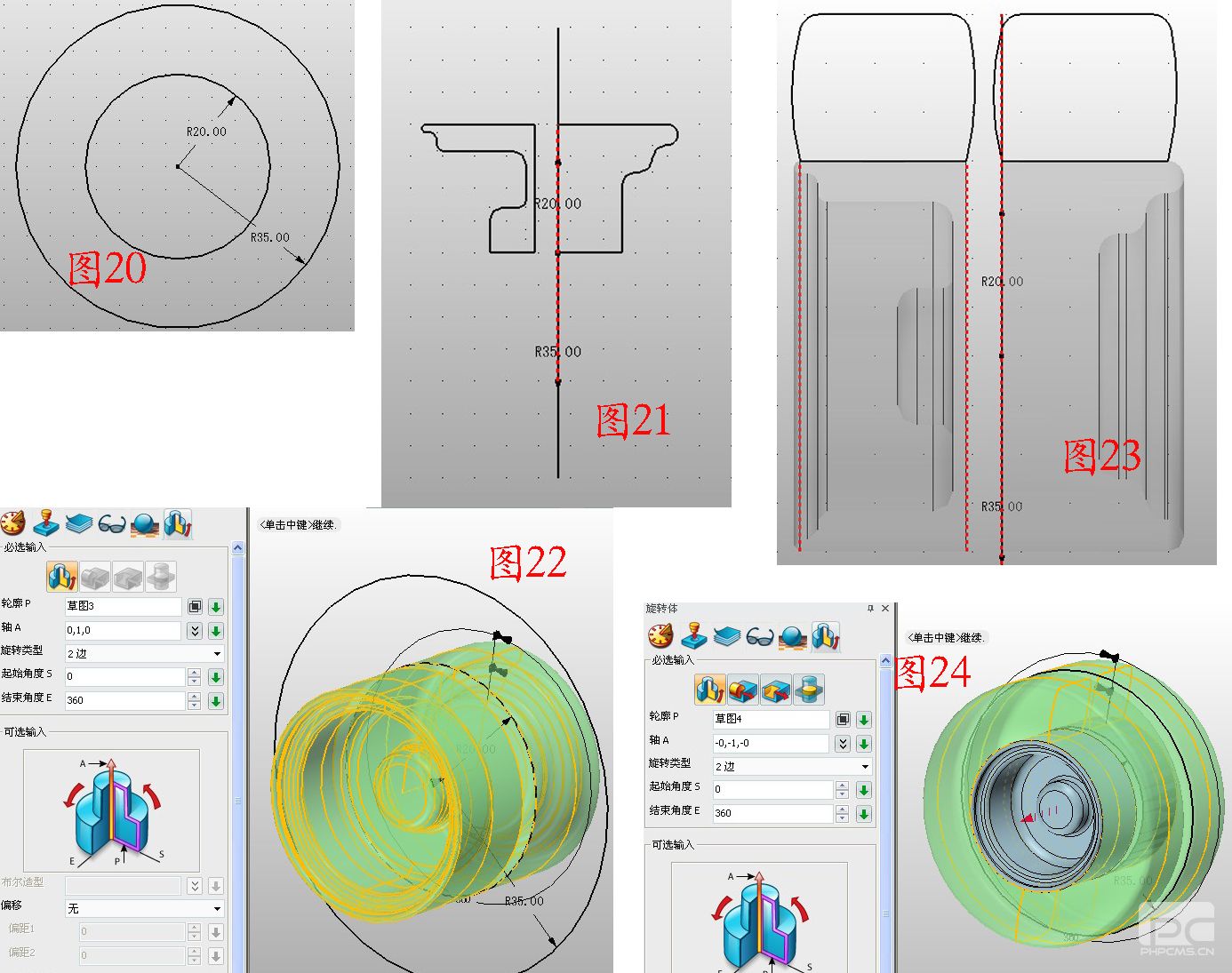

       1、在需要绘制轮胎的位置插入基准面,并在此面插入草图8绘制图20所示的两个同心圆,如图20,半径分别为20和35,此同心圆的作用是作为参考,用于准确定位轮胎。插入YZ基准面,偏移后与圆心对齐,在此面插入插图9,参考曲线选择小圆,绘制图21所示的图形,并对草图9旋转,如图22,形状可能与现实生活中的轮毂结构不一样,只要形状差不多即可。再次在此基准面插入草图10,绘制图23所示的图形,旋转,如图24。

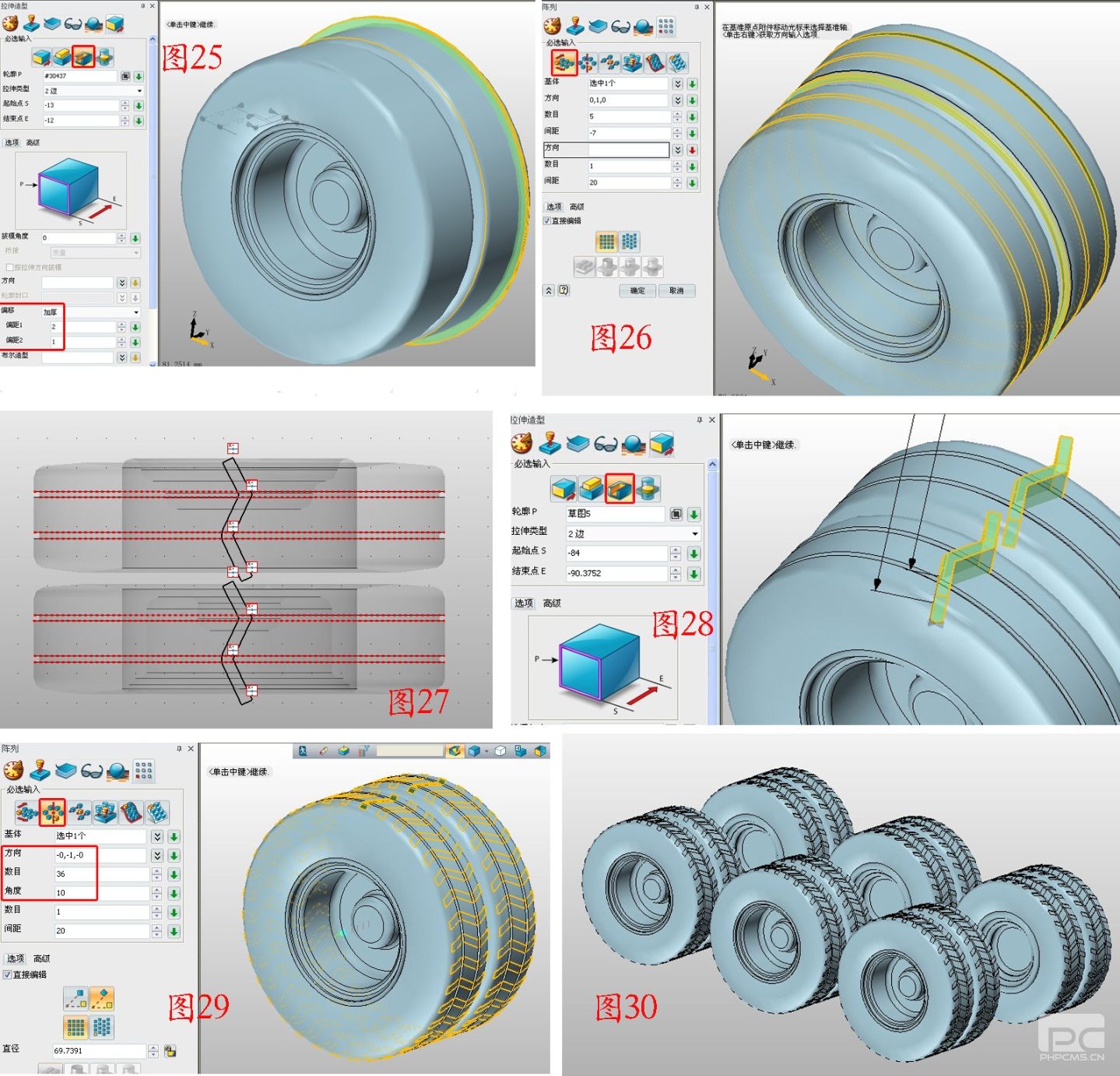

       2. 点击拉伸——减运算,轮廓选择草图8中的大圆(将过滤器置为曲线后选择),参数如图25,注意偏移选择“加厚”,偏距分别为2和1。点击阵列,基体选择减去的环形槽(将过滤器置为“特征”),方向Y轴,参数如图26。在XY面插入草图11,绘制图27所示的花纹,点击拉伸——减运算,参数如图28,注意,可以用“目标点”选择拉伸的结束点,目标点选择在槽的底线。点击阵列——圆形,对花纹槽进行圆形阵列(同样将过滤器置为特征),方向为轮胎的中心轴线,参数如图29。最后沿X轴方向复制出两个轮胎,再进行沿XZ面镜像,效果图如图30。

       至此,通过中望3D,十分钟内就可以完成半挂车主体三维CAD模型,完整的三维CAD图纸可在中望3D论坛进行下载(https://www.zwsoft.cn/)。如果你是从二维设计基础开始学习三维CAD设计,不用想象得那么困难,选择像中望3D这种易学易用的软件,可以让你更快入门和精通!并且中望3D论坛的专家培训栏目已经开始,有什么问题欢迎前来交流探讨。
