CAD教程之用中望3D绘制连接件
返回1、单击【新建】按钮，新建一个零件文件。

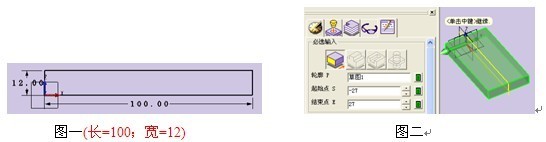

2、绘图区域单击鼠标右键，选择“插入草图”，出现【草图】属性管理器，选择YZ平面后点击确定，进入草图绘制，绘制草图如图一所示。点击按钮退出草图。单击【拉伸】按纽，出现【拉伸】属性管理器，轮廓P选择刚绘制好的‘草图1’，起始点S设置为‘-27’，结束点E设置为‘27’，如图二所示，单击确认结束拉伸命令。

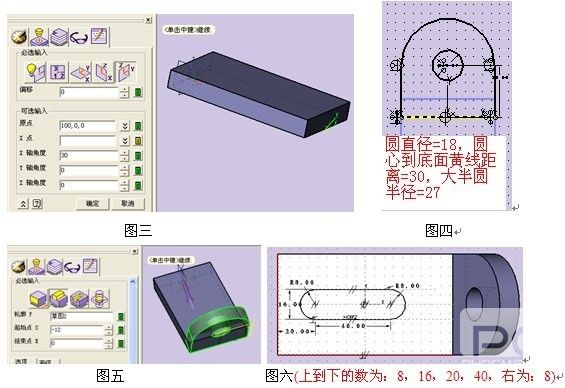

3、绘图区域单击鼠标右键，选择“插入基准面”，出现【基准面】属性管理器，用YZ平面来创建一个基准面，设置如图三所示。创建好后，我们来‘插入草图’（方法同第2步），在选择刚创建好的基准面确定后，进入草图绘制，绘制草图如图四所示，点击退出草图。单击【拉伸】按纽，出现【拉伸】属性管理器，在此我们先选择‘加运算’，再轮廓P选择刚绘制好的‘草图2’，起始点S设置为‘-12’，结束点E设置为‘0’，如图五所示，单击确认结束拉伸命令。

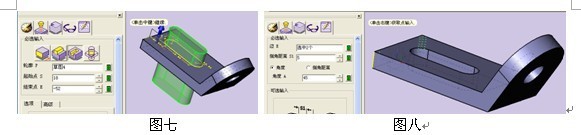

4、绘图区域单击鼠标右键，选择“插入草图”，出现【草图】属性管理器，选择在‘第一步拉伸的特征的顶面上’后点击确定，进入草图绘制，绘制草图如图六所示。点击按钮退出草图。单击【拉伸】按纽，出现【拉伸】属性管理器，此时我们得注意，必须选择‘减运算’才行，而轮廓P就选择刚绘制好的‘草图3’，起始点S和结束点E在设置时，只需要超出第一步做好的特征的顶面和底部即可，如图七所示，单击确认结束拉伸命令。

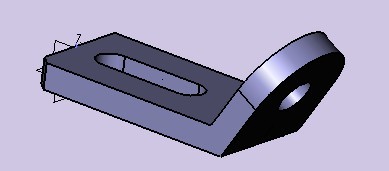

5、单击【造型】工具栏下的【不对称倒角】按纽，出现【不对称倒角】属性管理器，选择所需要【不对称倒角】的两条边，再如图八设置所示，单击确认结束【不对称倒角】命令，此时所得到的‘图九 连接件 ’即是我们所需要的东西。
图九 连接件
