开关基座如何快速建模

经验技巧 2014-09-25 11:32:17 4923
返回

       开关基座作为五金行业一个非常应用广泛的产品,需求量非常大,普遍用于生活工作中。五金制造业对开关基座外观设计、生产精细要求也越来越高,反过来开关基座的前期CAD设计制图是否如期完成,是否可以及时进行产品装配干涉检查,将直接影响它的整个生产周期,因此如何能快速完成开关基座的三维CAD建模,成为五金生产企业比较关注的问题。本文小编将以详尽的CAD教程形式,为大家展示解决以上问题。

       本文以易学易用的中望3D为演示工具,其自带的“边学边用”学习系统,非常适合三维CAD初学者使用。下面让我们来看看,工程师们是怎么用中望3D进行开关基座的快速三维CAD建模:

       步骤如下:

       1.使用文件导入功能导入DWG数据或者直接打开DWG文件。

       a.直接打开DWG文件

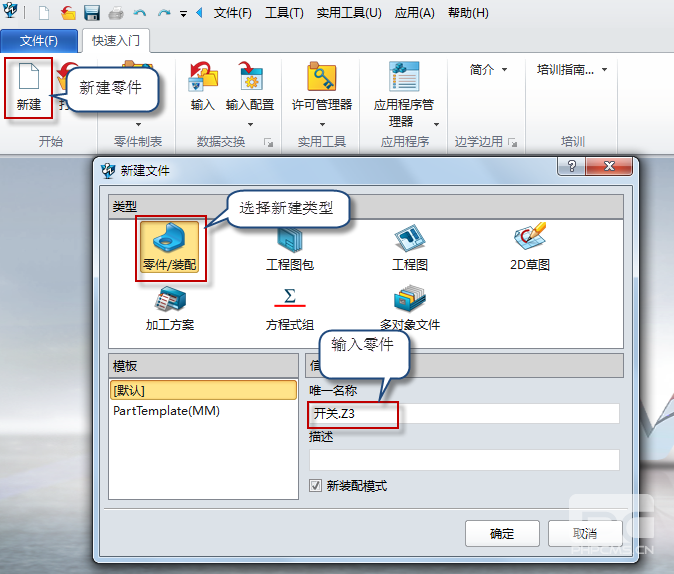

       b.新建零件后导入DWG格式

       2.使用移动功能把各个视图对应摆放。

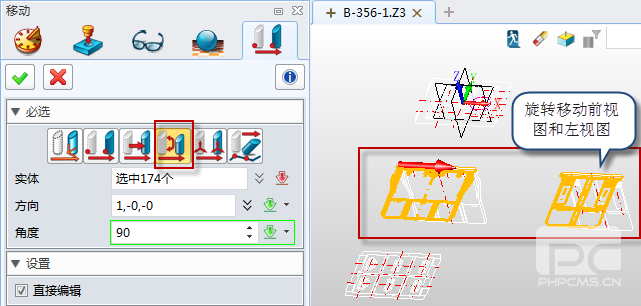

       a.旋转移动前视图及左视图,以X方向的边作为旋转轴

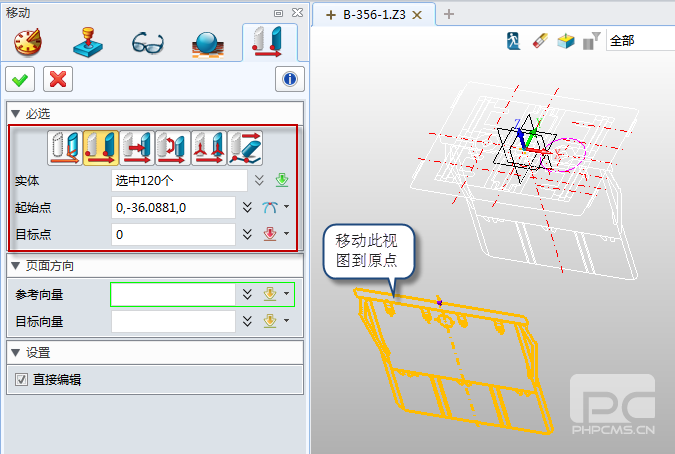

       b.以点到点方式把各个视图对齐

       C.用相同的方式把其它视图移动到对应的位置

       3.利用导入的线条作为拉伸对象

       a.首先拉伸主体

       右键快捷菜单选择插入曲线列表选择曲线,后面选择拉伸对象时采用相同的方法操作

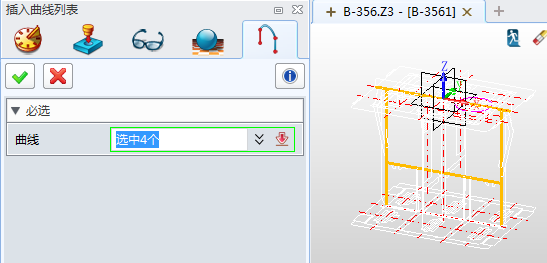

       选择下图高亮的4条直线

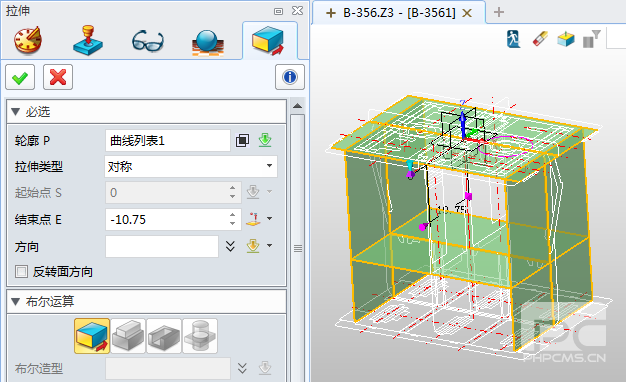

       在预览的图形可以发现拉伸出来的效果有多余的部分而且不是实体状态

       通过中望3D的识别封闭区域可以解决这一问题

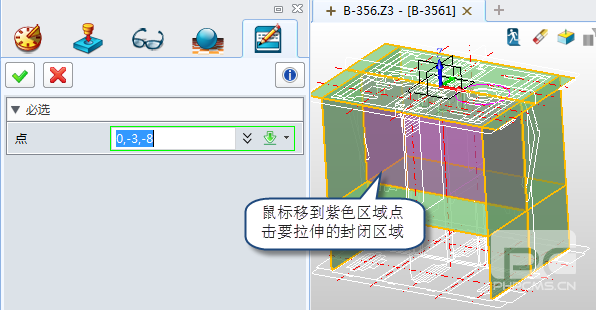

       鼠标移动到紫色区域点击要拉伸的封闭区域

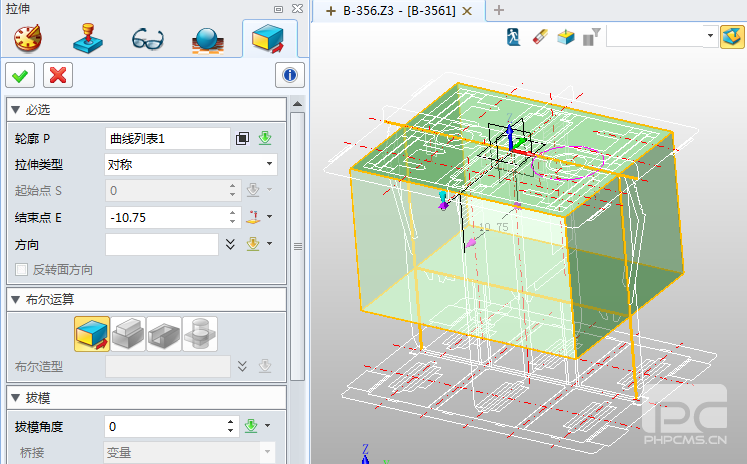

       如下图就是我们要的效果,免除了修剪线条的麻烦

       完成以上步骤后,后续可以通过相同操作方法完成拉伸的步骤,下面我们来看一下中望3D如何快速创建网状加强筋:

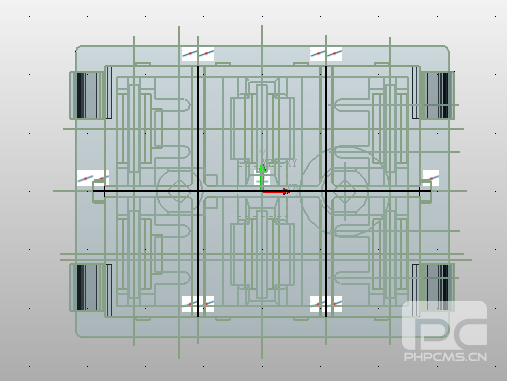

       1、首先草绘筋条的网状线

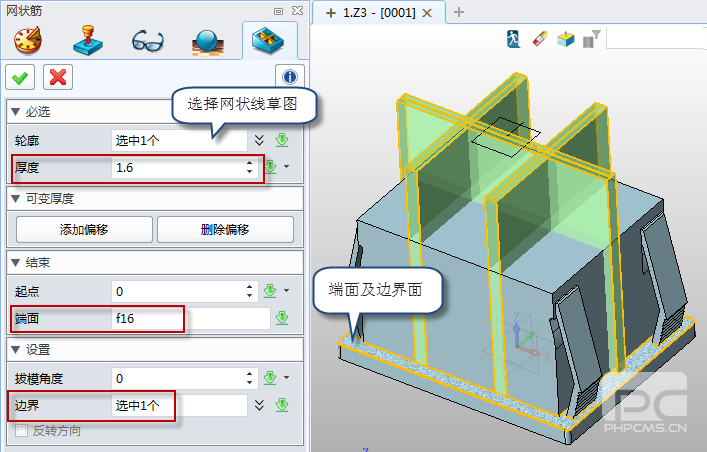

       2、使用网状筋功能快速生成筋条

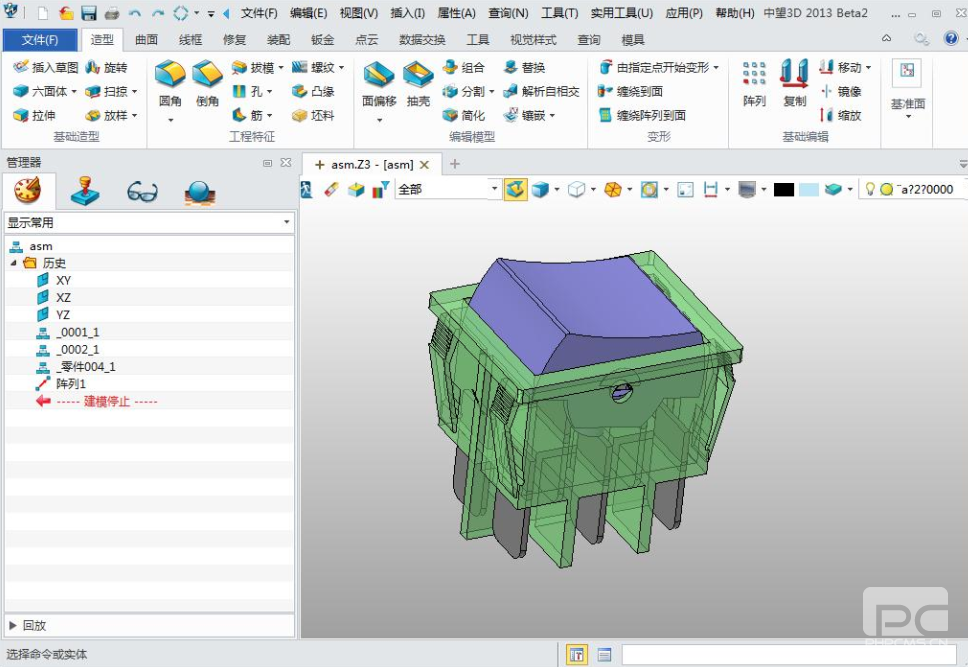

       通过前面的产品建模三维CAD数据模型已创建完毕,最终效果如下图:

       通过中望3D演示快速建模开关基座,从而调整出符合企业的所需要求规格,满足企业对三维CAD建模数据的精确需求,大大减少了实际生产加工中的浪费。值得注意的是,中望3D最新推出手把手式的功能教程培训(https://www.zwsoft.cn/),提供最快上手、最简易的学习模式,让初学者短期内从入门到精通,娴熟掌握一门三维CAD软件技术。同时,中望3D的易学易用性,可以让你零门槛地掌握3D设计。为了帮助企业降低成本,中望3D2013新增了直接输出到“3D打印机”的功能,让用户方便快捷地通过3D打印进行模具打样,打造新的成本、效率竞争优势。关于本文的开关基座如何进行3D打印的演示介绍,将同步发布,敬请关注!
