中望CAD Touch测评一:简洁便捷的操作界面

经验技巧 2013-12-17 17:31:21 5911
返回

中望CAD Touch是一款内置第三方云存储服务(如金山快 盘,Dropbox等)的免费移动CAD应用,由中望软件针对iOS 平台打造,可以在iPhone、iPad和iPod touch上运行使用。其直接支持最新DWG2013格式图纸文件的打开与保存,保证与 PC版中望CAD的高度兼容与无缝交互。

利用中望CAD Touch,用户可以直接打开DWG图纸,用多指触控进行查看,并进行简单的编辑和批注。便于在户外(如 工地、车间或野外测绘)浏览图纸,或向客户/合作伙伴展示图纸。下面就认识最新版本的中望CAD Touch,体验指尖上的CAD设计:

一、简洁的初始界面

中望CAD Touch的初始界面分为上下两个部分。上部为图纸打开界面:界面上方有本地图纸、样例图纸和字体三个选项(图1),用户可以打开本地图纸,也可以打开中望CAD Touch自带的样例图纸。而一些常用的s h x或 txt字体可以通过Itunes同步导入到中望CAD Touch 的“字体”文件夹下,从而可避免出现因为缺少字体而出现乱码的情况(打开图纸时程序会自动搜索这个文件夹中的字体)。

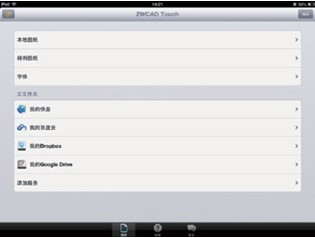

    图1 中望CAD Touch初始界面

下部为云文件夹选择区域。作为内置第三方云存储服务的移动CAD,用户可以在该界面直接打开在百度云网盘、 金山快盘或Google Drive等网盘中存放的图纸,也可以复制网盘上的字体到当前设备。默认情况下,只有“添加服务” 一个按钮,点击即可按指引添加对应的网盘服务。在这一操 作过程中,用户可以添加对网盘的文字描述,也可以使用默 认的名称。最后,点击“存储”按钮回到上一级界面,即可 在“云文件夹”中添加一条网盘信息(图2)。

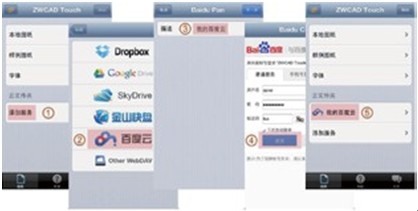

    图2 中望CAD Touch添加网盘信息

在中望CAD Touch的初始界面最下端,有三个选项:图样、帮助和社区。用户可以通过点击“帮助”按钮获得中望CAD Touch全新的帮助文档,里面详尽介绍了中望CAD Touch 常用命令的使用方法以及软件的基本信息。如果点 击“社区”按钮,则用户可以直接访问中望软件的论坛。

为了统一管理更多功能,及方便用户了解当前版本状态和进行意见反馈,在主界面新增设置面板。进入初始界面点击左上角还有一个设置按钮即可进入设置版面(图3)。用户可以设置是否自动下载网盘文件、是否开启捕捉和极轴、查看当前版本号、及查询是否有新版本发布。用户还可以给中望公司反馈意见,意见反馈会打开一个类似微信的界面,用户可以在此与中望的客服实时聊天,也可以连接到App store让用户给中望CAD Touch打分,或直接进入中望公司的官网。

    图3 中望CAD Touch设置功能

二、便捷实用的图纸界面

用中望CAD Touch打开图纸后,可以看到窗口最下面列出 常用的工具(图4),依次为:绘制工具、测量工具、标记工具、图层工具、撤销工具、重做工具、视图工具、布局工具、颜色工具和输出工具。

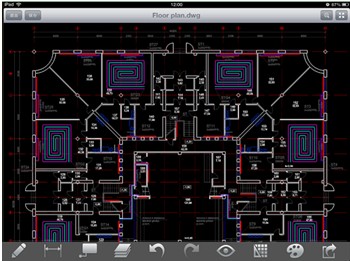

    图4:中望CAD Touch图纸操作界面

    其中绘制工具包括了圆、多段线、直线、矩形、圆弧和文字等命令;测量工具包括线性标注、半径标注、角度标注、面积和距离命令;标记工具包括矩形、云线、文字、画笔、图片和语音命令。通过插入图片到当前图纸中,方便工程师记录现场状态,了解设计图纸实际体现效果。工程师可对图纸直接进行批示,也可直接用语音注释,让图纸说起来;图层工具可以显示当前图纸中所创建的图层信息,包括图层名称、颜色和状态,还可以设置关闭和显示图层;撤销和重做 工具的主要功能是重做或放弃最近的操作;视图工具是用于设置视觉样式(如2D、3D)及绘图区背景,并可调整视图角度(平面图、轴测图);布局工具是帮助用户在模型空间与布局空间之间进行切换;颜色工具用来设定当前颜色(之后绘制出来的对象都显示为该颜色)。如果选择多个对象,再选颜色则可以改变当前选中对象的颜色;输出工具包括共享和导出命令,共享是帮助用户在联接互联网的情况下,将图纸文件通过邮件发送出去。而导出功能是将当前图纸区域进行截图,并以JPG的格式保存到相册。
