三维CAD实例教程:如何用中望3D设计瓶子(下篇)

经验技巧 2015-11-17 11:09:26 5295
返回



在瓶子设计的上篇教程中,我们已经学会了如何用中望3D进行瓶身的建模设计,那么本文将继续延续上篇的内容,向大家介绍下如何用中望3D,完成整个瓶子的设计工作。

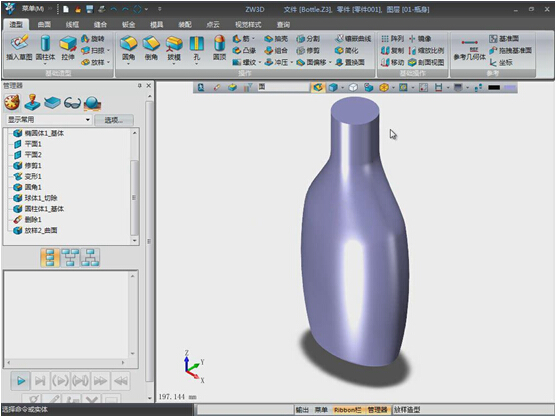

如下图所示,这就是上篇中我们所获得的瓶身效果。

图1 瓶身的效果图



那么接下来我们将继续后续的细节设计工作:

第一步:斑马线检测

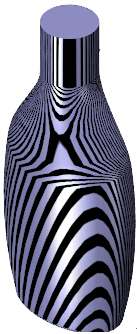

使用“分型面”进行斑马线的曲面检查。

图2 斑马线曲面检查的效果图



第二步:抽壳

抽壳厚度为“-1mm”。

图3 抽壳效果图

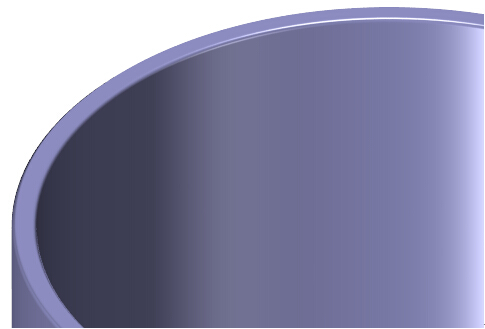

第三步:瓶口倒圆角

倒圆0.2mm

图4 倒圆角效果图



第四步:螺牙草图

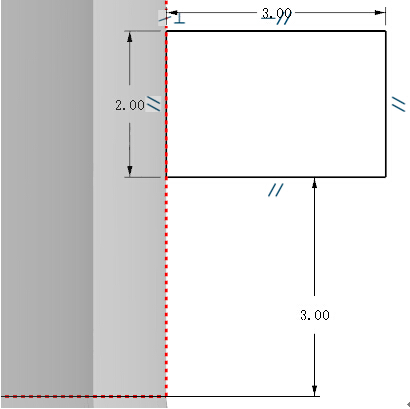

以工作平面“XZ”为基准面创建螺牙草图,具体尺寸如下图:

图5 螺牙草图



第五步:瓶口螺纹

瓶口的螺纹在这个设计里是一个难点,尤其是螺纹的收尾,使用中望3D,可以一个命令全部完成这些设计操作。

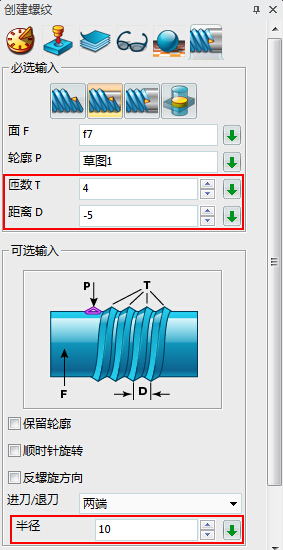

使用螺牙草图创建瓶口螺纹。

匝数:4

距离:-5

半径:10mm

图6 创建螺纹的设置界面

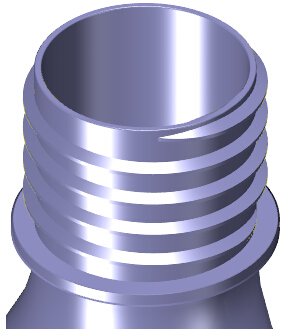

图7 螺纹创建效果



第六步:肩部草图

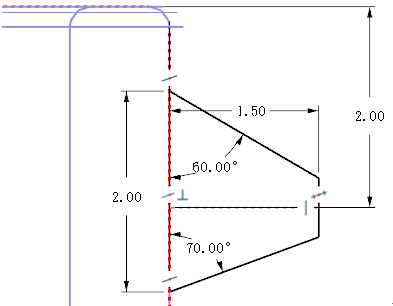

以工作平面“XZ”为基准面创建肩部草图,具体尺寸如下图。

图8 创建肩部草图



第七步:肩部旋转

使用肩部草图创建肩。

图9 肩的创建效果

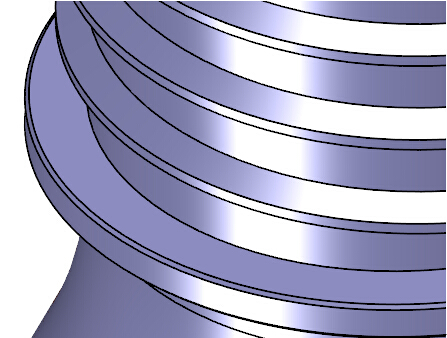

第八步:肩部倒圆

倒角0.2mm

图10 肩部倒圆效果



第九步:材质贴图

使用“鉻”命令,选择文件夹下的JEPG图片“display1”。

图11 根据display1贴图后的效果

第十步:背景贴图

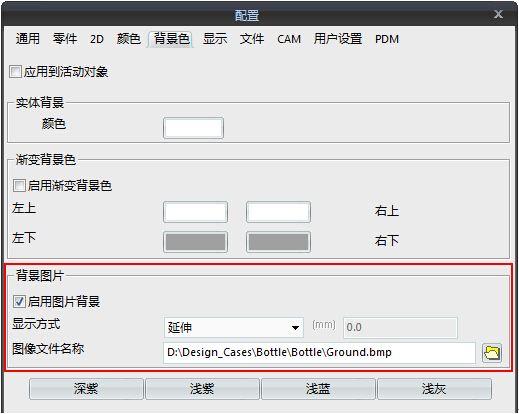

启用“背景图片”,选择文件夹内的“Ground.bmp”,“显示方式”选择为“延伸”。

图12 背景图片设置界面

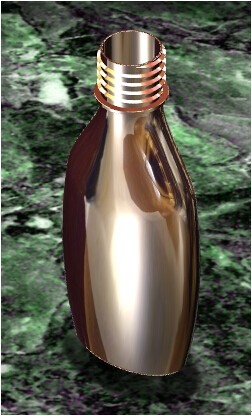

经过上述的各项步骤,即可获得我们教程开始时所展示的瓶子效果了。

图13 完成瓶子设计

通过这两篇实例教程的解析,相信大家对使用中望3D进行瓶子设计,以及设计过程中涉及到的相关思路、功能点的作用等,都有新的认识,希望能对大家有所帮助。

关注中望3D官网的【实例教程】模块,即可下载本实例的操作视频以及对应的练习文档,快来学习吧:https://www.zwsoft.cn/support/zw3d
