在日常生活中，我们会发现身边会有花瓶、酒瓶等各种各样的瓶子，它们形状各异，各具特色，可能普通人不会好奇这些瓶子是怎么设计而来的，但作为产品设计师，或者三维CAD软件设计爱好者，想必对这个瓶子的设计过程会很感兴趣的。本次的实例教程，我们将以一个常规的瓶子作为实例，向大家介绍如何使用中望3D，来完成这个瓶子的设计。

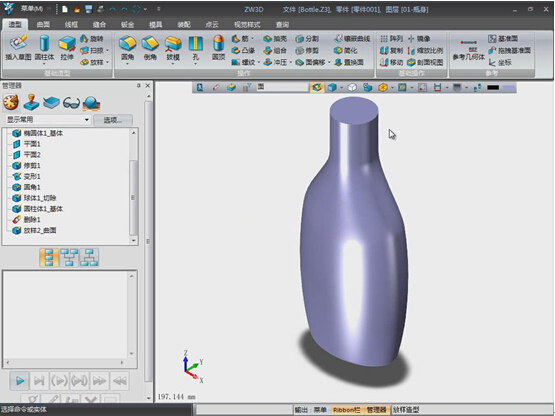

下图是我们本次要设计的成品最终效果图，对于很多软件来说，设计这个不会太容易，尤其是以实体建模为主的三维软件，就更难快速的建模。

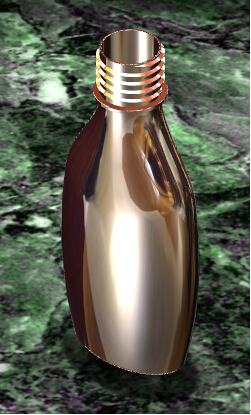

图1 瓶子的成品最终效果图

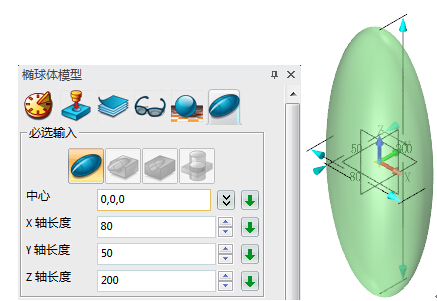

第一步：建立椭球体

我们第一个建模思路和其它软件不一样，我们先做一个椭圆的实体。

椭球体中心在“绝对零坐标”上，尺寸为：

X轴长度= 80

Y轴长度= 50

Z轴长度= 200

图2 建立椭球体

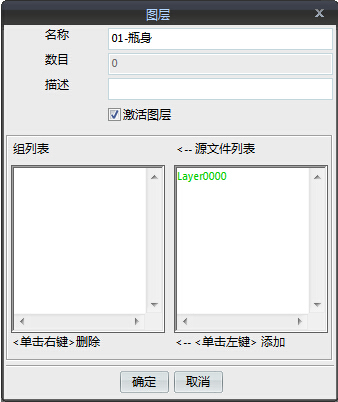

第二步：进行图层改名

把“图层Layer0000”改名为“01-瓶身”。

我们知道，很多软件是没有图层的，有图层的软件，图层名字还不能使用中文命名，非常的不方便。对此，中望3D完美地解决了这个问题，在设计的过程中，我们可以充分的使用图层去管理。

图3 图层管理界面

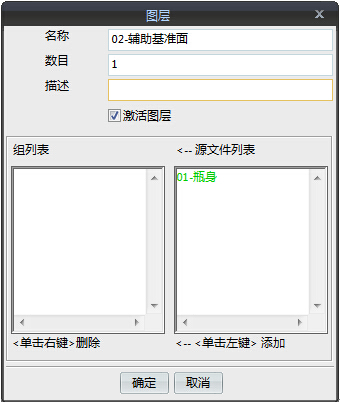

第三步：新建图层

新建图层“02-辅助基准面”，并激活该图层。

图4 新建“辅助基准面”图层

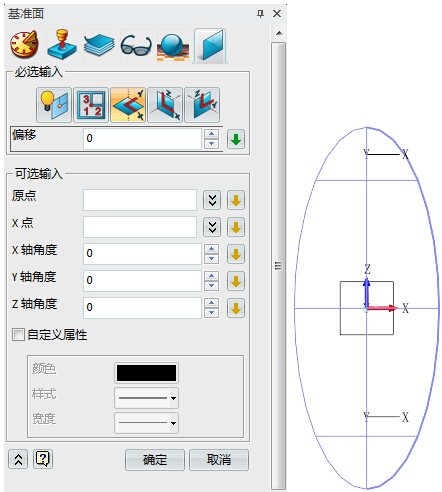

第四步：创建辅助基准面

偏移复制“XY基准面”，偏移距离分别为“85”和“-60”各做两个基准面，把他们放置在图层“02-辅助基准面”里。

双击图层“02-辅助基准面”，隐藏和显示图层中的辅助基准面，展示通过图层的关闭和开启来控制对象的隐藏和显示功能。

图5 创建辅助基准面

第五步：修剪瓶身

使用“平面2”为修剪面修剪椭球体瓶身。

图6 修剪瓶身

图7 翻转的效果图

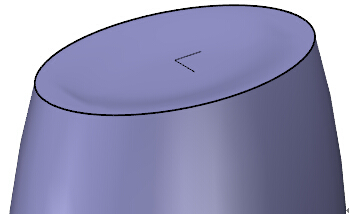

第六步：瓶底变形

使用“由指定点开始变形实体”命令，进行相关设置：凹进去“3mm”，影响为“50”。

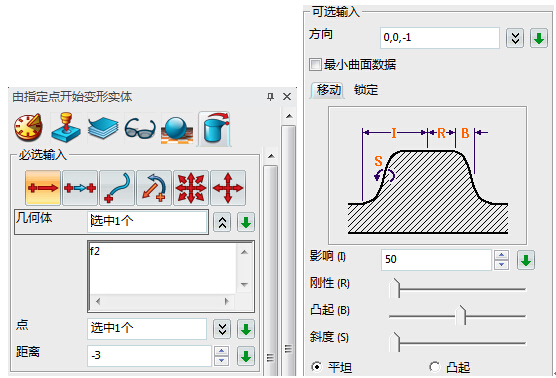

图8 瓶底变形操作

通过中望3D的变形功能，我们非常快速地把复杂的底部完成了。

图9 完成底部的变形操作

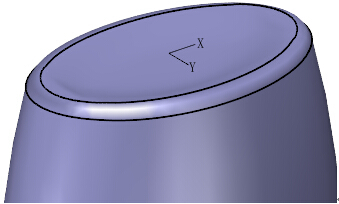

第七步：瓶底倒圆

用中望3D的倒圆角功能，对瓶底进行倒圆，倒圆设置为：“3mm”。

图10 完成瓶底倒圆

第八步：球体切除

以“平面1”原点为插入点，球体直径为“60mm”，通过布尔减运算获得我们想要的形状。

图11 球形操作界面

图12 完成球体切除

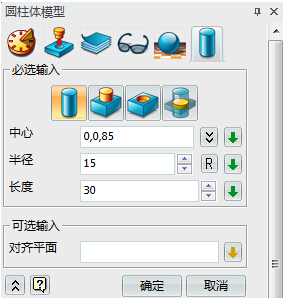

第九步：建立圆柱体瓶口

通过圆柱体模型功能，进行如下设置后，建立圆柱体瓶口：

中心位置：“平面1”原点

半径：15mm

长度：30mm

图13 圆柱体模型设置界面

图14 圆柱体瓶口创建效果图

第十步：删除面

把上面做的圆柱体的面和瓶身上面的球面删除掉。

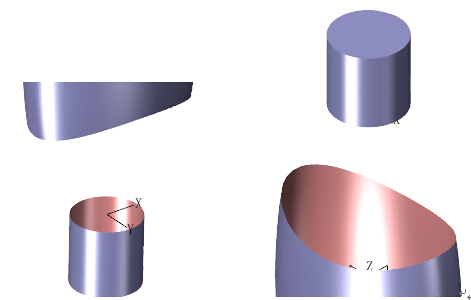

图15 删除面后的效果图

第十一步：放样曲面

使用“放样”功能，把圆柱体和瓶身连接在一起，连续方式选择为“相切”即可。

图16 放样曲面

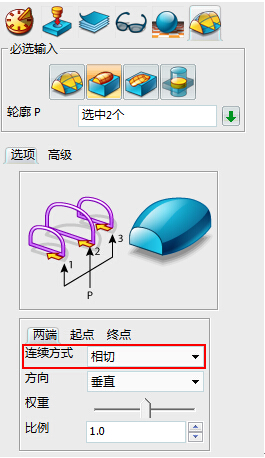

图17 放样曲面设置界面

按照上述的设计思路和操作步骤，我们就能轻松快捷地获得瓶子的瓶身模型了。

图18 瓶身模型

既然已经完成了瓶身的建模工作，那么接下来就是对瓶子造型中的一些细节进行完善。

欢迎继续关注【实例教程：如何用中望3D设计瓶子（下篇）】。
