中望CAD那些你还不知道的强大功能 (Ⅰ)

经验技巧 2020-10-26 11:11:37 75
返回

中望CAD那些你还不知道的强大功能

 ()

随着中望CAD 2019 SP1正式发布,新功能正在为我们所有用户带来快乐,“有史以来最稳定的版本”、“伟大的增强”、“无需重新学习更多”等,这样的评论不绝于耳。这对我们研发中心的努力是一个很好的反馈!的确,新的功能给了我们一个奇妙的体验,但我想告诉你一些强大但低调的功能仍然隐藏在我们的软件中,等待有人来发现,一旦你用得好,它将把你的中望CAD体验提升到一个新的水平!

这些神秘的功能在“扩展工具”选项卡里,相信许多新用户可能不会注意到这个选项,但事实上它有许多有用的功能。在“扩展工具”选项卡中可以看到几十个功能,并按类别分了6组,分别放在“图块工具”、“文本工具”、“标注工具”、“编辑工具”、“定制工具”和“其他”6个相关面板中。由于这里包含了太多令人惊奇的功能,今天我将介绍3个最热门的给大家,在下一篇文章中,再与大家分享其他功能。

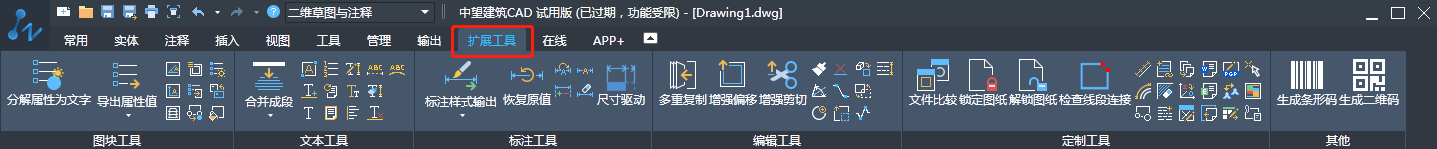

 (“扩展工具选项卡)



直线总长/弧长总和/面积总和

第一组功能是一套测量工具,包括3个小工具,用来计算直线和圆弧的总长度,以及选定对象的总面积。与往常一样,如果你想自动计算总长度或面积,你可能需要运行一个API来完成这项工作,但有了扩展工具功能,你可以很容易地计算出来!

002.png 003.png

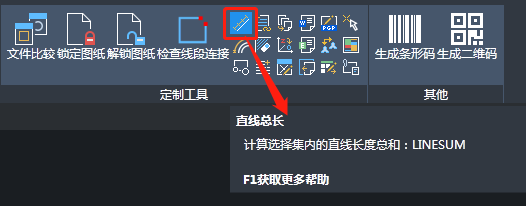

(这两个命令用于计算直线或圆弧的总长度)


(这个命令用来计算总面积)

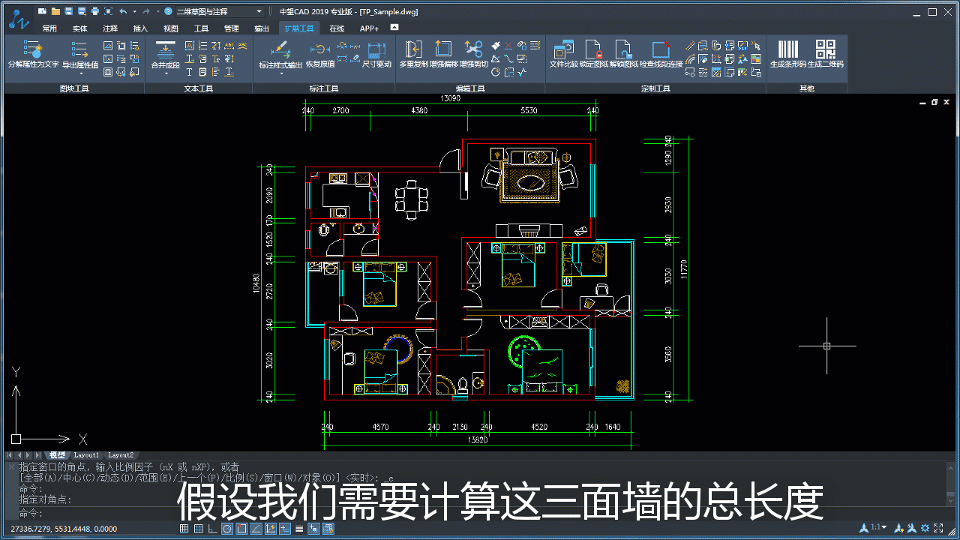

举个例子,假设我们需要计算3面墙的总长度,应该怎么做呢?你首先想到的可能是分别计算每一个长度,然后用计算器完成剩下的工作。但是如果我们使用刚才讨论过的命令,让我们看看会发生什么。


看到了吗?只有几秒钟的总长度被迅速和准确地算出来,非常的简单!我们可以利用同样的方法来解决弧长和物体面积计算的问题。



删除重复对象

第二个要分享的功能是“删除重复对象”。当我们设计一个特别大的项目时,许多对象会重叠。这种重叠部分不仅会增加图形的大小,而且影响打开和关闭文件的速度,有时甚至会混淆捕捉和修剪等操作。有了“删除重复对象”命令,这些烦恼都会消失,它会检测到重叠对象并删除它。有人可能会问,如果想保留重叠对象中的一部分,去掉其他多余的,这个命令会删除所有重叠的对象吗?不用担心,中望CAD提供了一个过滤器来根据特定条件选择要删除的内容。


“删除重复对象”过滤器



命令别名编辑器

此功能与快捷键有关,它为编辑命令提供了一个可视化的界面。除了默认的别名外,你可以自定义别名,让我们看看它是怎么工作的。

首先,让我们在功能区中找到“编辑命令别名”按钮并打开窗口,

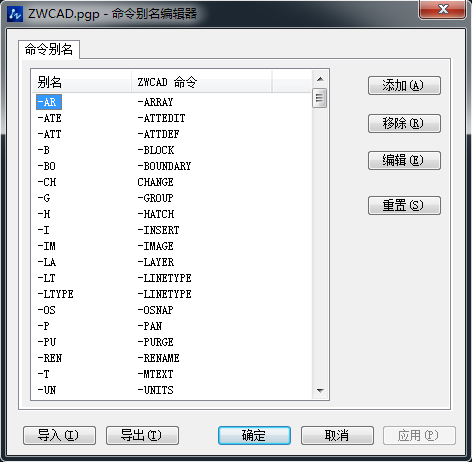

命令的别名会在窗口的左侧全部列出来,你可以在右侧选择添加、移除、编辑、重置这些别名。假设你是一位设计师,在日常工作中会用到有很多命令,那么我们为什么不把常用的命令设置为“12345”呢?这样的话,你只需要输入一个简单的“1”来激活这个命令!例如,我经常使用“line”命令,所以我决定添加一个新的别名,将别名“1”与命令“line”绑定。


(输入首选别名并查找相关命令)


(更新设置)

非常好!从这一秒开始,当你在命令行中输入“1”,“line”命令将被激活!当然,你可以通过移除和重置按钮删除或恢复别名。


顺便说一下,所有这些设置都可以保存为一个.pgp格式的文件,这意味着该设置不仅适用于你的电脑,也适用于其他装了中望CAD的电脑!无论是在办公室还是在家里办公都很方便。

今天为大家介绍了3个热门的功能,如果你觉得不够的话,欢迎访问中望官方网站:www.zwsoft.cn,了解更多技巧,在下一篇文章中我会和大家分享更多的速成工具。下次见!
